Kurzbeschreibung:
Das Classika-LCD Bedienteil funktioniert nur zusammen mit
den Alarmzentralen der KYO-Serie (KYO8/32/320) und arbeitet
mit dem Busprotokoll BPI-2.
Die Tasten und das Display sind mit blauer Hintergrundbeleuchtung.
Das Bedienteil kann nur Aufputz montiert werden und
ist mit einem Sabotagekontakt ausgestattet.
Montage nur im INNENBEREICH!
Dies ist nur eine Kurzanleitung. Genauere Technische Daten
entnehmen Sie bitte der englischen Originalbeschreibung.

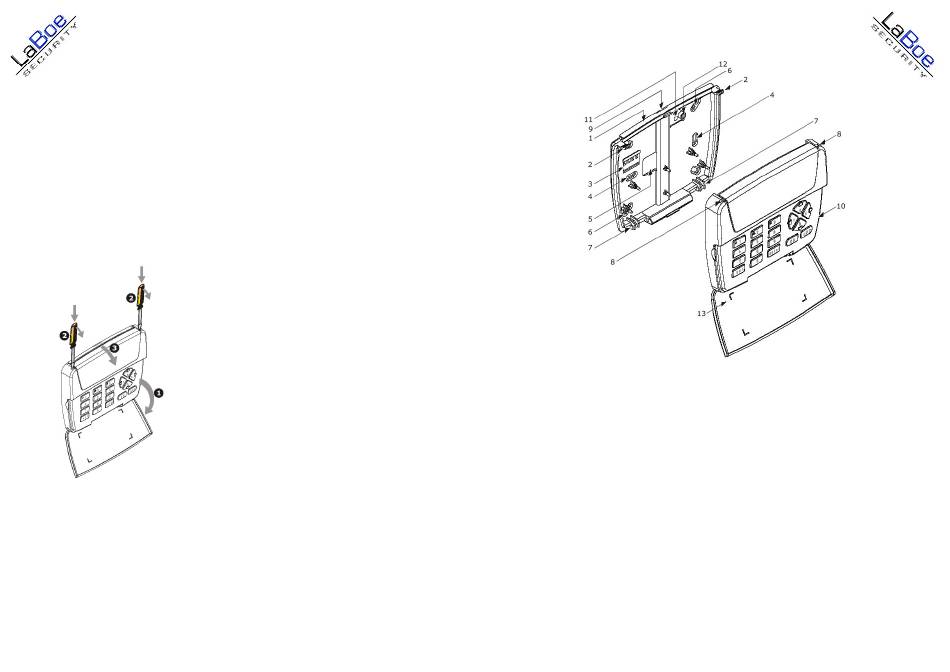

Zum öffnen des Bedienteils siehe Abbildung!
1. Zuerst die Tastaturabdeckung öffnen
2. Danach vorsichtig mit einem Schlitzschrau-
bendreher bei den Löchern oben entriegeln
3. Die Front nach vorne wegklappen
Technische Daten:
Spannungsversorgung: 10 - 13,8 VDC
Stromaufnahme: 40 mA (Normal)
60 mA (Maximal)
Temperaturbereich: +5° - +40° C
Maße: 145x115x28 mm (Breite x Höhe x Tiefe)
LaBoe Security OG - A-5163 Mattsee - Ochsenharing 58
Druckfehler und Technische Änderungen vorbehalten!
Teilebeschreibung:
1 Rückplatte
2 Clips zum Zusammenhalt
3 Anschlußklemmen
4 Befestigungslöcher
5 Kabeleinführung
6 Befestigungslöcher
7 Clips zum Zusammenhalt
Programmiermodus:
Nach dem ersten einschalten wechselt das Bedienteil automatisch in den
Programmiermodus um die Adresse einzustellen.
Der Modus wird nach einer Minute verlassen, sollte keine Taste gedrückt
werden.
Zum wiederaufrufen des Programmiermodus die taste 1 und OFF für
mehr als 3 Sekunden gedrückt halten.
LaBoe Security OG - A-5163 Mattsee - Ochsenharing 58
Druckfehler und Technische Änderungen vorbehalten!
8 Entriegelungsloch
9 Kabelführung
10 Frontplatte
11 Abreißkontakt
12 Gegenstück Sabotagekontakt
13 Tastaturabdeckung
