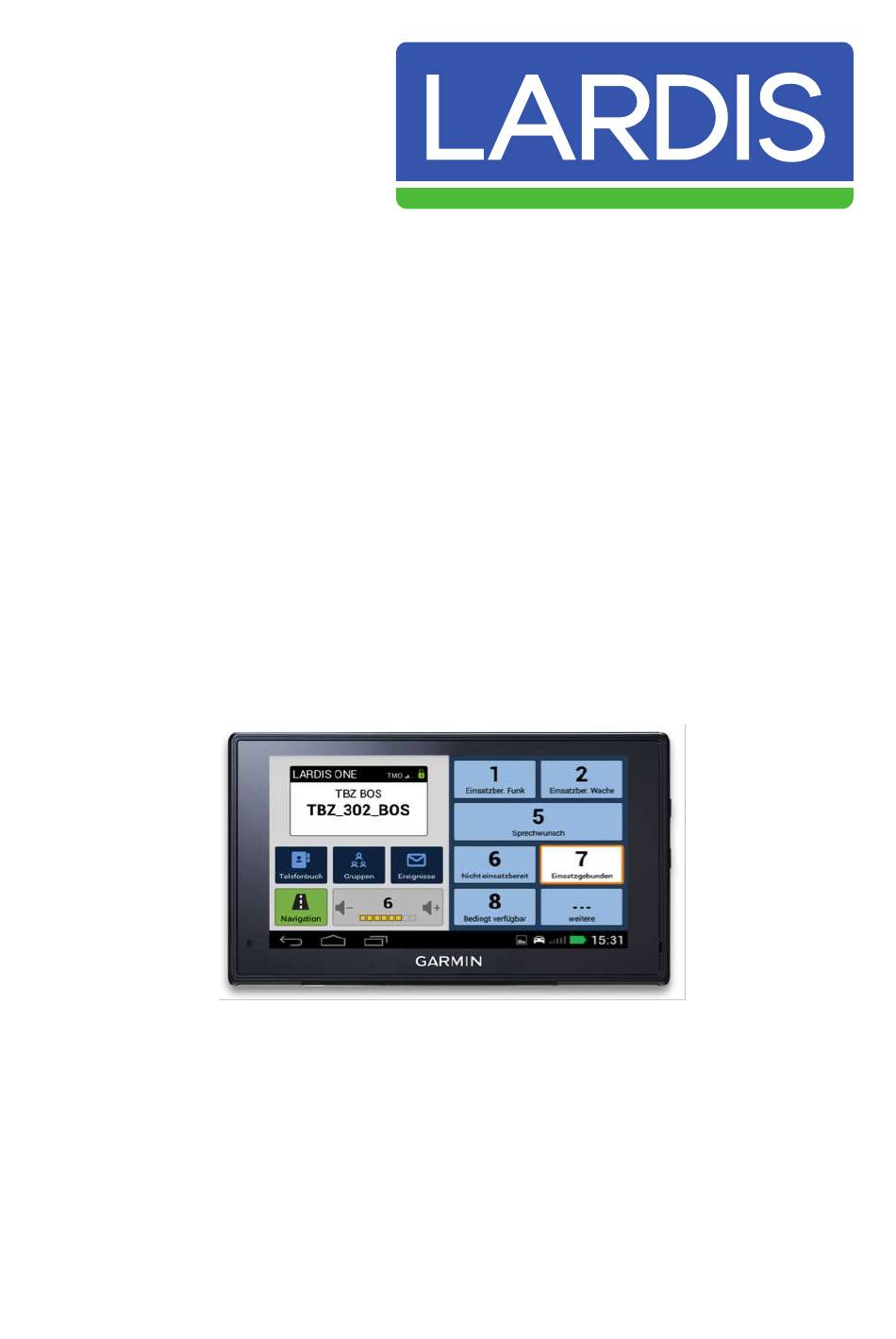

- Seite 1 LARDIS ONE & LARDIS PILOT Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Systemübersicht ................ 3 1.1 Direktverbindung mit einem Funkgerät (LARDIS:ONE) ..........3 1.2 Verbindung mit mehreren Funkgeräten über eine LARDIS Master Box ....... 3 2 System-Menüleiste und Startbildschirm ........4 3 LARDIS Funkbedienung .............. 5 3.1 Funkgeräte-Übersicht ....................5 3.2 Funkgeräte-Anzeige ...................... -
Seite 3: Systemübersicht
Box verbunden (Master oder Slave Box). Die Konfiguration des Systems ist in der LARDIS Master Box des Systems gespeichert und erfolgt mittels des Programms LARDIS Tools. An eine LARDIS Box können bis zu zwei Funkgeräte angeschlossen werden. Bei mehr als zwei Funkgeräten kann das System einfach durch hinzufügen von weiteren LARDIS Slave Boxen erweitert werden. -
Seite 4: System-Menüleiste Und Startbildschirm
B. Mit der Home Taste wechseln Sie auf den Startbildschirm (siehe unten). C. Über diese Taste rufen Sie eine Übersicht aller derzeit geöffneten Apps auf. Nach dem Einschalten des Bedienteils wird die LARDIS Funkbedienung automatisch gestartet. Über die Home Taste (B) der System-Menüleiste kann, je nach verwendetem Gerätetyp, in einen der folgenden Startbildschirme gewechselt werden:... -
Seite 5: Lardis Funkbedienung
3 LARDIS Funkbedienung 3.1 Funkgeräte-Übersicht HINWEIS: Bei LARDIS:ONE Systemen mit nur einem direkt verbundenen Funkgerät wird dieser Bildschirm nie angezeigt – es wird immer sofort automatisch die Funkgeräte-Ansicht eingeblendet (siehe 3.2). Nicht eingeschaltetes Kürzel für Funkgerät aktuellen (grau) Status (links) -
Seite 6: Funkgeräte-Anzeige
Minus-Symbole erhöht oder gesenkt werden. Langes Drücken aktiviert Stummschaltung (linke Seite) oder führt zu zusätzlichen Lautstärke- Einstellungen (rechte Seite). (Dies gilt nicht für LARDIS:ONE Systeme.) Wechsel zur Ansicht der empfangenen Nachrichten und Ereignissen. Statustastenfeld. Hiermit kann der aktuelle Status gesetzt und gesendet werden. -
Seite 7: Funkgeräte-Display
Funkgerätefenster eingeblendet werden. Um eine solche Direktanzeige wieder zu löschen und zur normalen Funkgeräte-Display-Anzeige zurückzukehren, klicken Sie einfach in das Funkgerätefenster. Die Textnachricht ist weiterhin in der normalen Nachrichtenliste verfügbar (siehe Kapitel 3.2.8.2). LARDIS ONE & LARDIS PILOT V1.10 Seite 7 von 28 RTM:IT 2019-05-08... -
Seite 8: Status Setzen
Fahrzeugstatus aber nicht geändert. Eine Statustaste vom Typ Notruf wird farblich und mit einem Notrufsymbol hervorgehoben und löst nach Betätigung die Notrufprozedur des Funkgerätes aus. Erneute Betätigung beendet den Notruf wieder. LARDIS ONE & LARDIS PILOT V1.10 Seite 8 von 28 RTM:IT 2019-05-08... -
Seite 9: Status Sprechwunsch Und Sprechaufforderung
Leitstelle empfangen, wird dies im Funkgerätedisplay zusammen mit einem Hinweiston entsprechend angezeigt. Hinweis: Das Sprech- angezeigte Kürzel aufforderung der Sprech- der Leitstelle anweisung ist konfigurierbar; hier als Beispiel „J“ für „Jetzt sprechen“. Status Sprechwunsch gesetzt LARDIS ONE & LARDIS PILOT V1.10 Seite 9 von 28 RTM:IT 2019-05-08... -
Seite 10: Telefonbuch - Nachrichten Senden
Versenden der Nachricht klicken Sie auf das gelbe Briefsymbol oben rechts. Mit einem längeren Druck auf das Radiergummi-Symbol unten rechts können Sie das gesamte Textfeld löschen. Diese Aktion kann nicht rückgängig gemacht werden. LARDIS ONE & LARDIS PILOT V1.10 Seite 10 von 28 RTM:IT 2019-05-08... - Seite 11 Tastatur bricht die Rufnummern- eingabe ab Das Eingeben und Versenden der Nachricht erfolgt dann genauso wie bei der Auswahl eines Empfängers aus dem Telefonbuch (siehe oben). LARDIS ONE & LARDIS PILOT V1.10 Seite 11 von 28 RTM:IT 2019-05-08...
-
Seite 12: Gruppen- Und Kanal-Auswahl
Ziffernblocks blendet ihn wieder aus HINWEIS: Bei LARDIS:ONE Systemen mit nur einem direkt verbundenen Funkgerät steht keine Kanalliste zur Verfügung (für TETRA ist nur die Gruppenliste relevant). LARDIS ONE & LARDIS PILOT V1.10 Seite 12 von 28 RTM:IT 2019-05-08... -
Seite 13: Funkgeräte-Optionen
LARDIS ONE Setup Konfigurationshandbuch. 3.2.5.1.2 LARDIS Systeme mit mehreren über eine LARDIS Box verbundenen Funkgeräte Hier steht die Möglichkeit zum Auslesen von Daten aus dem Funkgerät nicht direkt in LARDIS PILOT zur Verfügung, sondern im Konfigurationsprogramm LARDIS Tools Ihrer LARDIS Box. -
Seite 14: Lautstärkeregelung
Durch langes Drücken auf die rechte Seite dieser Schaltfläche können die zusätzlichen Lautstärke-Optionen geöffnet werden. Für LARDIS PILOT Systeme mit mehreren Funkgeräten lässt sich in diesem Menü die Lautstärke der nicht aktiven Funkgeräte anpassen oder stummschalten. Außerdem kann nach einem Klick auf die Mikrofon-Schaltfläche der Mikrofonpegel angepasst werden. -
Seite 15: Navigation
GARMIN fleet 6x0 Auf der rechten Seite des Navigationsbildschirms wird der aktuelle Zustand des aktiven Funkgerätes angezeigt. Klicken Sie in diesen Bereich, um zur LARDIS Funkgeräte-Ansicht zurück zu wechseln. Es ist eine alternative Navigationsansicht wählbar (siehe Kapitel 3.2.7.1). Die Navigationsansicht kann auch im Startbildschirm (siehe Kapitel 2) mittels der Schaltfläche „Karte“... -
Seite 16: Alternative Navigationsansicht Mit Anzeige Der Letzten Nachricht
Hiermit können Sie zur Zieleingabe, zur Hauptlautstärkeregelung oder zu den Allgemeinen Einstellungen des Garmin Navigationsgerätes wechseln. Außerdem können Sie das Farbschema wahlweise auf Tag, Nacht oder automatisch wechselnd stellen. LARDIS ONE & LARDIS PILOT V1.10 Seite 16 von 28 RTM:IT 2019-05-08... -
Seite 17: Leitstellen-Auswahl
3.2.7.2.4 Navigation sofort starten Nach Aktivierung wird bei Empfang eines Auftrags automatisch die Zielführung gestartet. 3.2.7.2.5 Nachrichten sofort zeigen Nach Aktivierung wird eine empfangene Nachricht automatisch in einem Pop-up-Fenster angezeigt. LARDIS ONE & LARDIS PILOT V1.10 Seite 17 von 28 RTM:IT 2019-05-08... -
Seite 18: Navigation Mit Routenübersicht
Diese Option stehen nur bei LARDIS PILOT Systemen mit mehreren Funkgeräten zur Verfügung (nicht für LARDIS:ONE Systeme). Bei der ersten Verbindung mit der LARDIS Box werden automatisch alle Konfigurationsdaten von der LARDIS Box gelesen. Sollten sich die Konfigurationsdaten zu einem späteren Zeitpunkt ändern, können Sie diese über die Schaltfläche LARDIS Konfiguration erneut lesen... -
Seite 19: Ereignisse, Nachrichten Und Aufträge
Kapitel 3.2.3 Telefonbuch – Nachrichten senden. 3.2.8.2 Nachrichten empfangen LARDIS unterscheidet zwei Arten von Nachrichten: einfache Nachrichten, die nur Text enthalten, und sogenannte Aufträge. Aufträge enthalten zusätzlich zum Nachrichtentext noch Navigationsdaten und können gestartet, abgeschlossen und ggf. mit einem Status versehen werden. -
Seite 20: Textnachrichten Bearbeiten
Über das gelbe Pfeil-Symbol auf der rechten Seite kann der Auftrag gestartet werden. Dies startet automatisch die Zielführung mit den im Auftrag enthaltenen Navigationsdaten und wechselt zur Navigationsansicht. LARDIS ONE & LARDIS PILOT V1.10 Seite 20 von 28 RTM:IT 2019-05-08... - Seite 21 Je nach aktuellem Status des Auftrags können folgende Auftragsaktionen zur Verfügung stehen: Jetzt ausführen: Auftrag starten, Wechsel zur Navigationsansicht mit Zielführung Auftrag abschließen: den aktiven Auftrag abschließen; eine eventuell aktive Zielführung wird dadurch nicht automatisch abgebrochen LARDIS ONE & LARDIS PILOT V1.10 Seite 21 von 28 RTM:IT 2019-05-08...
- Seite 22 Auftrag löschen: den Auftrag löschen; dies kann nicht rückgängig gemacht werden Status: falls auftragsbezogene Statusmeldungen konfiguriert sind, können sie durch Auswählen aus der Liste gesendet werden LARDIS ONE & LARDIS PILOT V1.10 Seite 22 von 28 RTM:IT 2019-05-08...
-
Seite 23: Manuelle Kanaleingabe
3.2.9 Manuelle Kanaleingabe HINWEIS: Diese Funktion stehen nur bei LARDIS PILOT Systemen mit mehreren Funkgeräten zur Verfügung (nicht für LARDIS:ONE Systeme). Eine Schaltfläche für manuelle Kanaleingabe steht bei manchen Funkgeräten zur Verfügung. Ein Klick auf diese Schaltfläche öffnet das folgende Fenster:... -
Seite 24: Rufe Für Analoge Funkgeräte
3.2.10 Rufe für analoge Funkgeräte HINWEIS: Diese Funktion stehen nur bei LARDIS PILOT Systemen mit mehreren Funkgeräten zur Verfügung (nicht für LARDIS:ONE Systeme). Ruf I oder II senden Bei einfachen analogen Funkgeräten stehen zwei Tasten zur Verfügung, die nach Betätigung sofort den jeweiligen Ruf auslösen. -
Seite 25: Vorgefertigte Durchsagen
3.2.11 Vorgefertigte Durchsagen HINWEIS: Diese Funktion stehen nur bei LARDIS PILOT Systemen mit mehreren Funkgeräten zur Verfügung (nicht für LARDIS:ONE Systeme). Liste der vorgefertigten Durchsagen aufrufen Auf externen Audiosystemen können Sie vorgefertigte Durchsagen ausgeben. Nach Betätigen dieser Schaltfläche wird eine Liste mit allen zur Verfügung stehenden Durchsagen eingeblendet. -
Seite 26: Anhang 1 Symbole
Neuer Auftrag (ungelesen) Nicht aktivierte Option Auftrag (gelesen) Aktivierte Option Aktiver Auftrag Notruf Abgeschlossener Auftrag Auftrag starten, bzw. Gruppe/Kanal wechseln Auftrag abschließen Löschen Auftrag unterbrechen Auftrag wieder vorlegen Auftragsbezogener Status LARDIS ONE & LARDIS PILOT V1.10 Seite 26 von 28 RTM:IT 2019-05-08... - Seite 27 LARDIS ONE & LARDIS PILOT V1.10 Seite 27 von 28 RTM:IT 2019-05-08...
- Seite 28 RTM Informationstechnologie GmbH & Co. KG Würzburger Straße 197 90766 Fürth Deutschland info@rtm-it.de www.rtm-it.de LARDIS ONE & LARDIS PILOT V1.10 Seite 28 von 28 RTM:IT 2019-05-08...
