TruVision TVD-M2-WM Installationsanweisungen

TruVision TVD-M2-WM-Dome-Wandhalterung –
Installationsanweisungen

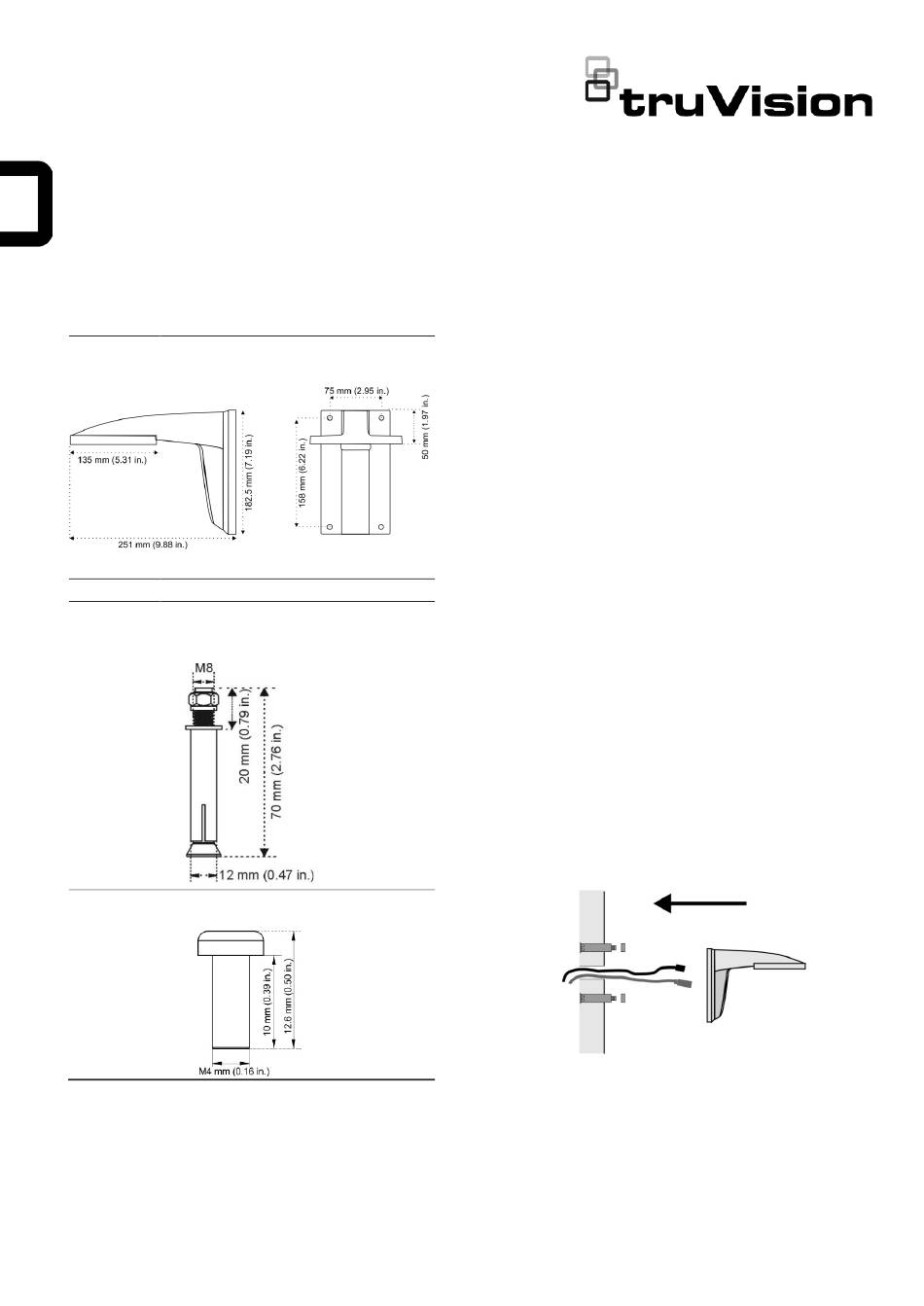

Spezifikationen
Abmessunge 135 × 182,5 × 251 mm
n:
Gewicht: 580 g
Zubehör:
Spreizdübel A: 5 Stück
Zur Befestigung der Wandhalterung an der Montagefläche.
Schraube A: 4 Stück
Für die Installation der Adapterplatte an der Wandhalterung.
Geeignetes Zubehör
Die Dome-Wandhalterung kann mit folgendem TruVision-
P/N 1073633-EN • REV D • ISS 05DEC22
Zubehör verwendet werden:
• TVD-M-CMA-Eckhalterung
• TVD-M-PMA-Masthalterung
• TVD-SNB-BB-Wandmontagehalterung
Installation
Ausführliche Anweisungen finden Sie in der jeweiligen
Installationsanleitung der zu installierenden Kamera. Die
folgenden Voraussetzungen sind zwingend erforderliche
Sicherheitsvorkehrungen.
• Die Wand muss dick genug sein, um die Spreizdübel zu
installieren.
• Stellen Sie sicher, dass die Wand mindestens stark genug
für das Achtfache des Gewichts der Kamera und der
Wandhalterung ist.
So bringen Sie die Wandhalterung (TVD-M2-WM) an einer
Montagefläche an:
1. Wählen Sie die geeignete Position auf der Montagefläche.
Markieren Sie vor der Montage mit der Halterung die
Bohrlöcher für die Spreizdübel mithilfe der Basis der
Wandhalterung und sorgen Sie dafür, dass genügend
Platz für den Kabelbaum vorhanden ist.
2. Bohren Sie Löcher in die Montagefläche und installieren
Sie die vier Spreizdübel.
3. Verlegen Sie die Kabel durch die Wandhalterung.
4. Befestigen Sie die Wandhalterung mit den im
Lieferumfang der Spreizdübel enthaltenen Hardware an
der Montagefläche.
5. Informationen zum Abschluss der Installation sind den
Installationsanweisungen der jeweiligen Kamera zu
entnehmen.
