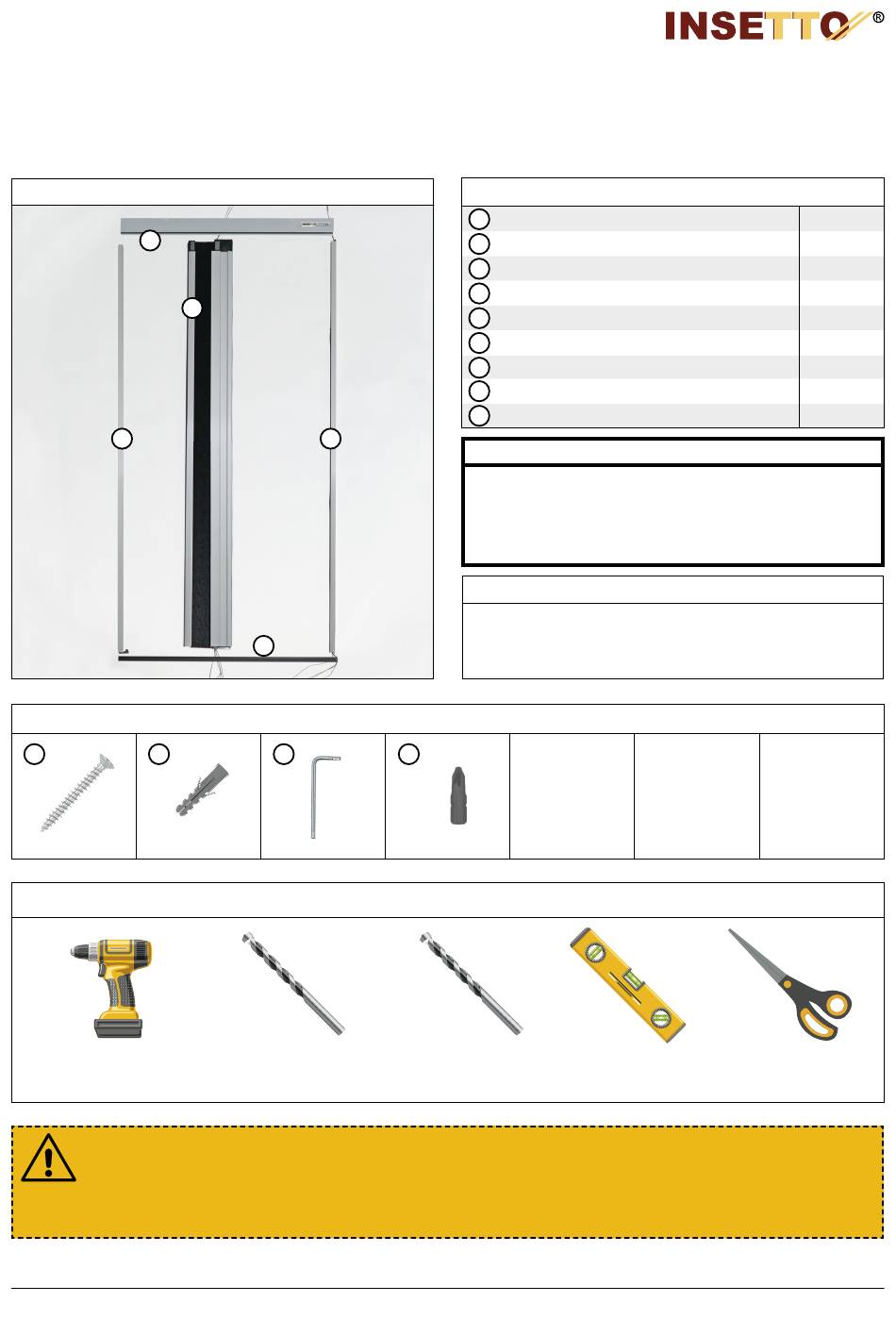

Detailansicht; Materialliste (Stückzahl); Bedienung; Zubehörliste (Bilder) - Insetto System Micro13 H-L-NE Montageanleitung

System Micro13 – Plissee für Türen
Montageanleitung für Typ H-L-NE

Detailansicht

1
3
Nicht alle Teile
sind hier abgebildet!
Zubehörliste (Bilder)
6 7
Kann farblich
abweichen
Benötigtes Werkzeug und Zubehör
Akkuschrauber
Führen Sie nur die in dieser An-
leitung aufgeführten Wartungs-
schritte aus!
Insetto GmbH · 91629 Weihenzell · www.insetto.eu
5
4
2
8
Bohrer Ø 6 mm
und Bohrschrauber
(für Stein, Mauerwerk oder
zum Vorbohren von Holz)
Das Insektenschutz-Produkt ist be-
stimmt zum Schutz gegen Insekten,
Kriechtiere und kleine Reptilien und
garantiert weder einen Einbruch-
schutz, noch verhindert es den
Sturz eines Kindes oder von Gegen-
ständen aus dem Fenster.
Materialliste (Stückzahl)
1 Führungsschiene
2 Bodenschiene
3
Wandprofil
4
Anschlagprofil
5 Plisseekasten mit Griû schiene und Netz
6 Schrauben 4x40
7
Universaldübel Ø 6 mm
8 Sechskantschlüssel 2,0 mm
9
Schrauben-Bit PZ2
HINWEIS ZU SCHRAUBEN UND DÜBEL
Je nachdem, welche örtlichen Gegebenheiten vorherrschen
und um welche Art von Mauerwerk/Holzkonstruktion es sich
handelt, kann es notwendig sein, zusätzlich spezielle Schrauben
und Dübel im Baufachmarkt für die Montage des Systems zu
besorgen.

Bedienung

Ziehen Sie die Griû schiene des Plissees zum Schließen bis zum
magnetischen Anschlagprofil. Zum Öû nen ziehen Sie die Griû -
schiene des Plissees wieder zurück. Das Plissee bleibt in jeder
Position, in der Sie die Griû schiene loslassen, stehen.
9
Metall-Bohrer Ø 4 mm
(zum Bohren in den
Plissee-Profilen)
Bei diesem System handelt es sich
um ein Plissee, welches horizontal
(seitlich) bedient wird und für die
Verwendung von einer erwachsenen
Person oder einem älteren Kind
gedacht ist.
Wasserwaage
Insetto behält sich vor,
ganze Abänderungen oder
Verbesserungen ohne Hinweis
darauf vorzunehmen und lehnt
jegliche Verantwortung für eine
ungenaue Datenangabe ab.
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
9 Stück
9 Stück
1 Stück
1 Stück
Schere
Seite 2/5
