Beamz LED DEKKER LIGHT Gebrauchsanweisung Seite 11

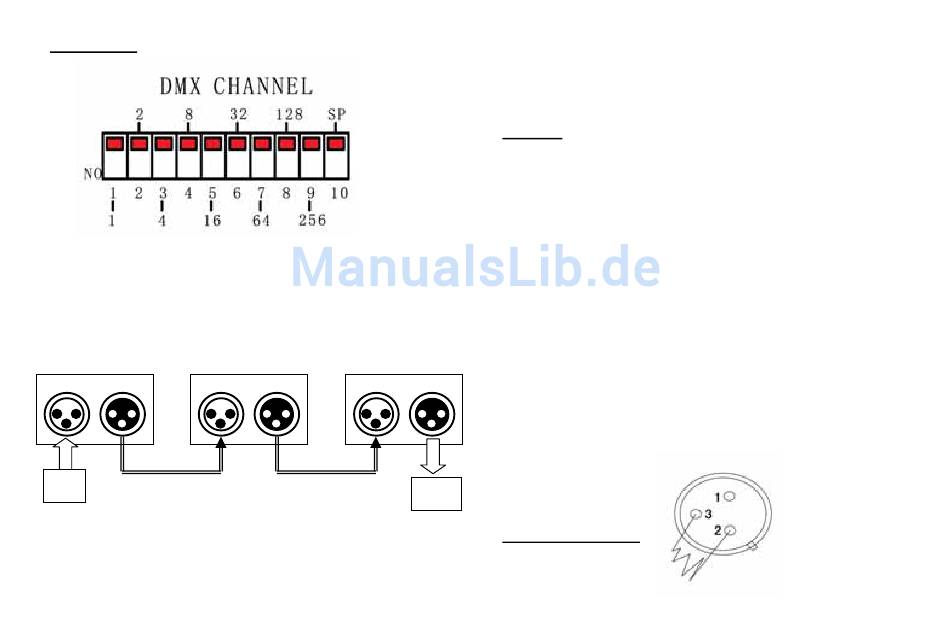

DIPSWITCHES
Dip-Schalter 1 auf ON stellen. Das Gerät ist nun Sound aktiviert und funktioniert
über das eingebaute Mikrofon.
Wenn die DIP Schalter 1 & 2 in die ON-Position stehen, befindet sich die Einheit
in "Auto"-Modus.
DIP-Schalter 3 ändert die Drehrichtung während 4,5 & 6 die Drehzahl ansteuert.
Master – Slave :
I
OU
DMX
in
Es können mehrere Einheiten zusammen, ohne einen Controller angeschlossen
werden. Verwenden Sie Standard-XLR Tronios DMX-Kabel und verbinden Sie
die letzte Einheit mit dem oben besprochenen Abschlusswiderstand von 120
Ohm / ¼ W. Zeigen Sie eine Einheit als Master-Gerät an. (Alle Slave-Geräte über
DIP-Schalter "1", in Einschaltzustand "OFF" ).
I OU I
DMX 512 :
DMX bedeutet Digital Multiplex . Dies ist ein universelles Protokoll und wird als
eine Form der Kommunikation zwischen intelligenten Einheiten und Controller
verwendet. Ein DMX Controller sendet DMX Daten zu einer Einheit(en). DMX
seriellen Daten werden von Gerät zu Gerät über den DATA IN und OUT-Buchsen
an den Geräten gesendet. Es spielt keine Rolle welche Marke Sie kaufen
solange ein(e) Einheit / Controller die DMX Steuerung unterstützt.
Dipswitch1 entspricht adresse 1
Dipswitch2 entspricht adresse 2
Dipswitch3 entspricht adresse 4
Dipswitch4 entspricht adresse 8
Dipswitch5 entspricht adresse 16
Dipswitch6 entspricht adresse 32
Dipswitch7 entspricht adresse 64
Dipswitch8 entspricht adresse 128
Dipswitch9 entspricht adresse 256
Dipswitch10 entspricht adresse 512
OU
Einige Einheiten haben Dip-Schalter 10 ausgeschaltet (oder für besondere
Funktionen verwendet)
Wenn zum Beispiel Adresse 21 gewählt werden sollte, schalten Sie DIP-Schalter
1 (1), 3 (4) und 5 (16) um
Verwenden Sie 2-adriges
Kabel dürfen nicht
DMX
Abschirmung darf nicht
uit
Steckers angeschlossen
Abschlusswiderstand :
Widerstand:
120 Ohm / ¼ W
(1 +4 +16 = 21).
abgeschirmtes Kabel. DMX-
aufgeteilt werden. Die
an das Gehäuse des
werden.
