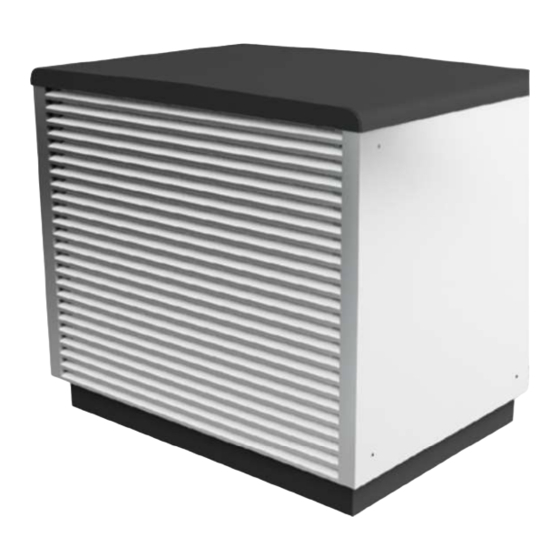

Ovum AirCube08 Montagehinweise
Nhwp-speichersystem 500l / 700l
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Ovum AirCube08

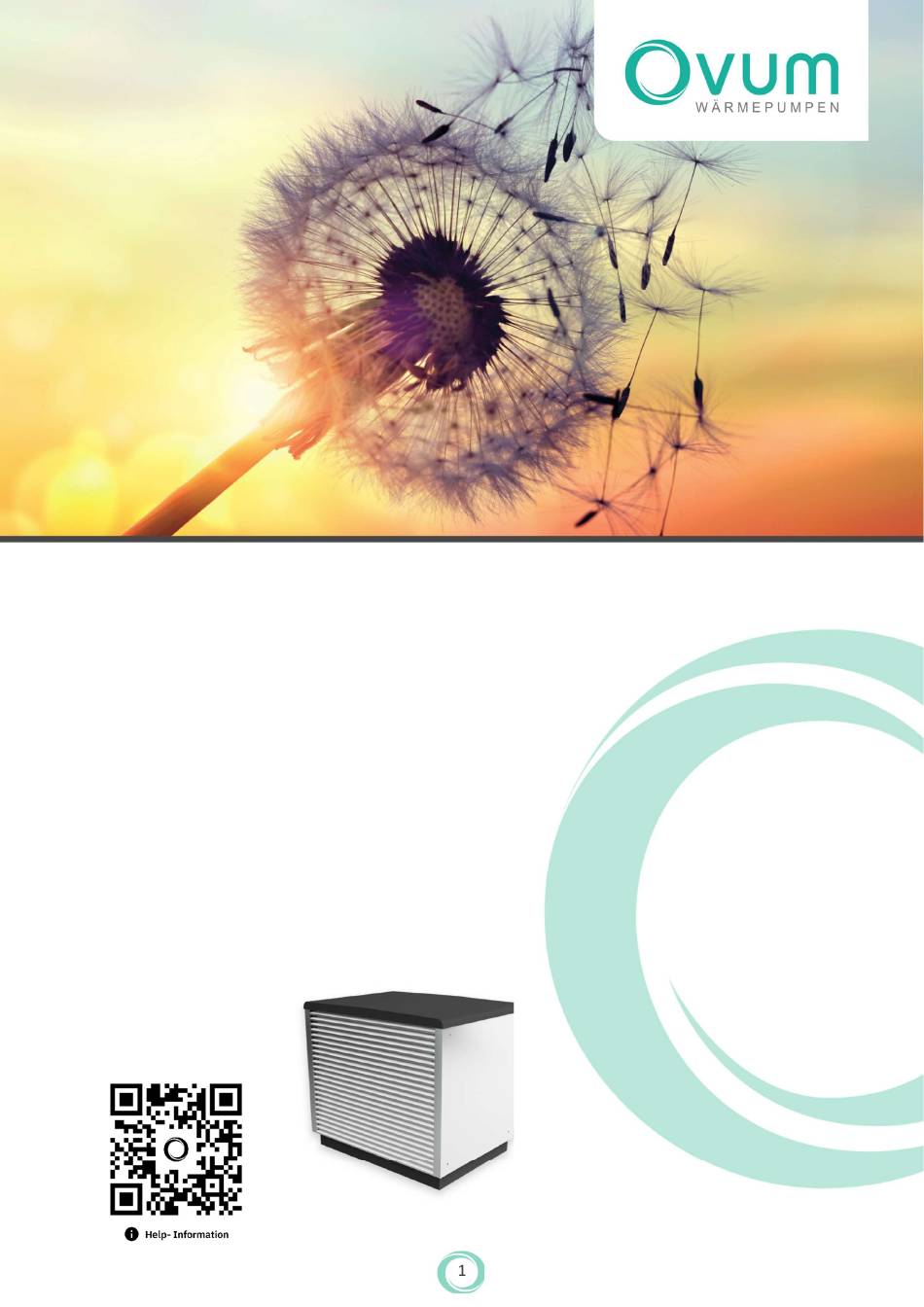

- Seite 1 Montagehinweise Elektro AirCube08/12/16 & NHWP-Speichersystem 500L / 700L...
-
Seite 2: Inhaltsverzeichnis
Harte EVU Sperre ....................6 AirCube08 Hauptstromkreis Optional 1-Phasig 230V ..........7 AirCube08/12/16 Hauptstromkreis 3-Phasig 400V ............. 8 AirCube08/12/16 Interne Verkabelung und Zusatz Optionen ........9 NHWP-Speichersystem 500L/700L Hauptstromkreis 400V ........10 NHWP-Speichersystem Interne Verkabelung und Zusatz Optionen ......11... -
Seite 3: Bestimmungsgemäße Verwendung
Missachtung der in der Betriebsanleitung abgegebenen Erklärungen zur Sicherheit des Produktes/Personals verliert diese Erklärung ihre Gültigkeit. OVUM kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Bedienungsanleitung, Sicherheitshinweise und Warnungen verursacht werden. Diese Wärmepumpe ist dazu bestimmt, im Haushalt, Technikräumen oder in haushaltsähnlichen Aufstellumgebungen verwendet zu werden. -
Seite 4: Verletzungsgefahr Durch Erfrierungen Bei Berührung Mit Kältemittel
Produkte und Teile, die in Kombination mit diesem Produkt verwendet werden, müssen spezielle Produkte und Teile sein, die den angegebenen Spezifikationen entsprechen. Wird das Gerät nicht mit dem optional erhältlichen original OVUM Zubehör installiert, kann die Gewährleistung eingeschränkt werden. Die Wärmepumpe muss in jeden Fall wasserseitig mit lösbaren Übergängen angeschlossen werden. -
Seite 5: Allgemeines Zum Elektrischen Anschluss
C16A Versorgung Regelung 3x1,5mm² C16A Außentemp. Fühler 2x1mm² Kabel von Haus zu AirCube Kabelliste von Haussicherung zu AirCube. Optional erhältlich AirCube08 mit 230V Versorgung: Version 3-Phasig 400V - AC08/AC12/AC16 Bezeichnung Kabel Absicherung Träge Versorgung AirCube 5x2,5mm² C16A Version 1-Phasig 230V - AC08... -
Seite 6: Kabel Von Aircube Zu M+ Regelung
Montagehinweise Elektro AirCube & Speichersystem Kabel von AirCube zu M+ Regelung Kabelliste zwischen AirCube und Speichersystem. Für Verkabelung M+ Regelung, siehe Montageanleitung M+ ! Bezeichnung Kabel Datenkabel CAN & ModBus 3x2x0,5mm² geschirmt OPTIONAL Version Split Bezeichnung Kabel Datenkabel Kondensatorpaket 3x2x0,5mm² geschirmt EVU-Sperre Ist eine EVU Sperre vorgeschrieben so unterscheidet sich eine leichte oder harte 400V Abschaltung. -
Seite 7: Aircube08 Hauptstromkreis Optional 1-Phasig 230V
AirCube08 Hauptstromkreis Optional 1-Phasig 230V Hauptstromkreis für Version AirCube08 1-Phasig 230V Intern/Extern durch rote Linie getrennt. -
Seite 8: Aircube08/12/16 Hauptstromkreis 3-Phasig 400V
Montagehinweise Elektro AirCube & Speichersystem AirCube08/12/16 Hauptstromkreis 3-Phasig 400V Hauptstromkreis für Version AirCube08/12/16 3-Phasig 400V Intern/Extern durch rote Linie getrennt. -
Seite 9: Aircube08/12/16 Interne Verkabelung Und Zusatz Optionen
AirCube08/12/16 Interne Verkabelung und Zusatz Optionen Interne Verkabelung und mögliche zusätzliche Funktionen (Rote Kästchen, vermerkt „Extern“). -
Seite 10: Nhwp-Speichersystem 500L/700L Hauptstromkreis 400V
Montagehinweise Elektro AirCube & Speichersystem NHWP-Speichersystem 500L/700L Hauptstromkreis 400V Hauptstromkreis für NHWP-Speichersystem500L/700L Intern/Extern durch rote Linie getrennt. -
Seite 11: Nhwp-Speichersystem Interne Verkabelung Und Zusatz Optionen
NHWP-Speichersystem Interne Verkabelung und Zusatz Optionen Interne Verkabelung und mögliche zusätzliche Funktionen (Rote Kästchen, vermerkt „Extern“). Es wird ausdrücklich empfohlen einen Außentemperaturfühler zu installieren. Für einen vorübergehenden Betrieb kann dieser abgeschlossen sein. - Seite 12 Montagehinweise Elektro AirCube & Speichersystem Version 070922...
