Inhaltszusammenfassung für Metrohm 782 IC Column

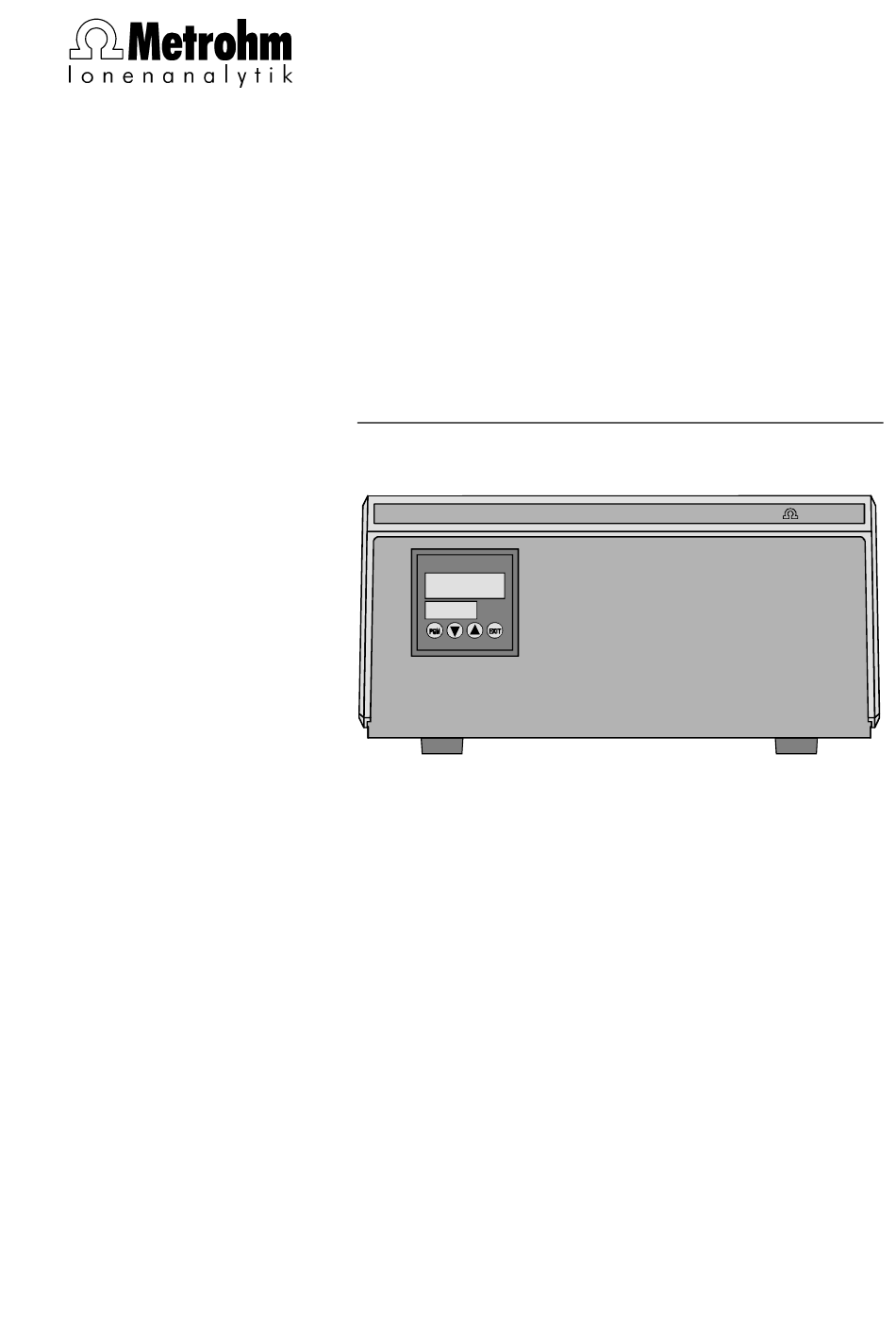

- Seite 1 CH-9101 Herisau/Schweiz Tel. ++41 71 353 85 85 ++41 71 353 89 01 Internet www.metrohm.ch E-Mail info@metrohm.ch 782 IC Column Thermostat 782 IC Column Thermostat Metrohm Metrohm Gebrauchsanweisung 8.782.1001 01.03.2000 / dö...
-
Seite 2: Inhaltsverzeichnis
Installation im Compact IC 761 ........... 11 3 Bedienung ..................... 4 Anhang ..................... Technische Daten..................15 Lieferumfang....................17 Gewährleistung und Konformität ............18 4.3.1 Gewährleistung................18 4.3.2 EU-Konformitätserklärung ............19 4.3.3 ertifikat für Konformität und Systemvalidierung ......20 Index ......................21 782 IC Column Thermostat... -
Seite 3: Verzeichnis Der Abbildungen
Inhaltsverzeichnis Verzeichnis der Abbildungen Abb. 1: Vorderseite IC Column Thermostat 782 ............2 Abb. 2: Rückseite IC Column Thermostat 782............3 Abb. 3: Einstellen der Netzspannung................9 782 IC Column Thermostat... -
Seite 4: Einleitung
IC Separation Centers 733 oder des Compact IC 761 platziert wird. Die in das Säulenheizelement eingelegte Trennsäule wird innerhalb weniger Minuten auf die vorgewählte Temperatur gebracht. Ist- und Sollwert der Temperatur lassen sich jederzeit an der Steuereinheit ablesen. 782 IC Column Thermostat... -
Seite 5: Bedienungselemente
1 Einleitung Bedienungselemente 782 IC Column Thermostat Metrohm Metrohm Abb. 1: Vorderseite IC Column Thermostat 782 Taste "PGM" Taste "EXIT" Programmtaste (ohne Funktion) Exit-Taste (ohne Funktion) Taste "Down" Aktuelle Temperatur Taste zur Erniedrigung der einge- Digitale Anzeige (rot) der aktuellen... - Seite 6 115V: 100-120V: 0,5A(T) 230V: 220-240V: 0,25A(T) WARNING - Fire Hazard - For continued protection replace only Made by Metrohm Herisau Switzerland with the same type and rating of fuse Abb. 2: Rückseite IC Column Thermostat 782 Sicherungshalter Fabrikationsnummer Auswechseln der Sicherungen siehe Kap.
-
Seite 7: Angaben Zur Gebrauchsanweisung
Bedienung Manuelle Bedienung Kap. 4 Anhang Technische Daten, Lieferumfang, Optionen, Gewähr- leistung, Konformitätserklärungen, Index Um die gewünschte Information über die Geräte zu finden, benutzen Sie mit Vorteil entweder das Inhaltsverzeichnis oder den am Schluss aufgeführten Index. 782 IC Column Thermostat... -
Seite 8: Notation Und Piktogramme
Geräteteilen hin, falls die zugehörigen Hinweise nicht korrekt beachtet werden. Achtung Dieses Zeichen markiert wichtige Informationen. Lesen Sie zuerst die zugehörigen Hinweise, bevor Sie weiterfahren. Anmerkung Dieses Zeichen markiert zusätzli- che Informationen und Ratschläge. 782 IC Column Thermostat... -
Seite 9: Sicherheitshinweise
Entladungen zerstört werden. Bevor Sie irgendwel- che Bauteile innerhalb des IC Column Thermostat 782 berühren, sollten Sie sich und Ihr Werkzeug durch Anfassen eines geerdeten Gegenstandes (z.B. Gehäuse des Gerätes oder Heizkörper) erden, um allfällig vorhandene statische Aufladung zu eliminieren. 782 IC Column Thermostat... -
Seite 10: Installation
Stellen Sie das Gerät an einem für die Bedienung günstigen, erschüt- terungsfreien Laborplatz auf, geschützt vor korrosiver Atmosphäre und Verschmutzung durch Chemikalien. 2.1.4 Anordnung der Geräte Der IC Column Thermostat 782 kann zusammen mit anderen IC- Geräten (z.B. 732, 733, 709) aufeinandergestapelt werden. 782 IC Column Thermostat... -
Seite 11: Netzanschluss
Sicherungen einsetzen Beide Sicherungen falls nötig austauschen und wieder im Si- cherungshalter 7 7 einsetzen. Sicherungshalter einsetzen Sicherungshalter 7 7 von Hand wieder in die Öffnung des IC Column Thermostat 782 einschieben, bis er ganz einschnappt. 782 IC Column Thermostat... -
Seite 12: Sicherungen
Column Thermostat 782 ein (siehe Abb. 3). 2.2.4 Ein-/Ausschalten des Gerätes Der IC Column Thermostat 782 wird mit dem Netzschalter 9 9 ein- und ausgeschaltet. Nach dem Einschalten des Gerätes leuchten die beiden Temperaturanzeigen 5 5 und 6 6 auf. 782 IC Column Thermostat... -
Seite 13: Säulenheizelement
Auslassende der Trennsäule 76 76 an der am Detektorblock 81 fest montierten Einlasskapillare 82 82 anschrauben. • mit Suppressormodul: Auslassende der Trennsäule 76 76 mit Hilfe einer Druckschrau- be 6.2744.010 an Suppressoreinlasskapillare 89 89 anschlie- ssen. 782 IC Column Thermostat... -
Seite 14: Installation Im Compact Ic 761
17 wieder einsetzen und mit den vier Rändel- schrauben 15 15 am Compact IC 761 festschrauben. Säule am Injektor anschliessen • An beiden Enden der Vorwärmkapillare 6.1836.000 je eine Druckschraube 6.2744.014 montieren (Vorgehen siehe Kap. 2.3.5 der Gebrauchsanweisung 761). 782 IC Column Thermostat... -
Seite 15: Säule Spülen
761) und Säulenheizelement so in den Haltern befesti- gen, dass das Anschlusskabel nach oben zeigt. Säulenheizelement anschliessen • Das am Säulenheizelement fest montierte Verbindungskabel am Anschluss 11 11 "IC Column Heater“ des IC Column Ther- mostat 782 einstecken (siehe Abb. 2). 782 IC Column Thermostat... -
Seite 16: Bedienung
Mit dem Einschalten des Gerätes wird das Säulenheizele- ment auf die eingestellte Temperatur aufgeheizt. Die aktuelle Temperatur wird dabei in der oberen Anzeige 6 6 in Rot, die eingestellte Temperatur in der unteren Anzeige 5 5 in Grün angezeigt. 782 IC Column Thermostat... - Seite 17 3 Bedienung 782 IC Column Thermostat...
-
Seite 18: Anhang
Betrieb des Gerätes zu gewährleisten. Elektromagnetische Verträglichkeit (EMV) Allgemeine Anforderungen Erfüllte Normen: IEC61326/EN61326, NAMUR Störaussendung Erfüllte Normen: EN55011, EN55022, EN 50081-1/2 Störfestigkeit Erfüllte Normen: IEC61000-4-2/EN61000-4-2 (Klasse 4), IEC61000-4-4/EN1000-4-4 (Klasse 4), IEC61000-4-11/EN61000-4-11, IEC61000-4-14/EN61000-4-14, IEC61000-6-2/EN61000-6-2, EN50082-1/2 782 IC Column Thermostat... -
Seite 19: Umgebungstemperatur
(bei 20…80 % Luftfeuchtigkeit) Lagerung, Transport –40…+70°C Gehäuse Material Deckel Polyurethan-Hartschaum (PUR) mit Flammschutz für Brandklasse UL94VO, FCKW-frei Material Boden Stahl lackiert Abmessungen Breite 255 mm Höhe 128 mm Tiefe 340 mm Gewicht 4.4 kg (mit Zubehör) 782 IC Column Thermostat... -
Seite 20: Lieferumfang
Typ CEE (7), VII (D…) ......6.2122.040 Typ CEE (22), V Typ NEMA 5-15 (USA…) ......6.2122.070 6.2744.014 PEEK-Druckschraube Für den Anschluss von PEEK-Kapillaren 6.1831.010 oder PTFE-Kapillaren 6.1803.020, Set von 2 Stück 8.782.1001 Gebrauchsanweisung (deutsch) zu IC Column Thermostat 782 782 IC Column Thermostat... -
Seite 21: Gewährleistung Und Konformität
Auspacken Transportschäden an der Ware, so ist der Frachtführer unverzüglich zu benachrichtigen und die Aufnahme eines Schadenprotokolls zu verlangen. Das Fehlen eines offiziellen Schadenprotokolls entbindet Metrohm von jeder Er- satzpflicht. Bei Rücksendungen irgendwelcher Geräte und Teile ist nach Möglich- keit die Originalverpackung zu verwenden. -
Seite 22: Eu-Konformitätserklärung
4.3 Gewährleistung und Konformität 4.3.2 EU-Konformitätserklärung EU-Konformitätserklärung Die Firma Metrohm AG, Herisau, Schweiz bescheinigt hiermit, dass das Gerät: 782 IC Column Thermostat den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG entspricht. Erfüllte Spezifikationen: EN 50081-1/2 Elektromagnetische Verträglichkeit, Fachgrundnorm Störaussendung EN 50082-1/2 Elektromagnetische Verträglichkeit,... -
Seite 23: Ertifikat Für Konformität Und Systemvalidierung
4.3.3 Zertifikat für Konformität und Systemvalidierung Zertifikat für Konformität und Systemvalidierung Die Firma Metrohm AG bescheinigt hiermit die Konformität des Gerätes zu den Standard-Spezifikationen für elektrische Geräte und Zubehör, sowie zu den Stan- dard-Spezifikationen für Sicherheit und Systemvalidierung der Herstellerfirma. -
Seite 24: Index
Abbildung...........2 Abbildung........3,9 EU-Konformitätserklärung ....19 Temperatur einstellen.......13 Ein-/Ausschalten des Gerätes..9,13 Taste 3 3 Netzspannung........15 Abbildung...........2 Notation..........5 Temperatur einstellen.......13 Taste 4 4 Fabrikationsnummer 10 Abbildung...........2 Abbildung .......... 3 Technische Daten ........15 Temperatur einstellen......13 782 IC Column Thermostat... - Seite 25 Spülen ..........10 Trennsäule 81 Anschluss am Injektionsventil..11,12 Spülen ..........12 Umgebungstemperatur ....... 16 Verpackung ........... 7 Vorderseite ..........2 Vorwärmkapillare 6.1836.000 Bestellbezeichnung ......17 Montieren........10,11 Warnung ..........5 Zertifikat für Konformität und Systemvalidierung ......20 782 IC Column Thermostat...
