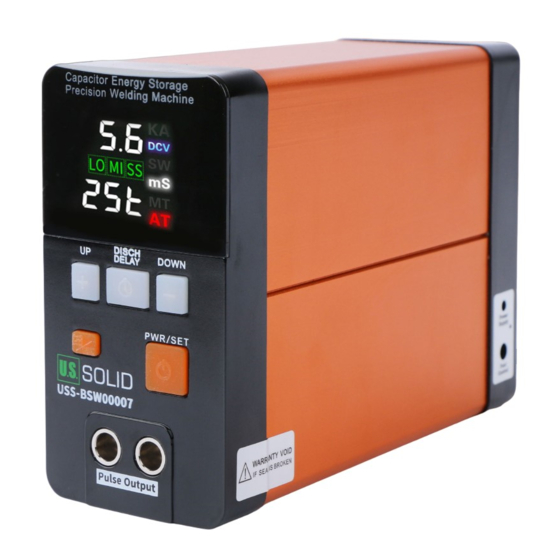

U.S. Solid USS-BSW00007 Benutzerhandbuch

Akku-punktschweißgerät
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Akku-Punktschweißgerät
USS-BSW00007
Benutzerhandbuch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für U.S. Solid USS-BSW00007

Inhaltszusammenfassung für U.S. Solid USS-BSW00007

  • Seite 1 Akku-Punktschweißgerät USS-BSW00007 Benutzerhandbuch...

  • Seite 2: Produkteinführung

    Für eine opHmale Benutzererfahrung lesen Sie bi@e das Benutzerhandbuch sorgfälHg durch und bewahren Sie es zum späteren Nachschlagen auf. Produkteinführung Das neu entwickelte U.S. Solid USS-BSW00007 Akku-Punktschweißgerät ist mit zwei Superkondensatoren zur Energiespeicherung und Stromversorgung für das Impulsschweißen ausgesta@et. Im Vergleich zu einem herkömmlichen AC-Transformator- Punktschweißgerät beeinträchHgt es den Stromkreis nicht, was bedeutet, dass es keine...
  • Seite 3 U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com Nutzungsszenario Weit verbreitet beim Bau und der Wartung von Akkupacks und beim Schweißen von Metallen. Schnelles Schweißen und Wartung von Lithium-Eisenphosphat-Akkupacks oder ternären Lithium-Akkupacks für Elektrofahrräder, Hoverboards, Schaukelautos, Elektrowerkzeuge, Haushaltsgeräte usw.
  • Seite 4 U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com • Ladezeit des Geräts: 5-15 Minuten • Ausgang Schweißspannung: 5.6-6 V • Ausgang Schweißstrom: 500-3300 A (Impuls) • Maximale Schweißkrae: 19.8 KW • Maximale Schweißenergie: 238 J • Pulszeit: 0.2-20 ms •...
  • Seite 5 U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com Wie Sie es verwenden Stecken Sie den Netzadapter in den "Stromanschluss" an der Seite des Geräts. Schließen Sie den Netzadapter an eine 100-240V Wechselstromquelle an, um das Schweißgerät aufzuladen. III. Drücken Sie die Taste 'PWR/SET', um das Gerät einzuschalten. Die obere Hälee des LED-Bildschirms zeigt abwechselnd und in Intervallen das 'CH'-Signal und die aktuelle Kondensatorspannung an.
  • Seite 6 U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com Neue Funk>onen - Super Power 'AL-NI' Modus & verzögertes Schweißen ‘AL-NI’ Drücken Sie die 'LFP/NCR'-Taste, um den 'AL-NI'-Super-Power-Modus einzuschalten. In diesem Modus wird die Kondensatorspannung auf bis zu 6V aufgeladen. 0,2 mm reines Nickel kann direkt auf die Aluminiumanschlüsse von LiFePO4, LiPo etc.
  • Seite 7 U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com Verwendungsdiagramm Stecken Sie den Netzadapter in die 'Stromschni@stelle' an der Seite des Geräts und schließen Sie ihn an eine 100-240V Wechselstromversorgung an, um das Schweißgerät zu laden. Drücken Sie die Taste 'PWR/SET', um das Gerät einzuschalten.
  • Seite 8 U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com Drücken Sie die 'PWR/SET'-Taste ein zweites Mal, um die 'Einerstelle' der Leistungsstufe auszuwählen. Auf die gleiche Weise können Sie sie mit den 'UP/DOWN'- Tasten zwischen '0-9' einstellen. Drücken Sie die Taste 'PWR/SET' ein dri@es Mal, um die beiden Schweißmodi 'AT/MT' auszuwählen.
  • Seite 9 U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com Neue Funk>onen - Super Power 'AL-NI' Modus & verzögertes Schweißen ‘AL-NI’ Drücken Sie die 'LFP/NCR'-Taste, um den 'AL-NI'-Super- Power-Modus einzuschalten. In diesem Modus wird die Kondensatorspannung auf bis zu 6V aufgeladen. 0,2 mm reines Nickel kann direkt auf die Aluminiumanschlüsse von...

  • Seite 10: 'Mt' Modus - Fußpedalschalter Steuerungsmodus

    U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com ‘AT’-Modus - Automa>sches Schweißen Stellen Sie den Schweißmodus Drücken Sie zwei Schweißelektroden Prüfen Sie den Schweißeffekt 'AT' ein mit ausreichendem und gleichmäßigem Druck auf die Schweißstücke, schweißen der Impuls wird nach einer kurzen Verzögerung automaHsch ausgelöst.
  • Seite 11 U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com 'AL-NI' Super Power Modus Der neu hinzugefügte 'AL-NI' Super-Power-Modus wurde speziell für das direkte Schweißen von reinem Nickel an die Aluminiumanschlüsse von LiFePo4, LiPo etc. entwickelt. 0,2 mm reines Nickel wird mit einem maximalen Schweißstrom von 3,3 KA unterstützt, wodurch Sie die teuren Kosten für die Verwendung von Aluminium-Nickel-Verbundstreifen sparen.
  • Seite 12 U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com Installa>on der Maschinenbasis Das Gerät sollte senkrecht in den Sockel eingesetzt werden. Maschine mit 75A in der Basis. Der Maschinensockel hile, Bewegungen während der Schweißarbeiten zu verhindern. 73B Intelligenter Schweißs>Q...

  • Seite 13: Ersatz Für 73B Schweißnadeln

    U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com Der Schweißdruck kann durch Der Abstand zwischen zwei SchweißsHeen Auch die Höhe der beiden Drehen des Knopfes eingestellt kann durch Drehen der Schrauben leicht SchweißsHee lässt sich durch werden. Der Einstellbereich eingestellt werden.

  • Seite 14: Ersatz Von 75A's Schweißelektroden

    U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com 75A Schweißs>Q in getrennter Bauform 75A Verwendungshinweis Berühren Sie niemals die Berühren Sie niemals Korrekte Bedienung beiden Schweißelektroden gleichzeiHg den Plus- und Minuspol der Ba@erie Ersatz von 75A'S Schweißelektroden Tipps: Für opUmale Schweißeffekte müssen die Schweißelektroden...

  • Seite 15: Handgriff-Drücker-Schweißarm

    U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com 73S Handgriff-Drücker-Schweißarm Der Abstand zwischen der Schweißnadel und dem Akkupack beträgt 4-9 mm. Installa>on des Schweißarms 73S 1. MonHeren Sie den Griff 2. Schrauben Sie den Deckel ab 3. Nehmen Sie den Deckel ab 4.
  • Seite 16 U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com Produkt-Diagramm Panel-Diagramm...
  • Seite 17 U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com...
  • Seite 18 U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com Tabelle zur Fehlersuche Fehler Typ Mögliche Ursachen Lösungen SchweißsHee/Schweißstücke 1. Oxide/Flecken auf SchweißsHeen/ sind nicht sauber Schweißstücken reinigen Abnutzung der Ersetzen Sie neue Schweißelektroden Schweißelektroden Das Schweißmaterial wird nicht Stellen Sie sicher, dass das unterstützt oder ist zu dick...

  • Seite 19: Ein Konstanter Entladestrom Sorgt Für Einen Sicheren

    U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com Hinweise zur Verwendung • Gold, Silber, Kupfer und Schmuck können nicht geschweißt werden. • Stellen Sie die Schweißleistung nicht zu hoch ein, denn ein extremer Schweißstrom verursacht große Funken und durchdringt die Ba@erie.
  • Seite 20 U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com • Laden Sie das Gerät nur mit dem Original-Netzadapter auf. Andernfalls kann das Gerät nicht geladen werden oder kapu@gehen. • Der 'MT'-Modus wird für neue Benutzer empfohlen und der 'AT'-Schweißmodus ist für hocheffiziente Schweißarbeiten geeignet, wenn Sie sich mit dem Schweißprozess vertraut machen.
  • Seite 21 • von nicht autorisierten Parteien bedient wird. • Ist für den kommerziellen oder professionellen Gebrauch besHmmt. Diese GaranHe gilt nur für den Erstkäufer. U.S. Solid übernimmt keine weitere Haeung in Verbindung mit seinem Produkt und autorisiert auch niemanden, eine solche zu übernehmen. Es wird keine Verantwortung für Folgeschäden übernommen, die sich aus der Verwendung eines U.S.
  • Seite 22 U.S. Solid Akku-Punktschweißgerät USS-BSW00007 Handbuch, Ausführung 4.1, 2022.8.16 www.ussolid.com Kontakt Informa>onen Telefon: 1-800-243-5428 (M-F: 9:00-5:00 Uhr EST) Adresse: 1200 E 55th St. Cleveland, OH 44103, USA Website www.ussolid.com E-Mail service@ussolid.com...
