3.

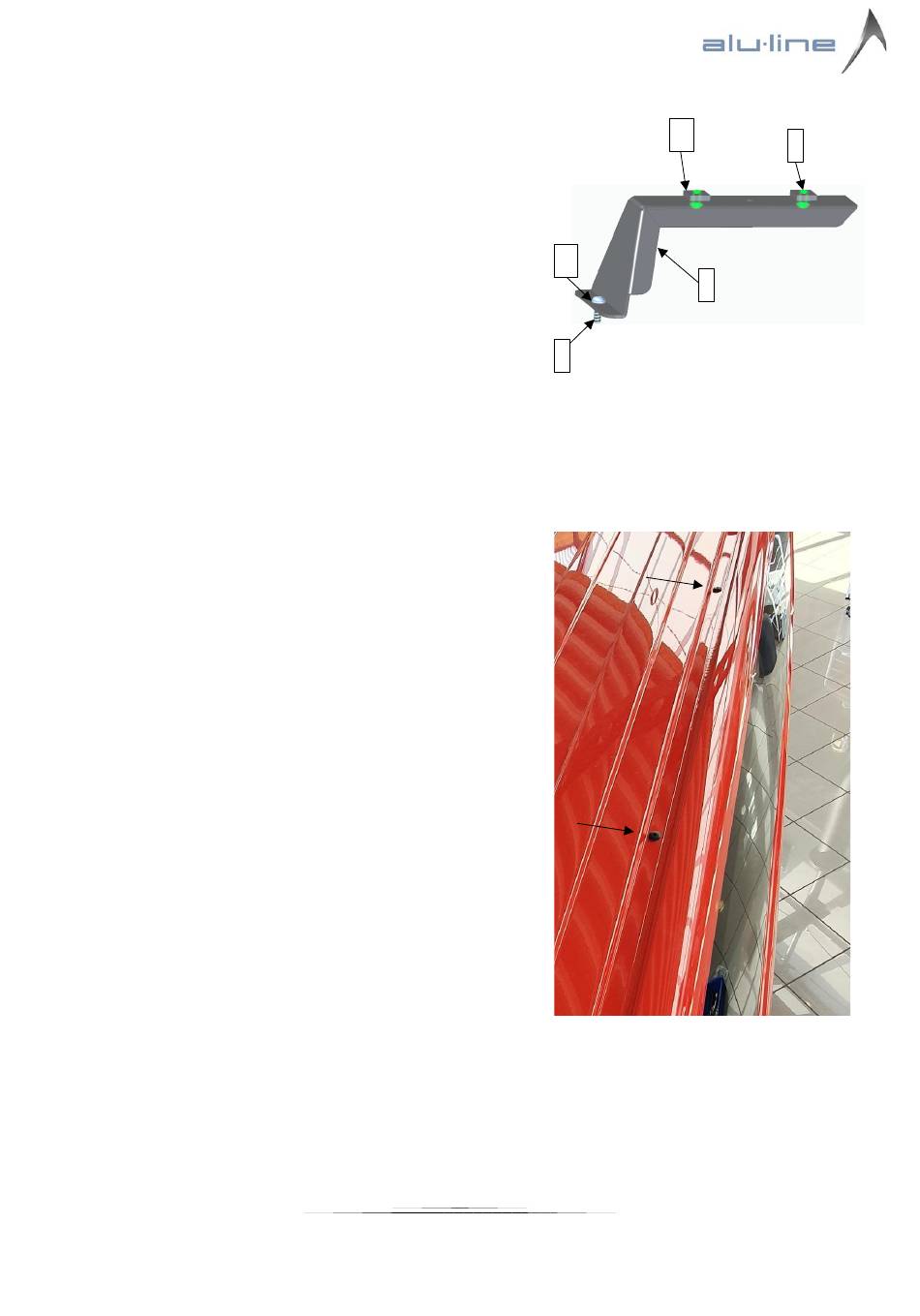

Vormontage der Anbauteile:
Vorab müssen die acht Anbauteile (Verbindungsteile
zwischen Fahrzeug und Dachgepäck-Reling) vormontiert
werden. Dafür werden jeweils folgende Teile benötigt und
wie in Abbildung 1 zusammengeschraubt. Die Schrauben
bei den Nutensteinen (9) müssen vorerst nur drei bis vier
Gewindegänge in die Nutensteine (13) eingeschraubt
werden:
6. 1x Halterungsblech
8. 1x Linsenkopfschraube M6x20
9. 2x Linsenkopfschraube M6x12
13. 2x Nutenstein M6
14. 1x Unterlegscheibe für M6
4.
Montage der Anbauteile am Fahrzeug:
Auf dem Dach des Fahrzeugs befinden sich rechts und
links je vier Schrauben, die gelöst werden müssen (Pfeile
in Abb. 2). In diese müssen die acht Anbauteile mit den
Linsenkopfschrauben M6x20 (8) verschraubt werden (ca.
8Nm). Zur Sicherung der Schrauben muss etwas
Schraubensicherungslack auf dem Gewinde angebracht
werden. Davor müssen Lackschutzfolien (15) an die
Positionen auf das Fahrzeugdach geklebt werden, an
denen die Halterungsbleche (6) aufliegen. Schneiden Sie
nun vorsichtig ein Loch in die Lackschutzfolie an der
Position des Gewindes im Fahrzeugdach. Zusätzlich kann
Terostatband oder ähnliches (nicht im Lieferumfang
enthalten) an die Kontaktflächen am Adapterblech (5)
geklebt werden.
Durch das Anziehen der Schrauben (8) werden die
Anbauteile am Fahrzeug fixiert. Verschrauben Sie das
Halterungsblech nur so stark, dass keine Dellen im Dach
entstehen (6Nm).
Alu-Line Metallbearbeitungsgesellschaft mbH – Martin-Staud-Str. 25 – 88348 Bad Saulgau
Tel. +49(0) 7581-92091-0 – Fax +49 (0) 7581-92091-20 – Email info@alu-line.de – www.alu-line.de
14
8
5
13
9
6
Abbildung 1
Abbildung 2
