DQOR
PB
®

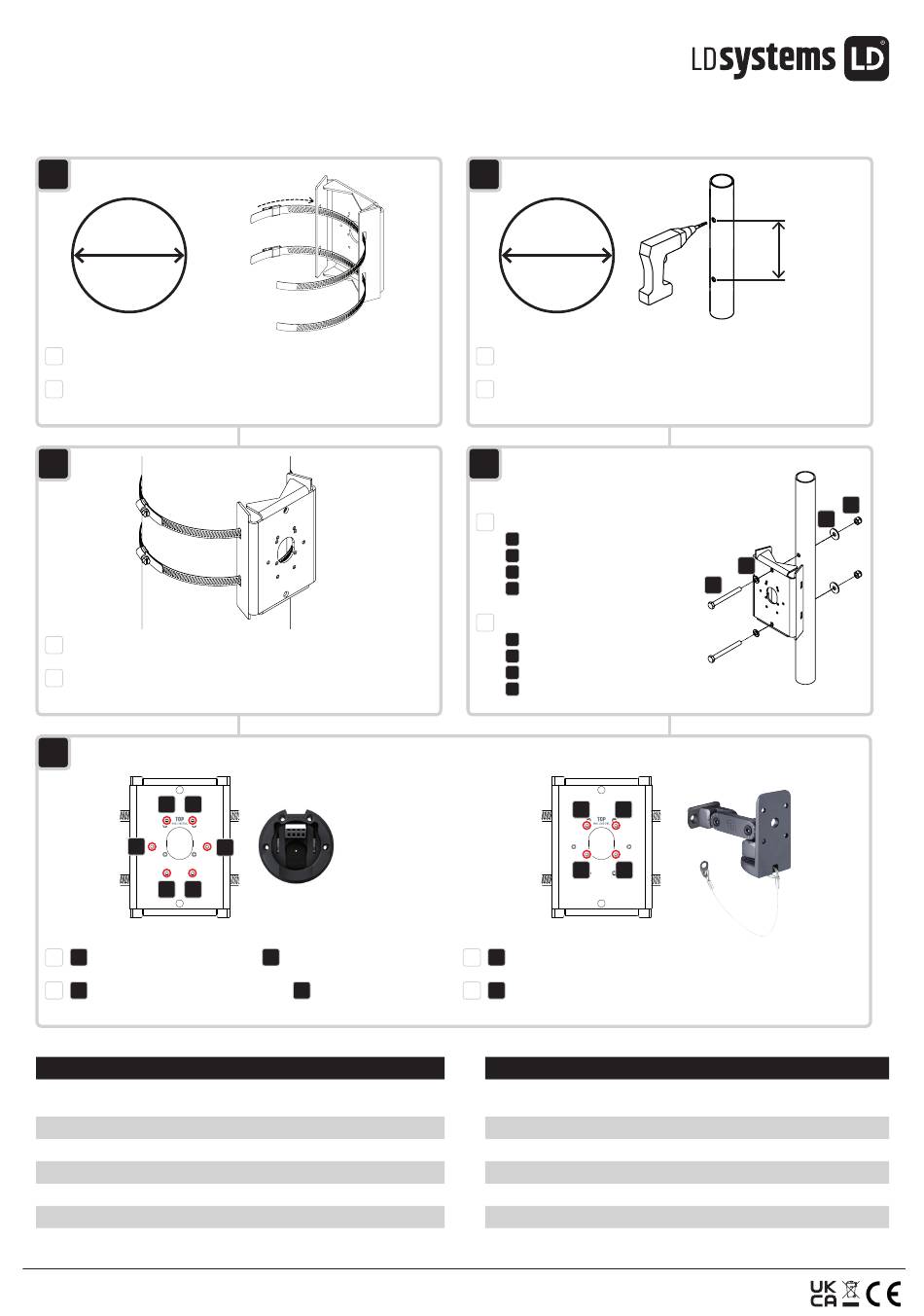

POLE MOUNT BRACKET FOR DQOR SERIES
MASTHALTERUNG FÜR DIE DQOR-SERIE
BAND CLAMPS / BANDSCHELLEN (100 - 290 mm)
1
Pole
diameter
100 – 290 mm
EN
Insert the band clamps into the respective slots on the side of the metal
plate of the pole bracket.
DE
Stecken Sie die Bandschellen in die entsprechenden seitlichen Schlitze der
Metallplatte der Masthalterung.
2
EN
Tighten the band clamp screws firmly until the clamp is fully secured in place
and doesn't move.
DE
Ziehen Sie die Schrauben der Bandschelle fest an, bis die Schelle vollständig
fixiert ist und sich nicht mehr bewegt.
LD Systems DQORPB
3
OUTSIDE
A
A
A
B
B
EN
A
mounting holes for DQOR wall bracket,
plate has been mounted upside down.
DE
A
Befestigungslöcher für DQOR-Wandhalterung,
wenn die Metallplatte umgedreht montiert wurde.
SPEZIFIKATION
Artikelnummer:
LDDQORPB
Produktart:
Zubehör für Installationslautsprecher für DQOR Serie und
CURV500 WMB(W), LDSATWMB10(W/B), SUWMB10(W/B).
Material:
Edelstahl
Schwarz matt Pulverbeschichtet
Oberfläche
Max. Belastung:
20 kg
Gewicht :
0.9 kg
Maße (B/H/T):
116,9 mm / 165 mm / 43,2 mm
Poledurchmesser (Min. / Max.) 35 mm / 290 mm
Artwork_DQORPB_V1_02.08.22
INSIDE
A
B
additional holes if the metal
B
Zusätzliche Löcher,
LD Systems
Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany | Phone: +49 6081 9419-0 | adamhall.com
M8 SCREWS / M8-SCHRAUBEN (35 - 100 mm)
1
Pole
diameter
35 – 100 mm
EN
Recommended drill bit for M8 screws: 8.5 – 9 mm
DE
Empfohlener Bohrer für M8-Schrauben: 8,5 - 9 mm
2
EN
REQUIRED ACCESSORIES - NOT INCLUDED:
2 x Long M8 screw with Flat head
A
2 x Plastic washer
B
2 x Metal washer
C
2 x Nylon insert locknut (nylock)
D
DE
ERFORDERLICHES ZUBEHÖR - NICHT ENTHALTEN:
2 x Lange M8 Schraube mit flachem Kopf
A
2 x Kunststoff-Unterlegscheibe
B
2 x Metallunterlegscheibe
C
2 x Sicherungsmutter mit Nyloneinsatz (nylock)
D
Pantone 430C
EN
C
Mounting holes for CURV500 WMB(W), LDSATWMB10(W/B), SUWMB10(W/B).
DE
C
Befestigungslöcher für CURV500 WMB(W), LDSATWMB10(W/B), SUWMB10(W/B).
SPECIFICATIONS
Model name:
Product type:
Material:
Surface:
Max. load:
Weight:
Dimensions (W/H/D):
Polediameter (Min. / Max.)
®
is a registered brand of the Adam Hall Group
B
A
Artwork_DQORPB_V1_02.08.22
OUTSIDE
C
C
C
C
LDDQORPB
Speaker Polemount for DQOR Serie and CURV500 WMB(W),
LDSATWMB10(W/B), SUWMB10(W/B).
Stainless Steel
Black matt Powder coated
20 kg
0.9 kg
116,9 mm / 165 mm / 43,2 mm
35 mm / 290 mm
133 mm
D
C
INSIDE
Pantone 430C
