Technische Beschreibung
Erdung und Blitzschutz
3
Blitzschutz
Das Blitzschutzsystem (BSS) ist gemäß IEC 61400-24, Ausgabe 1.0, 2010-06, Windenergieanla-
gen - Teil 24: Blitzschutz konstruiert. Die Blitzschutzklasse ist I (LPL I).
Rotorblätter
ENERCON verwendet hochmoderne Rotorblätter mit integriertem Blitzschutzsystem. Das System
umfasst mehrere Rezeptoren und eine Ableitung. Die Ableitung ist mit dem Blattflanschlager ver-
bunden.
Rotornabe
Die Nabe ist eine Gusseisenkonstruktion. Alle Schaltschränke und elektrischen Bauteile sind si-
cher geerdet. Das Blattflanschlager ist mittels spezieller Schleifbürsten elektrisch überbrückt, was
der Blitzableitung zum Schutz der Lager dient.
Gondel
Die Gondelabdeckung hat eine besondere Konstruktion und ist mit einem Faradayschen Käfig ver-
bunden. Sämtliche Blitzeinschläge an der Außenseite dringen nicht in den Käfig ein. Der Käfig ver-
hindert außerdem das Eindringen gefährlicher elektrischer und magnetischer Felder in das Gon-
delinnere. In der Gondel befindet sich eine Haupterdungsschiene. Sämtliche Metallteile sind sicher
geerdet. Das Azimutlager wird zu seinem Schutz mit speziellen Bürsten überbrückt.

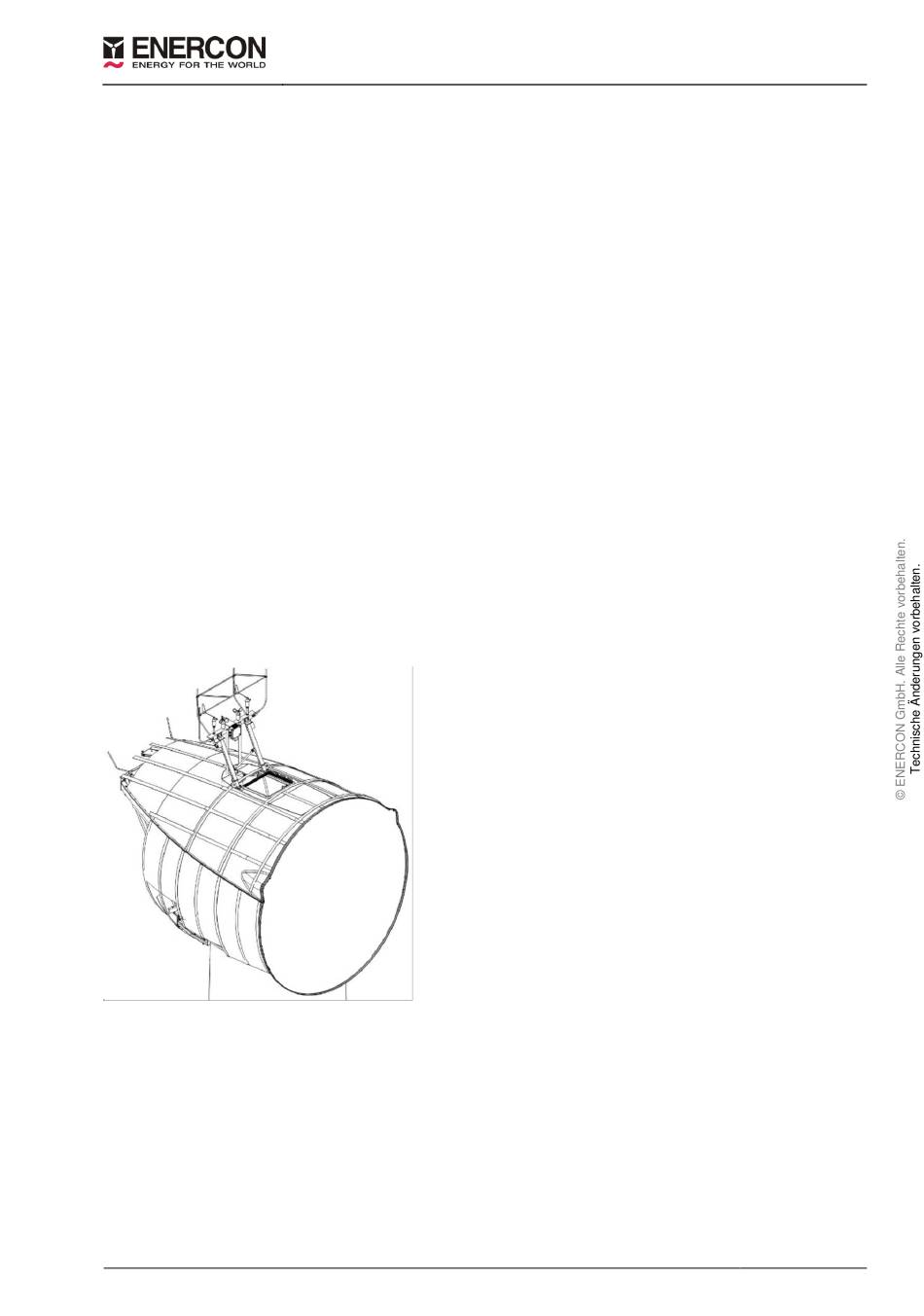

Abbildung 1 Netzartige Konstruktion der Gondel und Wetterstation.
D0809685-0a/DA
