keymaXX SP-11 Bedienungsanleitung Seite 7

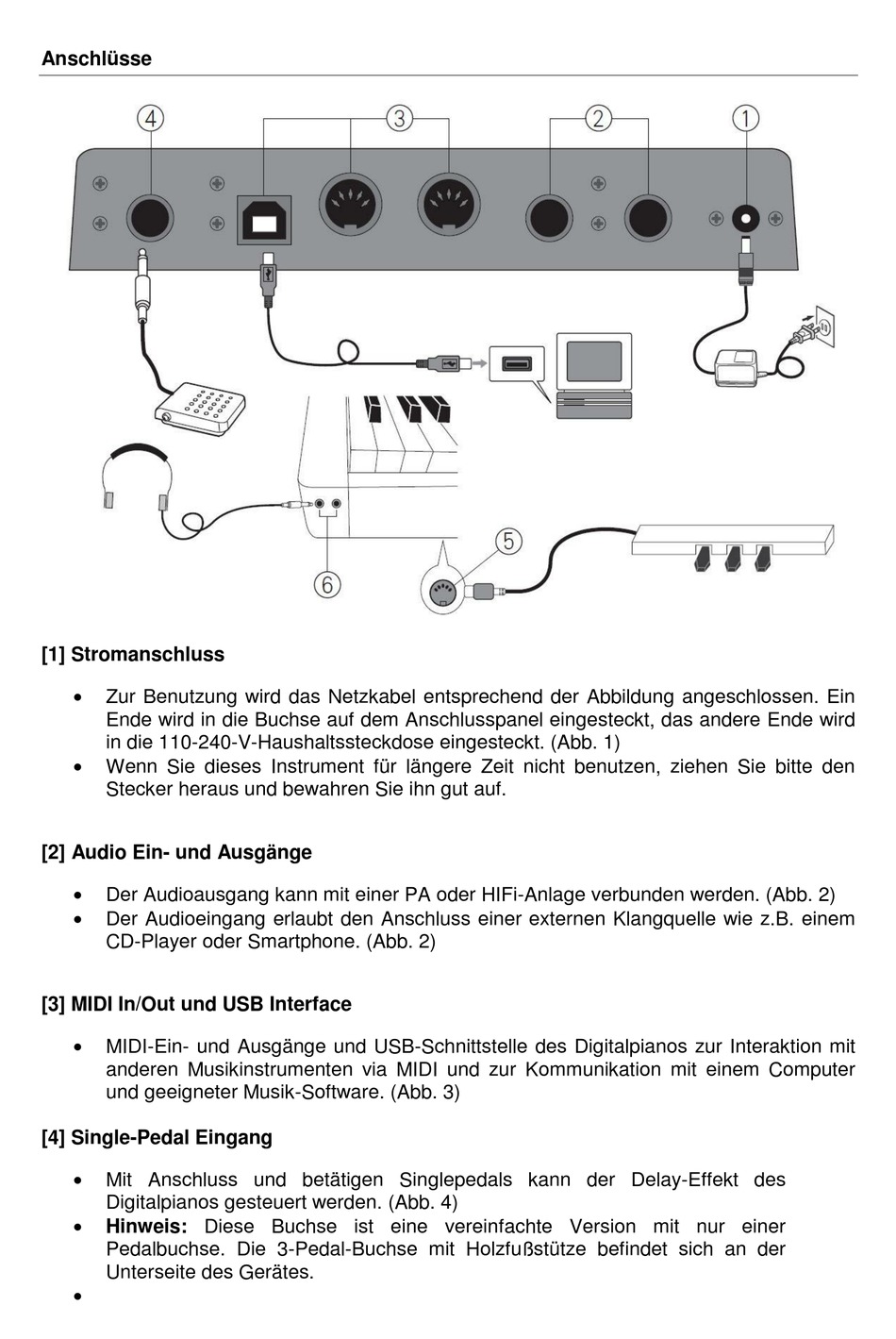

Anschlüsse
[1] Stromanschluss

Zur Benutzung wird das Netzkabel entsprechend der Abbildung angeschlossen. Ein
Ende wird in die Buchse auf dem Anschlusspanel eingesteckt, das andere Ende wird
in die 110-240-V-Haushaltssteckdose eingesteckt. (Abb. 1)

Wenn Sie dieses Instrument für längere Zeit nicht benutzen, ziehen Sie bitte den
Stecker heraus und bewahren Sie ihn gut auf.
[2] Audio Ein- und Ausgänge

Der Audioausgang kann mit einer PA oder HIFi-Anlage verbunden werden. (Abb. 2)

Der Audioeingang erlaubt den Anschluss einer externen Klangquelle wie z.B. einem
CD-Player oder Smartphone. (Abb. 2)
[3] MIDI In/Out und USB Interface

MIDI-Ein- und Ausgänge und USB-Schnittstelle des Digitalpianos zur Interaktion mit
anderen Musikinstrumenten via MIDI und zur Kommunikation mit einem Computer
und geeigneter Musik-Software. (Abb. 3)
[4] Single-Pedal Eingang

Mit Anschluss und betätigen Singlepedals kann der Delay-Effekt des
Digitalpianos gesteuert werden. (Abb. 4)

Hinweis: Diese Buchse ist eine vereinfachte Version mit nur einer
Pedalbuchse. Die 3-Pedal-Buchse mit Holzfußstütze befindet sich an der
Unterseite des Gerätes.

