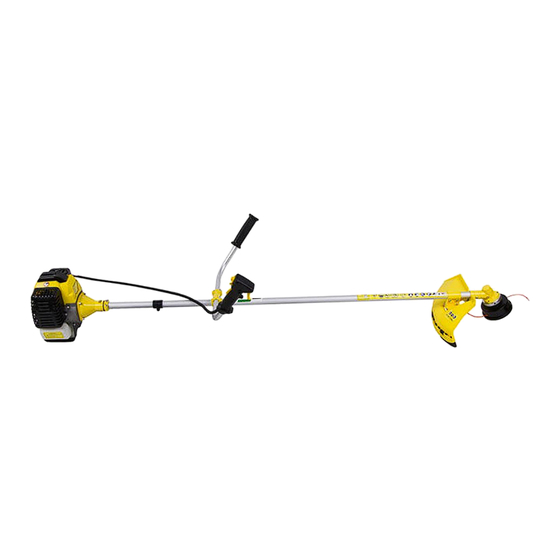

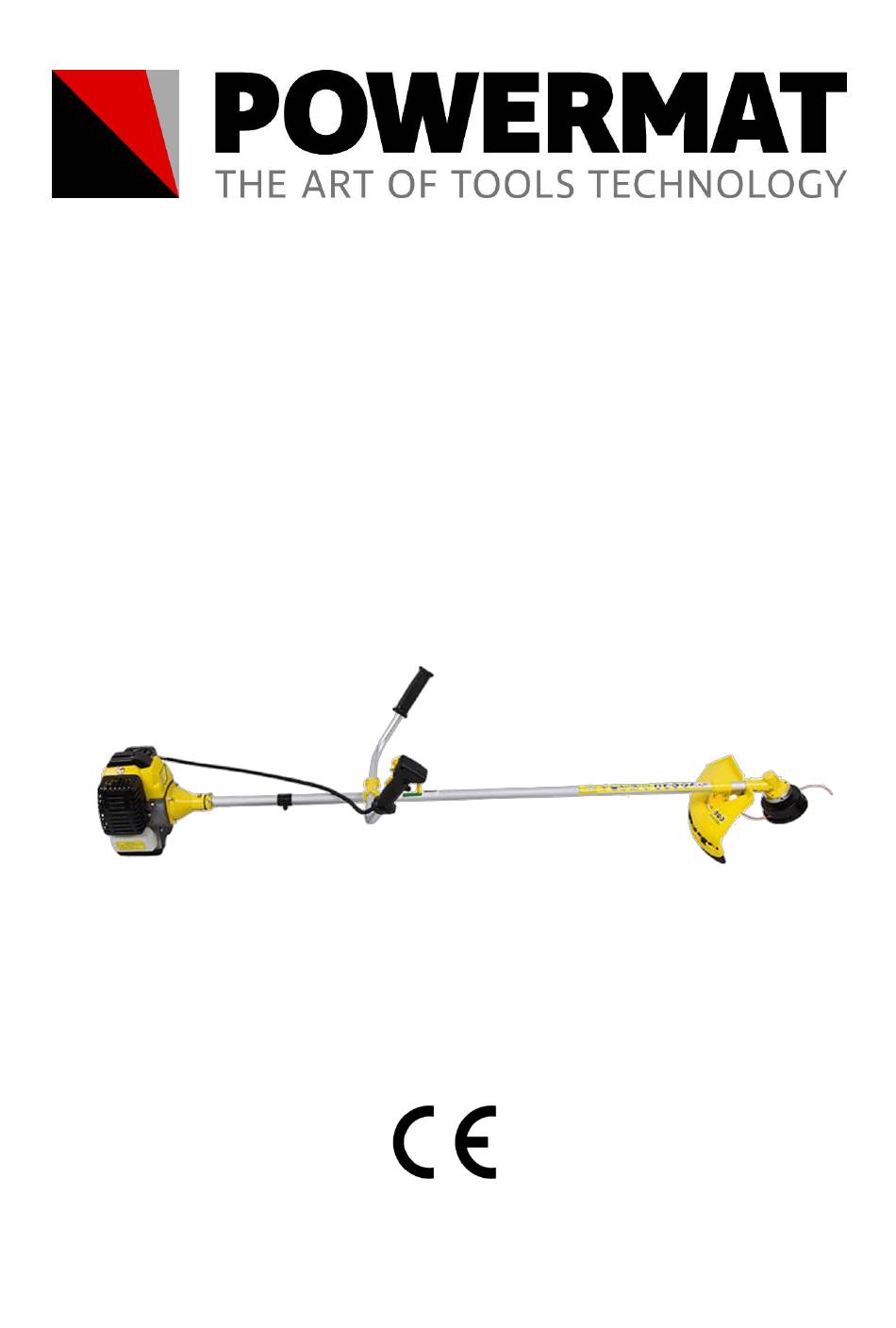

- Seite 1 BENUTZERHANDBUCH VERBRENNUNGSSCHNEIDER PM-KS-600T ORIGINALHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis GRAFISCHE WARNHINWEISE ......................5 EINFÜHRUNG ............................6 TECHNISCHE DATEN ........................6 GARANTIEBEDINGUNGEN ......................7 SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN ..............8 BESCHREIBUNG DES VERBRENNUNGSSCHNEIDERS s ......................11 INSTALLATIONSANLEITUNG ......................11 Anbringen der Handstückgriffe .......... - Seite 3 Kraftstofffilter ..........................24 Transport und Handhabung ....................... 25 Längere Lagerung ....................25 Probleme beim Starten ....................25 FEHLERSUCHE ........... 26 Probleme beim Einschalten ......................26 Geringe Effizienz ........................27 Instabiler Motorbetrieb ..........
-
Seite 4: Grafische Warnhinweise
GRAFISCHE WARNHINWEISE Da es sich bei dem Freischneider um ein Gerät mit hoher Arbeitsgeschwindigkeit handelt, sollten besondere Vorkehrungen getroffen werden, um das Risiko von Personenschäden zu minimieren. Bitte lesen Sie dieses Handbuch sorgfältig durch. Machen Sie sich mit den Steuerungsmethoden und der richtigen Anwendung jedes Systems vertraut. Erfahren Sie, wie Sie die Gurte schnell lösen und lösen können. -
Seite 5: Einführung
Beachtung der Gesundheits- und Sicherheitsvorschriften. Übrigens müssen wir hinzufügen, dass aufgrund von Änderungen in der Spezifikation nicht alle Details des Geräts mit diesem Handbuch übereinstimmen. Bitte denken Sie daran. TECHNISCHE DATEN PM-KS-600T MODELL: 11.000 U / min Maximale Umdrehungen:... -
Seite 6: Benzin-Öl-Mischung (25: 1)
Zündanlage: Zündkerzentyp: LD-L7T Benzin-Öl-Mischung (25: 1) Benzin-Öl-Mischung (25: 1) Verwendeter Kraftstoff: 40: 1) 40: 1) 40: 1) Treibstofftank Kapazität: 1200cc Garantierter Schallleistungspegel 116dB LwA: Schalldruckpegel LpA: 92,5 dB k = 3 dB Schwingungspegel k = 1 Schalldruckpegel LpA: 92,5 dB k = 3 dB Schwingungspegel k = 1 m / s m / s 6,58 m / s... -
Seite 7: Sicherheitsbestimmungen Und Vorsichtsmassnahmen
SICHERHEITSBESTIMMUNGEN UND VORSICHTSMASSNAHMEN Treffen Sie alle Vorsichtsmaßnahmen. Wie alle Elektrogeräte muss dieses System mit Vorsicht behandelt werden. Setzen Sie sich oder andere keinen Gefahren aus. Befolgen Sie diese allgemeinen Sicherheitsregeln. Erlauben Sie anderen nicht, dieses Gerät zu verwenden, es sei denn, sie sind vollständig dafür verantwortlich, und stellen Sie sicher, dass sie die Bedienungsanleitung des Geräts lesen und befolgen oder dass sie speziell für dessen Verwendung geschult wurden. - Seite 8 9) Entfernen Sie niemals den Tankdeckel bei laufendem Motor. 9) Entfernen Sie niemals den Tankdeckel bei laufendem Motor. 10) Schalten Sie das Gerät niemals in geschlossenen Räumen oder ein 10) Schalten Sie das Gerät niemals in geschlossenen Räumen oder ein Gebäude.
- Seite 9 25) Stellen Sie sicher, dass der Motor abgestellt ist und dass er kühl ist, bevor Sie tanken. noch nie 25) Stellen Sie sicher, dass der Motor abgestellt ist und dass er kühl ist, bevor Sie tanken. noch nie Füllen Sie keinen Kraftstoff nach, während der Motor läuft oder heiß ist. Wenn Benzin verschüttet wird, wischen Sie es gründlich ab und entsorgen Sie alle Reinigungsmittel, bevor Sie den Motor starten.
-
Seite 10: Beschreibung Des Verbrennungsschnitts
41) Es wird angenommen, dass ein Zustand namens Reynauld-Phänomen, der einige Finger betrifft, auftritt 41) Es wird angenommen, dass ein Zustand namens Reynauld-Phänomen, der einige Finger betrifft, auftritt Menschen und kann durch Vibrationen oder Kälte verursacht werden und die Finger fühlen sich taub an und ändern ihre Farbe. -
Seite 11: Installationsanleitung
2. STARTERGRIFF: Ziehen Sie am Griff, bis der Motor anspringt, und dann langsam 2. STARTERGRIFF: Ziehen Sie am Griff, bis der Motor anspringt, und dann langsam 2. STARTERGRIFF: Ziehen Sie am Griff, bis der Motor anspringt, und dann langsam Bewegen Sie den Griff zurück. Lassen Sie den Griff NICHT abrupt zurückgleiten, da der Anlasser beschädigt werden kann. -
Seite 12: Installation Der Kunststoffabdeckung
Installation einer Kunststoffabdeckung • Installieren Sie die Kunststoffabdeckung mit 4 Schlüsselschrauben, den sogenannten Innensechskant und Muttern. Motor an die Antriebseinheit anschließen • Der Antriebsstrang wird mit 4 Inbusschrauben mit dem Motor verbunden (siehe Abbildung unten). Montage von Schneidzubehör • Das Kegelradgetriebe verfügt über eine Spannspindel mit Linksgewinde zur Montage von Schneidzubehör. •... -
Seite 13: Dann Filme Es Trimmerkopf Gleichzeitig
MONTAGEKOPF MONTAGE 1. Installieren Sie zuerst den Abstandshalter an der Basis 1. Installieren Sie zuerst den Abstandshalter an der Basis Kegelrad durch Einstellen der Kerben im inneren Loch der Unterlegscheibe auf die Kerben des Zahnradstifts. 2. Stellen Sie den Hochdruckreiniger so auf die Unterlegscheibe 2. -
Seite 14: Regeln Für Sichere Arbeiten
STOPPEN SIE DEN MOTOR SOFORT Übermäßige Vibrationen der Klinge bedeuten, dass sie nicht richtig montiert ist. Stellen Sie den Motor sofort ab, und überprüfen Sie die Klinge. Die Klinge kann verletzt werden, wenn sie nicht richtig installiert ist. REGELN FÜR SICHERE ARBEIT WARNUNG VORSICHT Alle Modelle von Pinselschneidern und Sensen können kleine Steine, Metall und kleine Gegenstände werfen sowie Material schneiden. -
Seite 15: Pole Cutting
WARNUNG VORSICHT Schützen Sie Ihre Füße nicht nur Kopf, Augen, Gesicht und Ohren, sondern auch geeignete Schuhe, die auf rutschigem Untergrund sicher sind. Tragen Sie keine Krawatten, Schmuck oder lose, hängende Kleidung, die sich in der Ausrüstung verfangen kann. Tragen Sie keine offenen Schuhe, gehen Sie nicht barfuß oder barfuß. In bestimmten Situationen müssen Sie einen vollständigen Gesichts- und Kopfschutz tragen. -
Seite 16: Trimmen
Beim Schneiden ist es gut, den Kopf mit der Schnur so zu neigen, dass sich der Kontakt auf der Seite der Schnur befindet, auf der sich die Schnur vom Bediener und dem Schutz vor Schmutz entfernt. Dank dessen werden die Trümmer von Ihnen weggeworfen. WARNUNG VORSICHT Wenn Sie den Kopf in die falsche Richtung neigen, werden Trümmer auf SIE geworfen. -
Seite 17: Mähen Und Hinterschneiden Von Kanten
es einzeln. Positionieren Sie den Trimmerkopf nahe der Unterseite des Schafts, niemals zu hoch, da dies zu Vibrationen führen und die Leitung blockieren kann. Anstatt das Unkraut direkt zu entfernen, empfehlen wir, dass Sie das Ende der Linie verwenden, um den Stiel nur langsam zu schneiden. WARNUNG VORSICHT Verwenden Sie keine Stahlklinge zum Kantenschneiden oder Löschen. -
Seite 18: Unkraut Mähen Und Bürsten
WARNUNG VORSICHT Schneiden Sie nicht mit einer stumpfen, gebrochenen oder beschädigten Metallklinge. Vergewissern Sie sich vor dem Schneiden der Saugnäpfe von Pflanzen, dass keine Hindernisse wie Felsbrocken, Metallpfähle oder Drahtstücke von einem beschädigten Zaun vorhanden sind. Wenn das Hindernis nicht entfernt werden kann, markieren Sie diese Stelle, damit Sie es mit der Klinge vermeiden können. Steine u nd Metall stumpfen oder beschädigen die Klinge. -
Seite 19: Kraftstoff- Und Ölmischung
KRAFTSTOFF- UND ÖLMISCHUNG Der für dieses Modell verwendete Kraftstoff ist eine Mischung aus bleifreiem Benzin und einem zertifizierten Motoröl. Verwenden Sie zum Mischen von Benzin mit Zweitaktöl nur Benzin, das KEIN ETHANOL oder METHANOL (Alkoholarten) enthält. Verwenden Sie Benzin mit 95 Oktan. Bleifreies Benzin ist bekannt für seine gute Qualität. Dies hilft, mögliche Schäden an den Motorkabeln und anderen Teilen des Motors zu vermeiden. -
Seite 20: Starten Des Geräts
3. Füllen Sie niemals Kraftstoff in einen geschlossenen, unbelüfteten Tank 3. Füllen Sie niemals Kraftstoff in einen geschlossenen, unbelüfteten Tank Zimmer. 4. Fügen Sie dem Gerät kein Benzin in der Nähe von offenen Flammen oder Funken hinzu. 4. Fügen Sie dem Gerät kein Benzin in der Nähe von offenen Flammen oder Funken hinzu. 5. - Seite 21 STARTEN EINES KALTEN MOTORS: 1. Ein- / Ausschalter umschalten ( 4) auf dem Griff auf Position "I". 1. Ein- / Ausschalter umschalten ( 4) auf dem Griff auf Position "I". 1. Ein- / Ausschalter umschalten ( 4) auf dem Griff auf Position "I". 1.
-
Seite 22: Wartung Und Schutz
WARTUNG DES MOTORS WÄHREND DES MÄHENS Damit sich das Schneidzubehör drehen kann und Sie mit dem Mähen beginnen können, müssen Sie die Motordrehzahl erhöhen, dank derer die Fliehkraftkupplung den Antrieb vom Motor auf die Welle überträgt, und dies wiederum auf die Winkelräder und das Schneidzubehör. So beginnen Sie mit dem Mähen: 1. -
Seite 23: Luftfilter
Luftfilter Staub im Luftfilter verringert den Wirkungsgrad des Motors. Dies erhöht den Kraftstoffverbrauch und führt dazu, dass abrasive Teile in den Motor eindringen. Nehmen Sie den Luftfilter häufig heraus, um ihn sauber zu halten. Feinstaubbeschichtungen können durch Schütteln des Filters leicht entfernt werden. Schwere Ablagerungen sollten mit einem geeigneten Lösungsmittel abgewaschen werden. Entfernen Sie die Filterabdeckung ( 1-2), Entfernen Sie den Filter ( 3) und dann reinigen Sie es durch Schütteln oder Blasen. -
Seite 24: Transport Und Handhabung
Ein verstopfter Filter erschwert das Starten oder Betreiben des Motors. Wenn der Filter verschmutzt ist, ersetzen Sie ihn. Wenn der Kraftstofftank innen verschmutzt ist, kann er durch Spülen mit Benzin gereinigt werden. Transport und Handhabung Der Motor sollte abgestellt werden, wenn das Gerät an einen anderen Ort gebracht wird. •... -
Seite 25: Fehlersuche
Versuchen Sie bei einem ernsthaften Problem mit dem Gerät nicht, es selbst zu reparieren, sondern lassen Sie es von einem • autorisierten Servicecenter reparieren. FEHLERSUCHE FÜR GEMEINSAME PROBLEME Trotz der Empfehlungen des unten angehängten Handbuchs wird empfohlen, sich an den Service zu wenden, um die Mängel zu beheben. -
Seite 26: Geringe Effizienz
• Kolbenring beschädigt • Durch ein neues • Der Kolbenring ist ersetzen zementiert Kompressionsdruck zu niedrig • Ersetzen • Kerze lose • Entferne das • Verbindung zwischen • spannen Zündanlage Zylinder- und • Das Kraftstoffsystem Entferne das funktionsfähig Wellenoberfläche, ist betriebsbereit Leckage •... -
Seite 27: Der Motor Stoppt Plötzlich
Verpackung angezeigt. Dank der Wiederverwendung, Verwendung von Materialien oder anderen Formen der Verwendung gebrauchter Geräte leisten Sie einen wesentlichen Beitrag Beitrag zum Schutz unserer Umwelt. HERSTELLERDATEN PH Powermat TMK Bijak Sp. Z oo Jawna Ul. Obrońców Poczty Gdańskiej 97 42-400 Zawiercie... -
Seite 28: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG...
