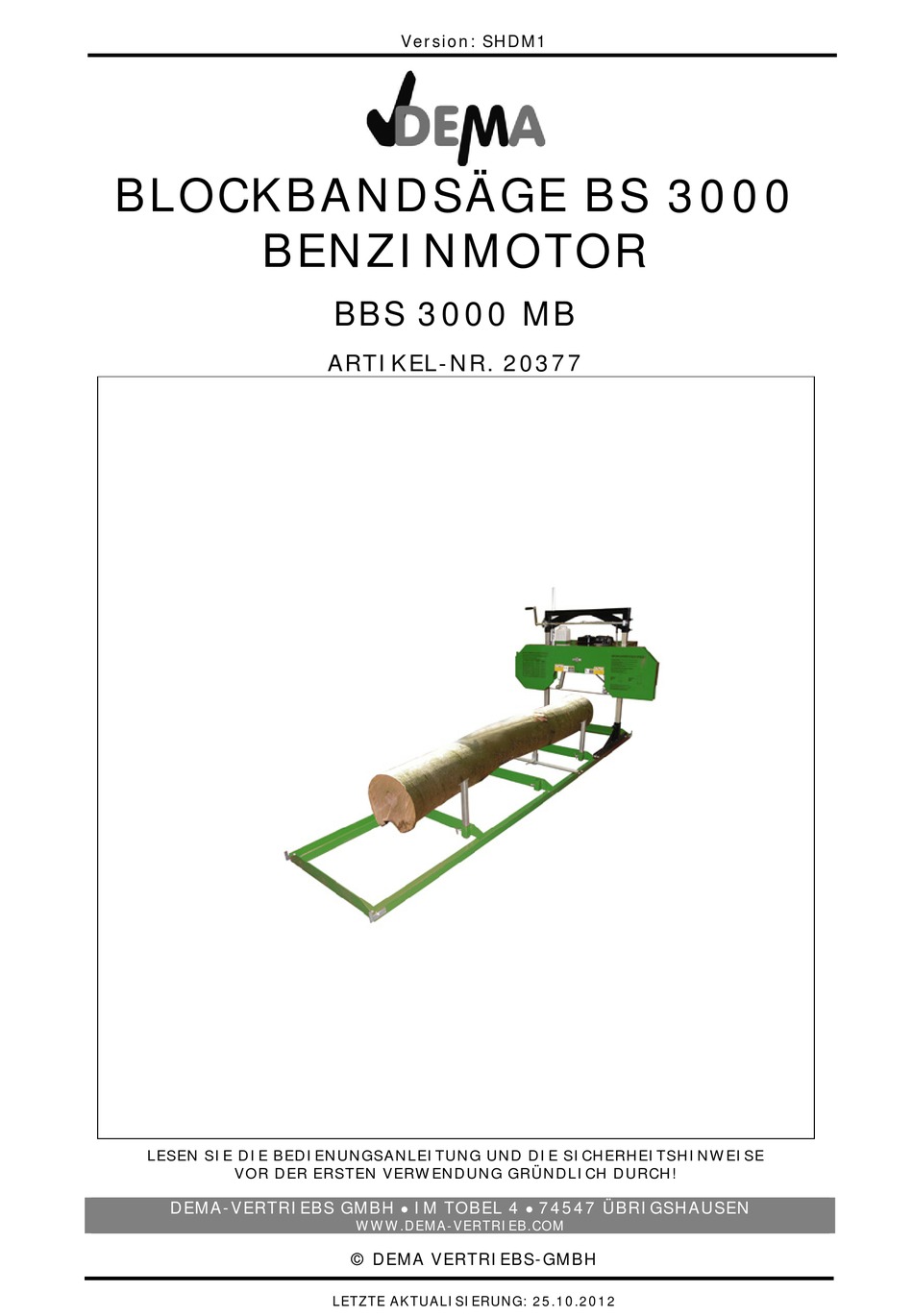

Version: SHDM1
BLOCKBANDSÄGE BS 3000
BENZINMOTOR
BBS 3000 MB
ARTIKEL-NR. 20377
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 25.10.2012
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dema BS 3000
Inhaltszusammenfassung für Dema BS 3000
- Seite 1 Version: SHDM1 BLOCKBANDSÄGE BS 3000 BENZINMOTOR BBS 3000 MB ARTIKEL-NR. 20377 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 25.10.2012...
-
Seite 2: Inhaltsverzeichnis
20377 - BBS 3000 MB Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 4 2 PIKTOGRAMMERLÄUTERUNG......................4 3 MONTAGE & AUFBAU ........................5 4 BEDIENUNG ............................5 5 WARTUNG............................6 5-1 Sägeblatt ................................6 5-2 Einstellbare Sägeblattabdeckung ........................7 5-3 Laufrollen / Laufschiene ..........................7 5-4 Keilriemen ............................... -
Seite 3: Sicherheitshinweise
20377 - BBS 3000 MB SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion! ... -
Seite 4: Bestimmungsgemäße Verwendung
20377 - BBS 3000 MB Tragen Sie eine entsprechende persönliche Schutzausrüstung (Schutzbrille, Sicherheitsschuhe, Mundschutz, Handschuhe, usw.). Fixieren Sie das Werkstück, wenn möglich! Stellen Sie sich niemals auf das Gerät. Setzen Sie das Gerät niemals ein wenn Geräteteile defekt oder beschädigt sind. ... -
Seite 5: Montage & Aufbau
20377 - BBS 3000 MB Halten Sie sich während des Betriebs niemals vor der Bandsäge auf! Schieben Sie den „Mittelteil“ immer nur von hinten! MONTAGE & AUFBAU Die Blockbandsäge wird teilmontiert geliefert! Zur Montage nehmen Sie als Hilfestellung die Explosionszeichnungen zur Hand. ... -
Seite 6: Wartung
20377 - BBS 3000 MB Drücken Sie den Stamm nach oben und schieben Sie die dritte Halterungsstange gegen den Baumstamm. Drehen Sie das Handrad um den Sägekopf zu erhöhen oder zu senken. Starten Sie den Motor. Schieben Sie vorsichtig von hinten den Sägekopf Richtung Baumstamm und sägen das erste Brett. -
Seite 7: Einstellbare Sägeblattabdeckung
20377 - BBS 3000 MB EINSTELLBARE SÄGEBLATTABDECKUNG Verschließen Sie die Abdeckung sofern die Säge nicht in Betrieb ist. Achten Sie darauf, dass das Sägeblatt im Betrieb nach maximal möglich abgedeckt ist (stellen Sie dazu die Sägebattabdeckung auf die benötigte Werkstückbreite ein). -
Seite 8: Entsorgung
20377 - BBS 3000 MB ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 9: Explosionszeichnung
20377 - BBS 3000 MB EXPLOSIONSZEICHNUNG GESAMTANSICHT SÄGEKOPF- MITTELTEIL / MONTAGEPLATTE SEITE 9 VON 15... -
Seite 10: Sägekopf -Mittelteil / Rahmen
20377 - BBS 3000 MB SÄGEKOPF –MITTELTEIL / RAHMEN LAUFRÄDER SEITE 10 VON 15... -
Seite 11: Sägekopf
20377 - BBS 3000 MB SÄGEKOPF SÄGEKOPF – MITTELTEIL / BEFESTIGUNG SEITE 11 VON 15... -
Seite 12: Sägekopf - Mittelteil / Halterung
20377 - BBS 3000 MB SÄGEKOPF – MITTELTEIL / HALTERUNG LAUFSCHIENE SEITE 12 VON 15... -
Seite 13: Abdeckung Hinten
20377 - BBS 3000 MB ABDECKUNG HINTEN 8-10 SCHUTZABDECKUNG TEILELISTE Teilenr. Original Teilenr. Bezeichnung Stück J124.12.05.04 Untere Platte J124.12.05.02 Tunnel – lang J124.12.05.03 Tunnel – kurz J124.12.05.01 Sechskantschraube mit Flansch M 10x80 GB5789-1986 Griff J124.12.03.01.00 Sechskantschraube mit Flansch M10x20 SEITE 13 VON 15... - Seite 14 20377 - BBS 3000 MB GB5789-1986 Sechskantflanschschraube M10x20 J124.12.03.02.00 Vierkantrohr - links J1214.12.09.01.00 Vierkantrohr - rechts GB/T5783-2000 Sechskantschraube M6x16 J124.62.07 Frontplatte – fest J124.12.02.02.00 Frontplatte - fest GB/T889.1-2000 Sicherungsmutter M10 GB/T6177.1-2000 Flanschmutter M10 J124.11.02 Führung J124.11.07 Scheibe J124.11.06 Sicherungsmutter M16 GB/T889.1-2000 Sechskantschraube M6x60 GB/T5782-2000...
-
Seite 15: Ce-Zertifikat
CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
