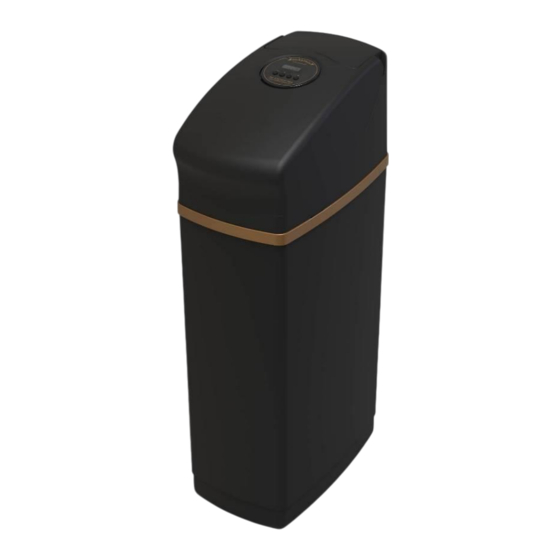

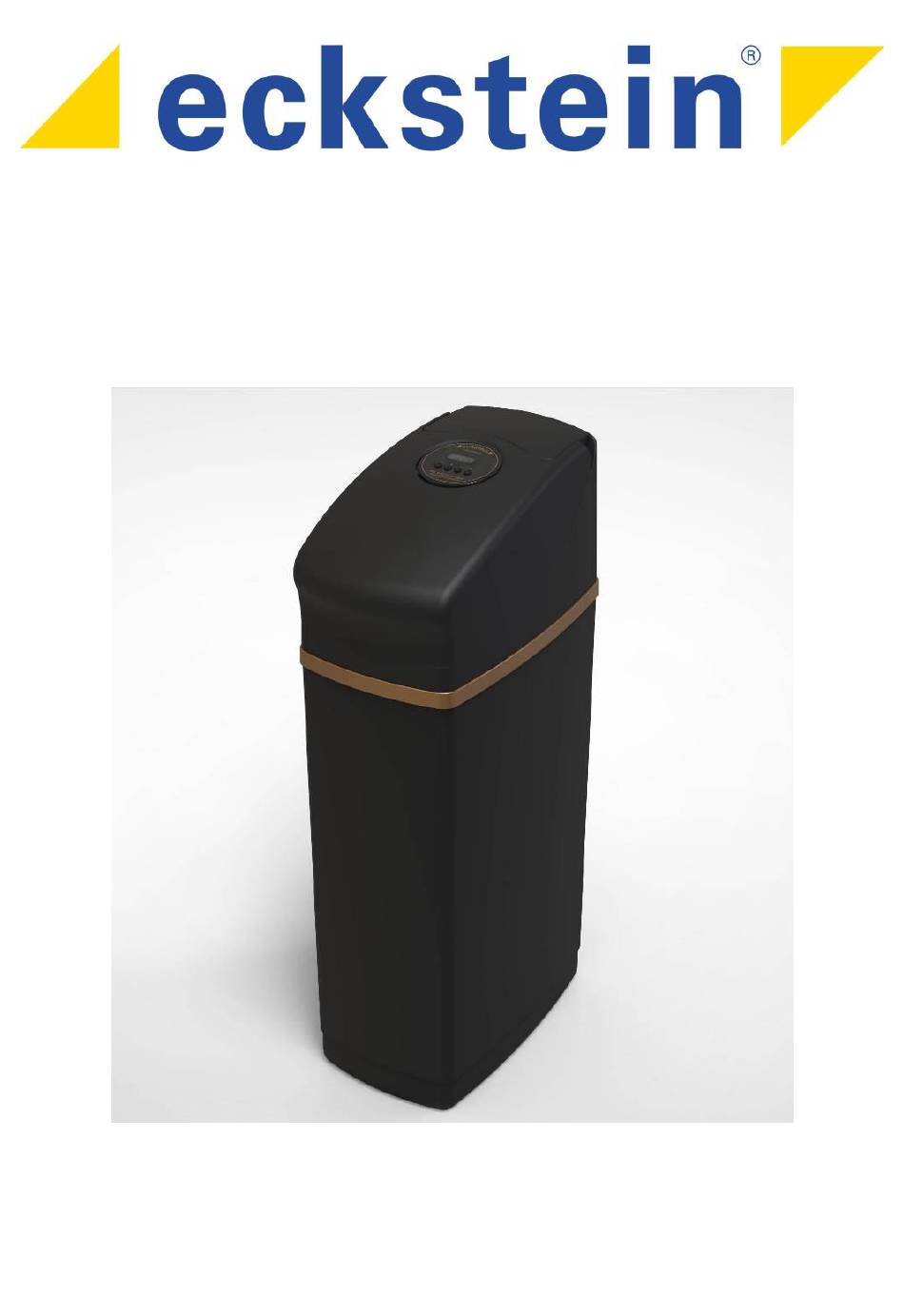

- Seite 1 Nimmt Wasser die Härte Typ CDI Bedienungsanleitung Seite 1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Installationshinweise Installation 2.1 Öffnen der Haube 2.2 Anschluss der Anlage 2.3 Elektrischer Anschluss 2.4 Abwasseranschluss 2.5 Bypass 2.6 Installationsschema Elektronik 3.1 Anzeigen der Elektronik 3.2 Eingaben über die Tastatur 3.3 Anzeige im Betriebszustand Einstellen der Ebenen 4.1 Tageszeit einstellen 4.2 Einstellen der Leistungsparameter 4.3 Manuelle Regeneration 4.4 Einstellen der Wasserhärte... -
Seite 3: Installationshinweise
1. Installationshinweise (unbedingt beachten !) Achtung ! Der Wasserenthärter darf nur mit Trinkwasser betrieben werden. Bitte lesen Sie vor Installation und Inbetriebnahme diese Anleitung gründlich durch. Heißwasserspeicher Der Wasserenthärter muss immer vor dem Heißwasserspeicher installiert werden. Es ist darauf zu achten, dass ein Rückschlagventil installiert ist, damit kein Heißwasser in die Anlage zurückströmen kann. -
Seite 4: Aufstellort
Anschluss an das öffentliche Netz Der Anschluss der Anlage muss den anerkannten Regeln der Technik und der DIN 1988 entsprechen. Leitungsrohre Bei unzureichendem Zufluss an Frischwasser sollten diese ersetzt werden. Eisen Bei einem Eisengehalt größer als 0,5 mg/l, sollte eine Enteisenungsanlage vorgeschaltet werden. -
Seite 5: Anschluss Der Anlage
2.2 Anschluss der Anlage Lassen Sie die Anlage ausschließlich von Fachpersonal montieren. Eventuelle Schäden durch Falschmontage an der Anlage sowie der Hauptleitung, können nicht geltend gemacht werden ! 1. Stecken Sie die beiden Anschlusswinkel (Abb.1) in den Anschluss und befestigen diese mit den mitgelieferten Klammern (Abb.2). (achten Sie dabei auf die 4 Stutzen, Abb3) 2. -
Seite 6: Abwasseranschluss
2.4 Abwasseranschluss Schließen Sie einen Abwasserschlauch mit 12mm Innendurchmesser, an den Abwasserstutzen der Anlage an und verlegen Ihn zum vorhandenen Abfluss. Der Abwasserschlauch kann pro bar Eingangsdruck 10m Länge betragen. Achten Sie darauf, dass der Abwasserschlauch an keiner Stelle abgeknickt wird. Beachten Sie die entsprechenden Einbauvorschriften (Trinkwasserverordnung) 2.5 Bypass Der Bypass dient als Abschaltarmatur der Anlage. -
Seite 7: Elektronik
3.0 Elektronik 3.1 Anzeigen der Elektronik R – zeigt an dass eine Regeneration ansteht oder gestartet wurde Kreis - zeigt den Wasserdurchfluss an 3.2 Eingaben über die Tastatur Die Elektronik wird über die folgenden Tasten eingestellt. Plus Taste. ►Next Zum weiterschalten Minus Taste R Regenerationstaste. -
Seite 8: Einstellen Der Elektronik
4. Einstellen der Elektronik 4.1 Tageszeit einstellen Drücken Sie " + " oder - ", um die Tageszeit einzustellen. Bei einem Stromausfall blinkt die Anzeige und zeigt damit an, dass die Tageszeit eingestellt werden muss. . 4.2 Einstellung der Leistungsparamter Halten Sie die ►-Taste 8 Sekunden lang gedrückt. - Seite 9 4.5 Einstellwerte Ebene 2 Ein abändern der Parameter kann zu einer fehlerhaften Funktion der Anlage führen ! Die Ebene 2 ist bereits auf Ihre Anlage eingestellt. Falls die Einstellungen der Ebene 2 nicht mehr korrekt sein sollen, stellen Sie diese bitte gemäß der nachfolgenden Tabelle ein. Anzeige Typ120- Bedeutung...
-
Seite 10: Inbetriebnahme
5. Inbetriebnahme 5.1 Schritt für Schritt 1. Öffnen Sie die Haube der Anlage 2. Füllen Sie den Salzbehälter mit 25kg Regeneriersalz und – nur bei der ersten Inbetriebnahme – mit 15L Wasser 3. Vergewissern Sie sich dass die Elektronik der Anlage auf Ihre Parameter eingestellt ist. -
Seite 11: Reinigung & Entsorgung
6.3 Reinigung & Entsorgung Reinigen Sie die Anlage nur von außen. Verwenden Sie keine scharfen Reinigungsmittel. Die Kartonverpackung ist für die Altpapierentsorgung bestimmt. Das Produkt sowie die Zubehörteile, gehören nicht in den Hausmüll ! Beachten Sie die geltenden Vorschriften ! Sorgen Sie dafür, dass das Produkt und die Zubehörteile ordnungsgemäß... -
Seite 12: Eg-Konformitätserklärung
Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 2006/42/EG entspricht. Bei einer mit uns nicht abgestimmten Änderung der Maschine, verliert diese Erklärung ihre Gültigkeit. Hersteller: Eckstein GmbH Robert-Bosch-Str. 37 67227 Frankenthal 06233-37700 Beschreibung und Identifizierung der Maschine: ... - Seite 13 DIN EN ISO 13849-1: Sicherheit von Maschinen – Sicherheitsbezogene Teile von Steuerungen Angewandte sonstige technische Normen und Spezifikationen : Bevollmächtigte für die Technische Dokumentation: Eckstein GmbH, Robert Bosch Straße 37, 67227 Frankenthal Ort/Datum: Frankenthal, 21.07.2022 Seite 13...
-
Seite 14: Technische Daten
Technische Daten 120-2 120-3 250-4 Anschlussdaten Anschlussweite in DN 25 (1“ AG) Abwasseranschluss in DN 15 (0,5“ AG) Netzanschluss 230Volt / 50 Hz Anschlussleistung max. /min. in W 40/1 Elektrische Schutzart IP20 Gerätespannung in V / mA 5 / 1000 Leistungsdaten Nenndruck PN 10... -
Seite 15: Ihre Notizen
Ihre Notizen: ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ ________________________________________ Seite 15... -
Seite 16: Nimmt Wasser Die Härte
Urheberrecht Das Urheberecht dieser Anleitung verbleibt beim Ersteller. Kein Teil dieser Anleitung, darf in irgendeiner Form ohne Genehmigung der Eckstein GmbH reproduziert, oder unter Verwendung elektronischer Systeme, verarbeitet vervielfältigt oder verbreitet werden. Zuwiderhandlungen, die den oben genannten Angaben widersprechen, verpflichten zu Schadenersatz.
