Bestimmungsgemäße Verwendung
Die Relaiskarte RB-8/5V ermöglicht eine Ansteuerung von 8 Relais mit Hilfe eines schwachen Signals (z.B. Logik- oder LED-
Ausgänge von Mikrocontrollern). Es ist somit möglich eine Schaltleistung von max. 10 A / 30 V- pro Kanal zu erreichen.
Die Betriebsspannung der Relaiskarte beträgt 5 V-.
Eine andere Verwendung als angegeben ist nicht zulässig! Änderungen können zur Beschädigung dieses Produktes führen,
darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischem Schlag etc. verbunden. Für alle Personen- und
Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, ist nicht der Hersteller, sondern der Betreiber
verantwortlich.
Bitte beachten Sie, dass Bedien- und/oder Anschlussfehler außerhalb unseres Einflussbereiches liegen. Verständlicherweise
können wir für Schäden, die daraus entstehen, keinerlei Haftung übernehmen.

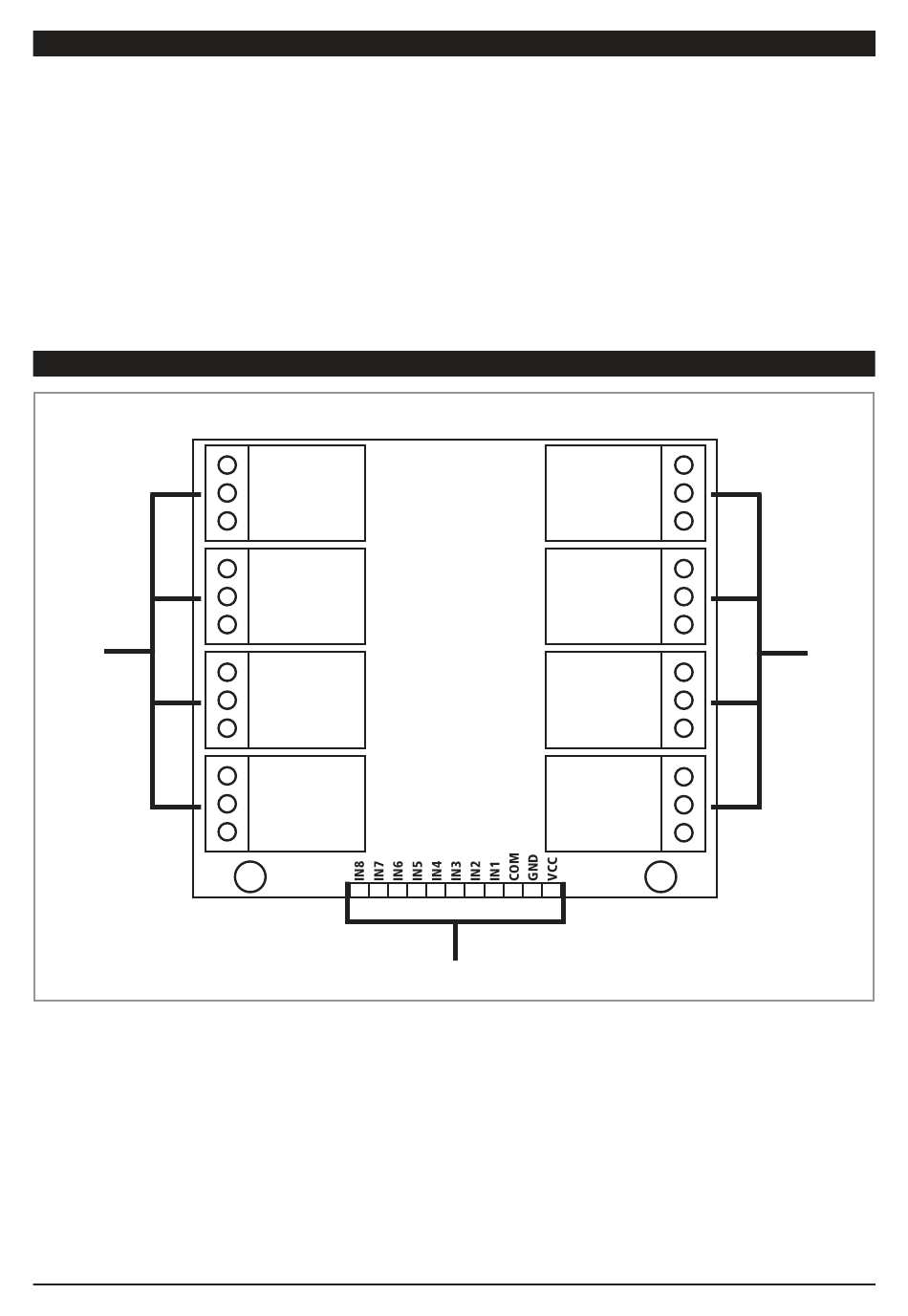

Übersicht
❶
❶ Relaisausgänge
Normally Open (Schließerkontakt)
NO1...NO8
Common (Mittelkontakt)
COM1...COM8
NC1...NC8 Normally Closed (Öffnerkontakt)
❷ Eingangs-Stiftleiste
Versorgungsspannung für die Platine (+5 V)
VCC
Masse für die Versorgungsspannung der Platine (-)
GND
COM Gemeinsamer Steuereingang (+)
Steuereingänge (-)
IN1...IN8
