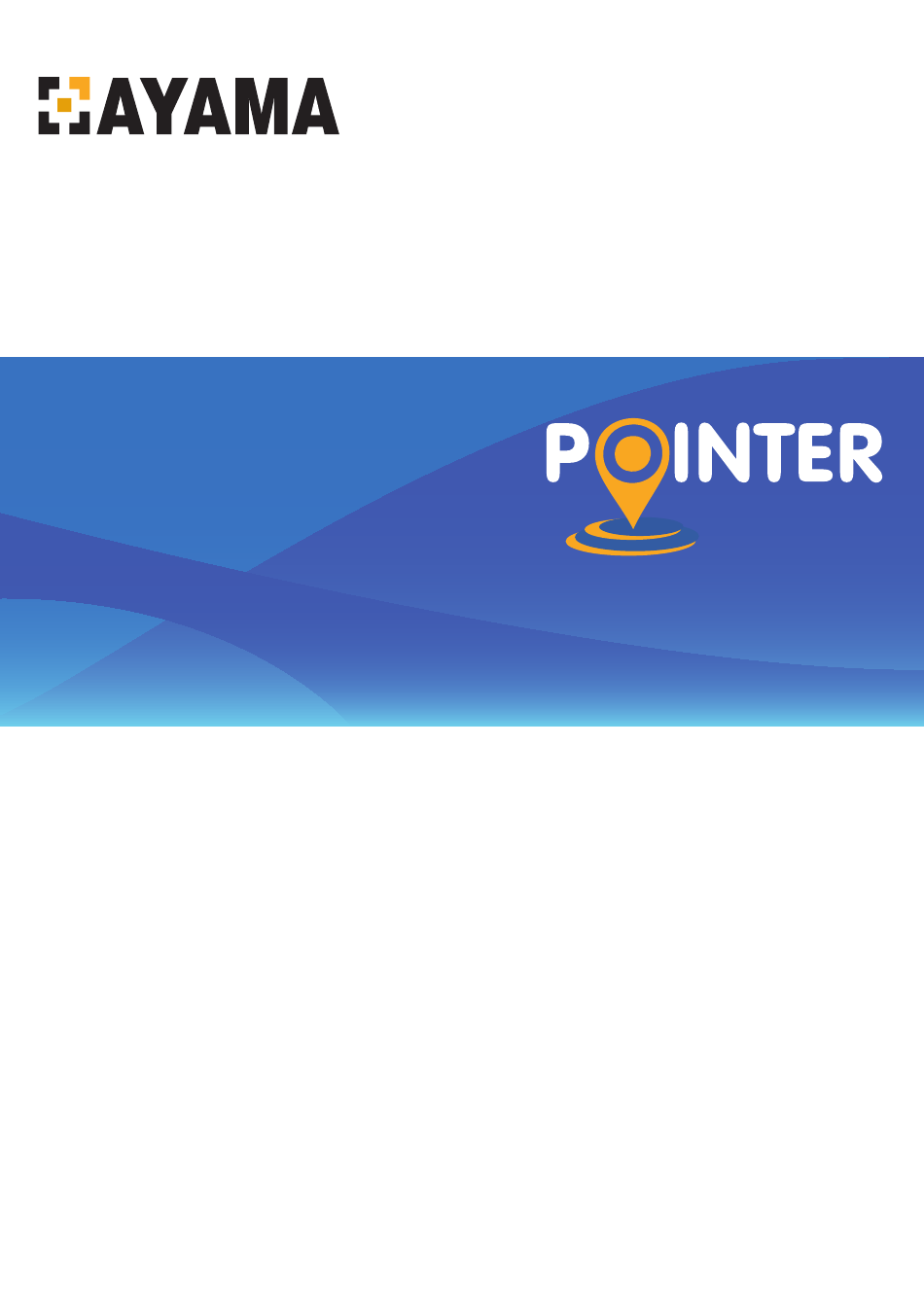

- Seite 1 Bedienungsanleitung www.ayama.com DEUTSCH 10/2016 Rev.B...
-
Seite 2: Vorsichtsmaßnahmen
Wiederaufladbare Batterien (Akkus) haben eine beschränkte Anzahl an La- dezyklen und müssen möglicherweise nach einer gewissen Zeit ausgetauscht werden. Der Nutzer darf die Akkus nicht selbst auswechseln, dies darf nur vom AYAMA-Kundendienst vorgenommen werden. Wird das Ladegerät nicht korrekt angeschlossen, kann dies schwerwiegende Schäden am Empfänger zur Folge haben. -
Seite 3: Tasten Und Ihre Funktion
Elemente des POINTER Antennenanschluss Taste Lichtsensor Einschalttaste Ladebuchse Touchscreen Kopfhörerbuchse Lautsprecher WICHTIG: Vergewissern Sie sich stets, dass die Antenne ganz ausge- zogen ist. Der Empfänger schaltet sich automatisch aus, wenn das Display länger als 20 Minuten gesperrt ist. Keine schweren Gegenstände auf den Empfänger stellen und sich nicht auf das Gerät setzen, da dies das LCD-Display beschädigen und die... -
Seite 4: Hauptbildschirm
Ladezustand des Akkus: Zeigt den Ladestatus des Akkus an. Uhrzeit: Zeigt die Uhrzeit an. Auf dem Ortungsbildschirm stehen drei Suchmodi zur Auswahl. MANUELL: In diesem Modus kann der POINTER wie ein klassicher Funkor- tungs-Empfänger verwendet werden. SMART: Der derzeit modernste Suchmodus, bei dem die lästigen Störgeräus- che, die bei traditionellen Ortungen üblicherweise auftreten, unterdrückt... -
Seite 5: Erste Schritte
ERSTE SCHRITTE Zuerst muss der zu ortende Sender im Speicher abgelegt werden. Den Sender in der Encienda el emisor Nähe vom Empfänger cerca del receptor einschalten Einige Sekunden warten. -
Seite 6: Modus Smart
Modus SMART Mit dem Suchmodus SMART lassen sich fast alle gängigen Telemetriesender (auf dem Frequenzband 433/434 MHz) orten. Dieser Modus ist für Anfänger ohne oder mit wenig Erfahrung mit Funkortung/Radiotelemetrie gedacht. Das System unterstützt sie bei der Ortung des Senders 1. -
Seite 7: Tipps Für Eine Grössere Reichweite
Den Empfänger Waagrecht auszurichten, kann bei der Ortung helfen. Auch wenn der Richtungsanzeiger nicht sichtbar ist und auf dem Display der orangefarbene Punkt angezeigt wird, piept der POINTER-Empfänger, wenn er das Signal des Senders ortet, auch wenn dies sehr schwach empfangen wird. -
Seite 8: Manuelle Ortung
SIGNALVERSTÄRKUNG: Hilft uns sehr weit entfernte Sender oder sehr schwache Signale zu finden, unterdrückt störende Geräusche die verhindern dass man das Beep, Beep Signal gut hört. Der Pointer ist in diesem Modus in der Lage schwache Sindessignale zu erkennen und ein synthetisches Beep-Signal zu generieren. -
Seite 9: Manuelle Abstimmung
18:30 18:30 18:30 MODE MODE MODE Automatic SMART Manual MODE MODE MODE MODE MODE MODE Automatic SMART Manual Automatic SMART Manual GAIN GAIN GAIN FALCON 1 ALTITUDE FALCON 1 FALCON 1 ALTITUDE ALTITUDE 4.367 meters Channel 4.367 4.367 meters meters Channel Channel Manuelle Abstimmung... -
Seite 10: Nützliche Tipps
Nützliche Tipps Berge und Hügel, aber auch Hochhäuser und Türme eignen sich hervorragend als Ausgangpunks für eine Suche Um eine größere Reichweite zu erzielen, kann der Empfänger über den Kopf gehalten oder auch vom Fahrzeugdach aus gesucht werden. Damit lässt sich die Reichweite um mehrere Kilometer ausweiten. -
Seite 11: Anschluss / Entfernung Der Richtantenne
Die Antenne ist unbedingt notwendig, denn sie dient dazu, das Signal des Senders einzu- fangen. Der intelligente POINTER-Empfänger wird mit einer Richtantenne geliefert und an der Antennenbuchse an der Vorderseite lassen sich weitere Antennentypen anschließen. Nutzen Sie eine externe Antenne können Sie diese ander Antennenbuchse Anschliessen. -
Seite 12: Aufruf Der Senderliste
SPEICHER Im Speicher-Menü können unbegrenzt viele Sender mit ihrem dazugehörigen Kanal abgelegt werden, denen ein beliebiger Name zugewiesen werden kann. Aufruf der Senderliste Menü > Speicher Schnellzugang zur Senderliste Auf den Name tippen... -
Seite 13: Speicherverwaltung
Speicherverwaltung Ändern Hinzufügen Suche nach ausgewählten Sender starten Gedrückt halten und in der Zur Auswahl antippen Liste nach oben oder unten Gedrückt halten, um aus verschieben dem Speicher zu löschen Im Speicher kann eine unbeschränkte Anzahl von Sendern abgelegt werden. Hinzufügen: Zum Speichern eines Senders. - Seite 14 Höhenmesser (nur Model Altium) Zuerst muss man einen Sender mit Höhenmesser im Gerät abspeichern. Encienda el emisor cerca del receptor Jetzt SENDER Einige Sekunden warten. EINSCHALTEN Wenn der Empfänger einen Sender mit Höhenmesser erkannt hat, wird dieser mit einem Pfeil vor dem Namen angezeigt.
-
Seite 15: Aus Wählen Eines Senders Mit Höhenmesser Aus Dem Menü
AUS WÄHLEN EINES SENDERS MIT HÖHENMESSER AUS DEM MENÜ Menü > Speicher (Memory) Menü anwählen Speicher anwählen Einen Sender mit Höhenmesser auswählen (mit Pfeil) Menü > Höhenmesser Menü anwählen Funktion Höhen- messer anwählen... - Seite 16 HAUPT-BILDSCHIRM HÖHENMESSER Hauptbildschirm (Aktuell) Verbleibende Zeit im Altimeter Modus Batterie-Ladezus- tands-Anzeige des Senders Aktuelle Höhe Maximale Höhe Aktuelle Tendenz / Trend Geschwindigkeit Stoppuhr Stumm (Stummschalten des Metersignals) IStartet die Stoppuhr und setzt die Höhe auf O (Zum Anhalten: Drücken und gedrückt halten) ERWEITERTE DATEN ANZEIGE Daten Anzeige...
-
Seite 17: Grafische Anzeige
GRAFISCHE ANZEIGE Aufzeichnung der Grafis- chen Darstellung (aktuell) (X) Ausgewählte Grafik Farbe der Kurve Zum Anwählen Drücken Name des Senders Zum Löschen der grafis- chen Aufzeichnung Datum (TTMMJJD) drücken und gedrückt Nummerierung der Aufzeichnungen des halten gleichen Tages Die grafische Darstellung wird automatisch gespeichert, sobald die Stoppuhr gestartet wird. -
Seite 18: Wlan-Verbindung Herstellen
WLAN-Verbindung herstellen Menü > Einstellungen > WLAN WLAN-Netz auswählen Kennwort eingeben Zum Aktualisieren der Software und für die übrigen Online-Funktionen muss das Gerät mit einem WLAN-Netz verbunden sein, dazu muss sich das Gerät in- nerhalb der Reichweite eines Netzes befinden, damit das WLAN-Signal korrekt empfangen wird. - Seite 19 Aktualisierungen Zum Aktualisieren der Software des POINTER folgendermaßen vorgehen: 2 SCHRITT 1 SCHRITT Das Gerät muss an ein Empfänger ausschalten und WLAN-Netz angeschlossen wieder einschalten. sein. 3 SCHRITT 4 SCHRITT Der POINTER sucht nach Der Pointer sucht nach Aktuali- neuen Aktualisierungen und sierungen und Installiert diese.
-
Seite 20: Dieses Gerät
SPRACHE Menü > Einstellungen > Sprache Dieses Gerät: Hier können wir sehen, welche Software-Version aktuell auf unserem Pointer geladen ist. Ausserdem wird die Seriennummer Angezeigt. HW: FCDER558E996X6501 FW: SW101.01.005b... -
Seite 21: Garantie Allgemeine Verkaufsbedingungen
GARANTIE ALLGEMEINE VERKAUFSBEDINGUNGEN Der Hersteller garantiert die Funktionsfähigkeit des Geräts und die Freiheit von Herste- llungsfehlern für einen Zeitraum von 2 Jahren, davon ausgenommen sind Schäden, die durch Transport, nicht gestattet Manipulation oder Verschleiß bei üblicher Verwendung des Geräts verursacht wurden. - Ebenfalls von der Garantie ausgenommen sind Schäden, die durch elektrische Entla- dung oder unangemessen Nutzung des Materials verursacht werden, sowie Schäden, die durch unsachgemäße Verwendung entstehen, wie zum Beispiel bei Spannungseinbruch... -
Seite 22: Technische Merkmale
Technische Merkmale Spannungsversorgung Ladung 5 V. Empfindlichkeit des Empfängers -146 dBm Akku-Betriebszeit 6 Stunden Frequenzband EU/AUS/NZ (433.050-434.750 MHz) Betriebstemperatur -0 ºC bis 50 ºC Lagerumgebungstemperatur -20 º C bis 70 ºC Schutzindex IP50 Gewicht (ohne Antenne) 180gr Abmessungen (ohne Antenne) 115x67x20 mm Das Symbol weist darauf hin, dass dieses Gerät und/oder der dazugehörige Akku in Übereinstimmung mit der lokalen Gesetzgebung nicht zusammen mit dem Haushaltsmüll entsorgt werden darf. - Seite 23 Vorsichtsmaßnahmen ..Akku aufladen ..Elemente des POINTER ..HAUPTBILDSCHIRM ..ERSTE SCHRITTE ..
- Seite 24 AYAMA SEGUTEL AYAMA SEGUTEL c/ Dr. Samsó, 49 - 08310 Argentona (BARCELONA) SPAIN Tel.: (+34) 937 974 759 www.ayama.com comercial@ayama.com facebook.com/ayama @ayama Die Konformitätserklärung finden Sie auf: http://www.ayama.com/declaration-of-conformity...
