- Seite 1 DISPLAY D13 and D13/U Manual Pagina 1 van 51...
-
Seite 40: Über Das Handbuch

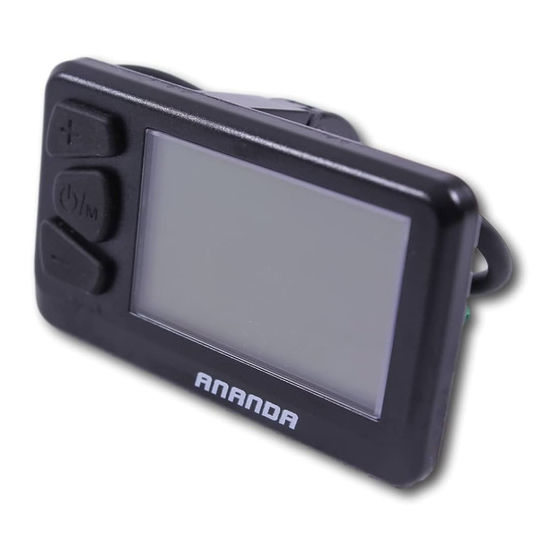

Aussehen und Größe Material und Farbe Die Abmessungen des D13/U betragen 52,5 mm x 33,3 mm; das kompakte Gerät verfügt über 3 Tasten, eine einfache Benutzeroberfläche, eine doppelseitige Leiterplatte, eine Befestigungsschelle aus Nylon und ein ABS-Gehäuse. Das Material des Gehäuses ermöglicht eine normale Verwendung bei Temperaturen zwischen -20 ℃ und 60 ℃;... -
Seite 41: Usb-Anschluss Für Das D13U
USB-Anschluss für das D13U Abbildung 2-2 Produktfunktionen Das D13/U LCD-Display kommt mit integriertem 2,4-Zoll-Multifunktionsbildschirm mit 24-V-/36- V-/48-V-Batterieunterstützung. Auch der Scheinwerfer wird darüber bedient. Die Hauptfunktionen des D13/U sind: (gemäß Abbildung 3-1 unten) ◆ Kilometergesamtleistung; ◆ Kilometer pro Fahrt; ◆ Aktuelle Geschwindigkeit ◆... - Seite 42 Plus Batterie Licht; Fehler; Gehen Ein/Aus Kilometerstand, Taste für Minus Fahrt, AVG und Geschwindigkeit, Höchstgeschwindig km/h und mph Abbildung 3-1 Display-Bereich Der gesamte Bereich des LCD-Bildschirms wird angezeigt, wenn der Zähler eingeschaltet ist . Das Design jedes Moduls im Anzeigebereich des Zählers sowie die gesamte Benutzeroberfläche sind klar und einfach designt, was dem Kunden auf einen Blick alle benötigten Informationen liefert (siehe nachfolgende Abbildung 3-2): Abbildung 3-2 Korrekte Anzeige...
-
Seite 43: Tastenfunktionen
Tastenfunktionen Das D13/U ist mit 3 Tasten ausgestattet, einschließlich Ein-/Aus-, Plus- und Minustaste. Plus Ein/Au Minus Abbildung 4-1 Montage Befestigen Sie das Display mittels der Schelle am Lenker und stellen Sie den richtigen Blickwinkel ein. Ziehen Sie die Schraube fest. -
Seite 44: Betrieb
F. Betrieb 1. Ein-/Ausschalten Halten Sie zum Einschalten und Starten des E-Bike-Systems die Ein-/Austaste 1 Sekunde lang gedrückt. Halten Sie zum Ausschalten des Geräts die Ein-/Austaste 2 Sekunden lang gedrückt. Im ausgeschalteten Zustand verbraucht das Display keinen Batteriestrom mehr; der Ableitstrom des Displays beträgt weniger als 2 μA. Die Vorgehensweise erfolgt gemäß Abbildung 6- 1 Sek. - Seite 45 PAS-Stufe und Geh-Assistent-Modus Drücken Sie im eingeschalteten Zustand auf die Plus- oder Minustaste, um den Gang des Elektrofahrzeugs zu wechseln und die Motorausgangsleistung zu ändern. Der Standardausgangsleistungsbereich beträgt 0–5 PAS oder 0–9 PAS (der PAS-Bereich ist einstellbar). Durch Drücken und Halten der Minustaste wechselt das Gerät in den Geh-Assistent-Modus, die PAS-Stufe wird auf 0 gesetzt. Durch Loslassen der Minus-Taste verlassen Sie den Geh-Assistent-Modus (das Gerät wechselt zur zuvor eingestellten PAS-Stufe).
- Seite 46 Meilen- und Kilometeranzeige; kann in den Einstellungen eingestellt werden (siehe Kapitel 7). Die aktuelle Geschwindigkeit wird in nur einer Einheit angezeigt; eine Anzeige in zwei Einheiten ist nicht möglich, siehe Abbildung 6-4 (Abbildung 6-4 dient nur zur Verdeutlichung): Aktuelle Geschwindigkeit, kann zwischen km/h und mbh umgeschaltet werden Abbildung 6-4 Es können Gesamtkilometerstand, Kilometer pro Fahrt, Fahrzeit, Höchstgeschwindigkeit und Durchschnittsgeschwindigkeit angezeigt...
- Seite 47 Batteriekapazität (5 Balken entsprechen einer voll geladenen Batterie), siehe Abbildung 6-6: Abbildung 6-6 5. Batteriekapazität Wenn die Batterie vollständig aufgeladen ist, leuchten alle 5 Balken; wenn die Batterie zu wenig Spannung hat, blinkt der letzte Balken: Das Gerät muss dann sofort geladen werden (siehe Abbildung 6-7:) Abbildung 6-7 Batteriekapazität: 5 %–25 %...
-
Seite 48: Fehlercodeanzeige
Fehlercode Wenn das E-Bike-Steuerungssystem ausfällt, zeigt das Display automatisch einen blinkenden Fehlercode an. Der normale Betrieb wird unterbrochen; erst wenn der Fehler behoben ist, kann der Fehleranzeigemodus verlassen werden (Neustart des Geräts ohne Fehlerbehebung stellt den normalen Betriebsmodus NICHT wieder her). Den Fehler finden Sie via Fehlercode in der beigefügten Tabelle. Der Fehlercode wird wie in Abbildung 6-8 dargestellt angezeigt: Fehlerleuchte blinkt Fehlercodeanzeige... - Seite 49 Drücken Sie gleichzeitig die Plus- und Minustaste, um in den Einstellungsmodus zu gelangen, das Passwort einzugeben und es Abbildung 7-1 Nachdem das Passwort korrekt eingegeben wurde, wird die Menüauswahlanzeige aufgerufen. Drücken Sie kurz die Taste, um die folgenden Einstellungen der Reihe nach aufzurufen: Gänge maximal -> Raddurchmesser -> km/h – mph Umstellung -> Geschwindigkeitsbegrenzung ->...
-
Seite 50: Verkabelung
Verkabelung Das D13/U LCD verfügt über ein 5-poliges Kabel, das von einer 24-V-/36-V-/48-V-Batteriespannung gespeist wird. F & A F: Gerät kann nicht eingeschaltet werden A: Bitte überprüfen Sie die Steckverbindung F: Wie interpretiere ich den Fehlercode? A: Bitte sehen Sie in der Fehlercodeliste nach und wenden Sie sich an den Service Qualitätsverpflichtung und Gewährleistung... -
Seite 51: Fehlercodes
K. Fehlercodes Anormaler Strom Motorphasenfehler Motorraum defekt Bremse ausgefallen Kommunikationsfehler Einschalttastenfehler Geh-Assistent-Modus-Fehler Mikroprozessorfehler, Spannungsreferenzfehler Wenn das an die Steuerung angeschlossene 5-adrige Kabel und die Steuerung ausfallen: Das Messgerät lässt sich nicht einschalten, der LCD-Bildschirm wird nicht angezeigt. Mögliche Ursache: Das Netzkabel ist nicht angeschlossen / die Steuerung ist phasenverschoben.
