Bedienungsanleitung

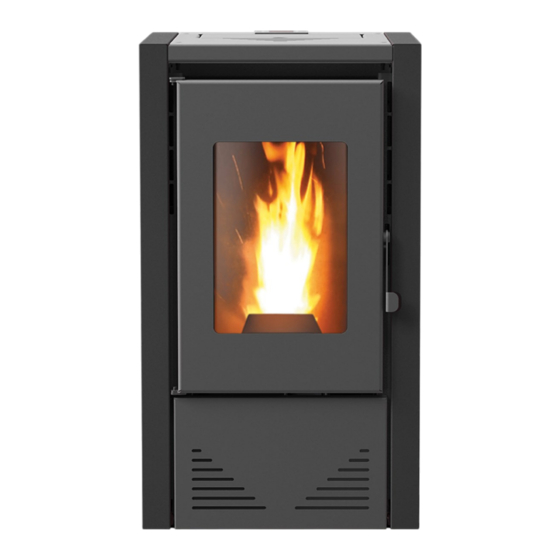

K-Stove Tiny Two 6kW

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für K-Stove Tiny Two 6kW

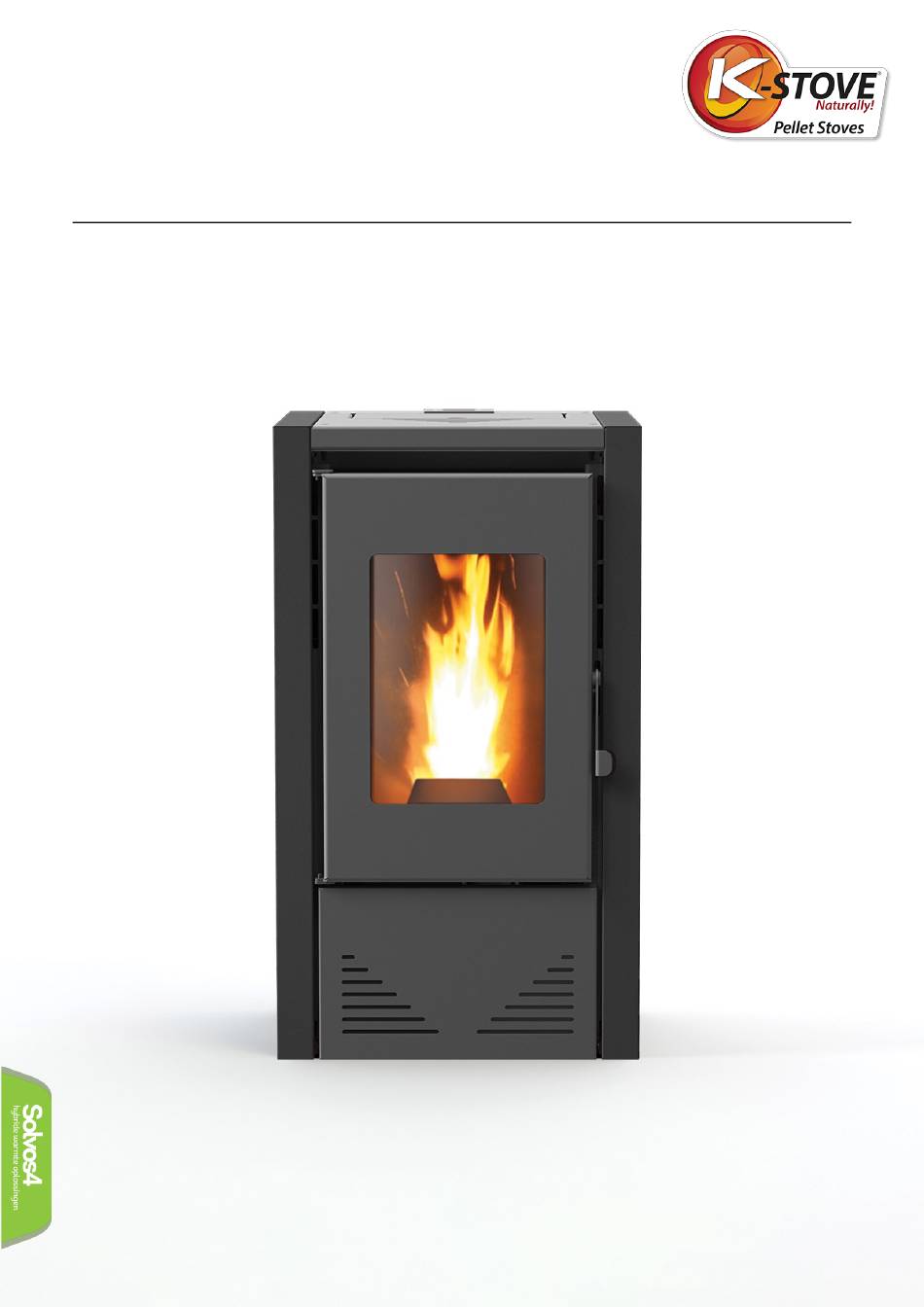

  • Seite 1 Bedienungsanleitung K-Stove Tiny Two 6kW...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Bedienungsanleitung ........................0 Inhaltsverzeichnis .......................... 1 Wichtige Informationen ......................... 2 Anweisungen zur Sicherheit: ....................2 Sicherheitsabstände: ....................... 2 1. Über den Kamin ........................3 2. Technische Daten ........................4 3. Montage ........................... 5 3.1 Allgemeine Bedingungen ....................... 5 3.2 Elemente vor der Installation prüfen ..................6 3.3 Montage der Kanalkomponenten ...................
  • Seite 3: Wichtige Informationen

    Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt. Die Installation muss von einem qualifizierten Fachmann auf dem Gebiet der Heizungsinstallation, oder von "K-Stove" autorisiert durchgeführt werden. Der Ort und die Art und Weise des Anschlusses des Kamins sollten unter Beachtung der Sicherheitshinweise sorgfältig ausgewählt werden.
  • Seite 4: Über Den Kamin

    1. Über den Kamin Der Kamin ist für die Beheizung von privaten und öffentlichen Räumen mit Pellets bestimmt. Der Kamin ist nur für den Betrieb mit Pellets der Klasse A (DIN plus 51731) mit den folgenden Eigenschaften ausgelegt und hergestellt: ❱...
  • Seite 5: Technische Daten

    2. Technische Daten Höchstleistung 6 kW Beheizter Bereich: 130 m³ Höhe H: 757 mm Breite B: 432 mm Tiefe T: 477 mm Volumen des Pelletbunkers: 10 kg Frischluftleitung: 48 ф mm Abgasleitung: 80 ф mm Gewicht: 45 kg Brennstofftyp: Pellets Φ6-Φ8 Der Schornsteinzug: 12 Pa Stromverbrauch:...
  • Seite 6: Montage

    3. Montage 3.1 Allgemeine Bedingungen ❱ Alle nationalen, regionalen und europäischen Vorschriften für den sicheren Betrieb des Geräts müssen bei der Installation und beim Betrieb beachtet werden. ❱ Vor der Installation muss die Tragfähigkeit des Ortes, an dem der Kamin aufgestellt werden soll, sichergestellt werden.
  • Seite 7: Elemente Vor Der Installation Prüfen

    3.2 Elemente vor der Installation prüfen Schornsteinausgang Anschluss an den Schornstein Schornsteinrevisionstür Anschluss zum Kamin Sicherheitsabständ Lufteinlass Boden Copyright Solvos4 BV – July 2022...
  • Seite 8: Montage Der Kanalkomponenten

    Luftdichtheit gewährleistet ist und Kondensation verhindert wird. Vermeiden Sie nach Möglichkeit das Hinzufügen horizontaler Abschnitte. Die Richtungsänderung erfolgt über die Kniegelenke mit einem maximalen Winkel von 45˚. Bei Heizgeräten, die mit einem Rauchabzug ausgestattet sind, d.h. bei allen "K-STOVE" Kaminen, müssen die folgenden Hinweise beachtet werden: ❱...
  • Seite 9 Höhe über dem Dach = 40 cm Dachneigung ≥ 10° Abstand gemessen bei 90 ° von der Dachfläche = 1,3 m Copyright Solvos4 BV – July 2022...
  • Seite 10: Anschlussarten An Den Schornstein

    3.4 Anschlussarten an den Schornstein Schornsteinausgang Schornstein Feuchtigkeitskanal Wärmedämmung Außenwand Anschluss an den Schornstein Abgasanschluss Wärmeerzeuger T-Verbindung Copyright Solvos4 BV – July 2022...
  • Seite 11: Lufteinlass

    Lufteinlass Das Ansaugrohr oder der Lufteinlass ist hinten angebracht und hat einen runden Querschnitt mit einem Durchmesser von 48 mm. Die Verbrennungsluft kann angesaugt werden: ❱ Von der Kamera aus, sofern sie sich in der Nähe eines Lufteinlasses befindet, der mit der Außenwand in Verbindung steht und eine Mindestfläche von 100 cm2 aufweist, ordnungsgemäß...
  • Seite 12 Reinigung des Glases Ein nicht scheuerndes Tuch verwenden Reinigung des Pellet-Bunkers Brennkammer Reinigung des Rauchgasauslasses Aschenbecher reinigen Copyright Solvos4 BV – July 2022 [11]...
  • Seite 13: Wartungsprogramm

    Die in dieser Anleitung beschriebenen Sicherheitshinweise werden nicht eingehalten. Unvorhergesehene Risiken: Der Pellet-Kamin "K-Stove" wurde in Übereinstimmung mit den Sicherheitsanforderungen auf nationaler, regionaler und europäischer Ebene entwickelt und hergestellt. Obwohl sie als mögliche Risiken bei unsachgemäßem Gebrauch betrachtet werden, können Sie die folgenden Risiken erfahren: ❱...
  • Seite 14: Bedienfeld: Verwendung Und Funktionen

    7. Bedienfeld: Verwendung und Funktionen Anzeige D1: Zeit, Systemzustand, Fehler, Menü, Untermenü, Parameterwert. Anzeige D3: Leistung, Parameter-Code. Anzeige D3: Rezept. Anzeige D4: Haupttemperatur, Parameter-Code. TASTE KLICK LANGER DRUCK Visualisierungen / Menü verlassen Zündung / Löschung / Blockrückstellung Verbrennungsleistung ändern / Daten speichern Manuelle Pelletladung Thermostat ändern (+) / Daten erhöhen Korrektur der Pelletladung...
  • Seite 15: Alarme

    Werte auf dem Hauptbildschirm 7.1 Alarme Er01: Sicherheitsfehler hohe Spannung 1. Er kann auch bei ausgeschaltetem System eingreifen; Er02: Sicherheitsfehler hohe Spannung 2. Er kann nur eingreifen, wenn das Verbrennungsgebläse aktiv ist; Er03: Löschung bei niedriger Abgastemperatur oder fehlendem Licht im Feuerschale; Er05: Erlöschen durch hohe Abgastemperatur;...
  • Seite 16: Meldungen

    7.2 Meldungen Beschreibung Code Anomalie bei der Überprüfung der Sonden in der Prüfphase. Sond Raumtemperatur größer als 50 °C. Diese Meldung zeigt an, dass die geplanten Betriebsstunden (Parameter T67) erreicht sind. Tür Offen. Port Die Meldung erscheint, wenn das System während der Zündung (nach dem Vorladen) und nicht manuell ausgeschaltet wird: Das System schaltet erst ab, wenn es in den Betriebsmodus OFF dEL übergeht.
  • Seite 17: Benutzermenü 1

    7.3 Benutzermenü 1 tA = Raumtemperatur [°C]; tF = Abgastemperatur [°C]; tr = Remote Raumtemperatur [°C]; UF = Geschwindigkeit Verbrennungsgebläse [RPM]; ❱ Es ist möglich, den Zündvorgang durch langes Drücken der Taste P1 zu aktivieren; ❱ Es ist möglich, den Löschvorgang durch einen langen Druck auf die Taste P1 zu aktivieren;...
  • Seite 18: Benutzermenü 2

    Manuelle Pelletladung Der lange Druck auf die Taste P2 aktiviert die manuelle Pelletladung mit kontinuierlicher Aktivierung des Bohrmotors. Auf dem unteren Display erscheint das Wort Load, auf dem oberen Display wird die verstrichene Ladezeit angezeigt. Um den Ladevorgang zu stoppen, drücken Sie eine beliebige Taste.
  • Seite 19: Menü Zur Programmierung Von Zeitbereichen

    7.5 Menü zur Programmierung von Zeitbereichen Auf dem Display erscheint die Aufschrift, ProG. Es hat 3 Untermenüs, eines für jede Programmmodalität: ❱ Täglich: Ermöglicht die Einstellung von 3 Programmen für jeden Tag der Woche M o; ❱ Wöchentlich: Es können 3 Programme für alle Wochentage eingestellt werden M S; ❱...
  • Seite 20: Kanalleistung (Can)

    Durch ständiges Drücken der Taste P1 kann die gewählte Zeit ein-/ ausgeschaltet werden.Im unteren Teil des Displays wird angezeigt: Tag / Zeitzone / Start / Stopp; Programm Chrono durch Mitternacht (00:00) Stellen Sie die Einschaltzeit des Vortages auf den gewünschten Wert EIN : z.B. 20h30;...
  • Seite 21: Visualisierung Des Funktionszustands

    7.6 Visualisierung des Funktionszustands Zustand Code Zustand Code Zustand Code Zündung-Variable Zündung On 4 Sicherheit Überprüfung ChEc Stabilisierung On 5 Löschung Zündung - Vorheizung On 1 Betriebsmodus Block Zündung - Vorspannung On 2 Modulation Zündungswiederherstellung Zündung - Feste Zündung On 3 Bereitschaft Stby Copyright Solvos4 BV –...
  • Seite 22: Firmendaten

    Firmendaten K-Stove ist eine eingetragene Marke von Solvos4 B.V. Solvos4 B.V. Noordammerweg 35 Unit 16-B 1424 NW De Kwakel Niederlande Tel: +31 297 269 857 E-Mail: info@solvos4.com VAT/BTW/TVA: NL862123598.B01 KVK: 81518129 Copyright Solvos4 BV – July 2022 [21]...
