Installation und Sicherheit (Sicherheitshinweise siehe auch Seite1)
Anschluss oder Installation darf nur von Elektro-Fachpersonal durchgeführt werden! • Schalten Sie bei allen Arbeiten
den Stromkreis, in dem die Installation ausgeführt wird, an der Hauptsicherung komplett ab! Anderenfalls besteht LE-
BENSGEFAHR!! • Montieren Sie für optimale Funktion den Bewegungsmelder quer zur Laufrichtung des Bereiches,
abgetastet werden soll. Wenn sich Personen direkt auf den Bewegungsmelder zubewegen, ist die Funktion nur be-
dingt gegeben! • Stecken Sie die abisolierten Adern (max. 5mm) der Zu - und Ausgangsleitung in die Klemme am Be-
wegungsmelder und testen Sie die Festigkeit Prüfen Sie festen Sitz der Adern. • Nicht in der Nähe von Wärme-oder
Kältequellen installieren.
Wichtige Hinweise:
Der Sensor ist NICHT geeignet für z.B. Wechselschaltungen, Kreuzschaltungen, Tasterschaltungen (Stromstoßrelais)
Der Sensor ist konzipiert um von einem Installationsort, alleinig einen oder mehrere Verbraucher (z.B. 2 Lampen) in
einem Stromkreis ein -oder auszuschalten. Der Sensor ersetzt einen EIN /AUS Schalter, KEINEN Wechsel -oder Kreuz-
schalter!

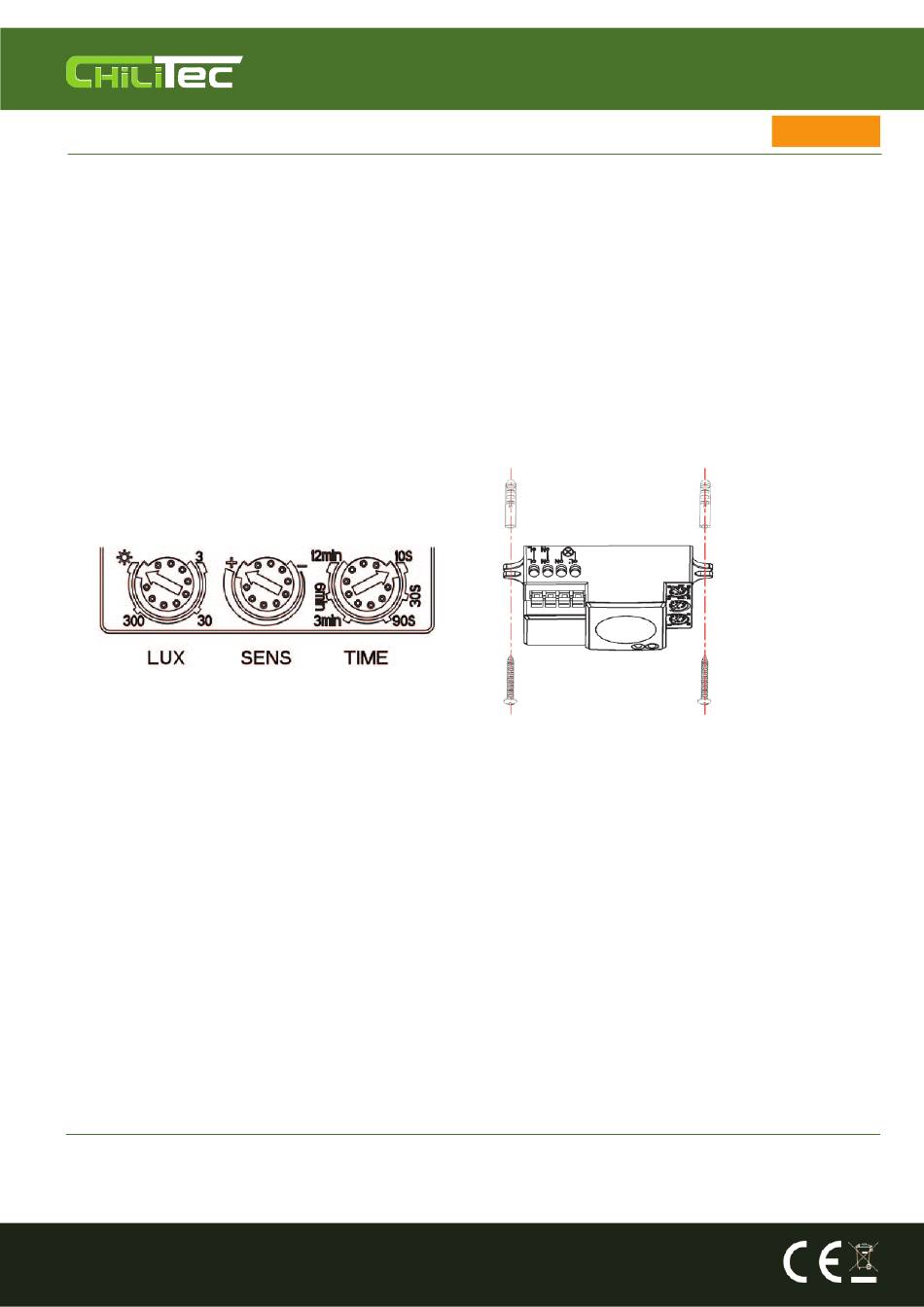

Einstellungsmöglichkeiten:
LUX = Helligkeit (Dämmerungswert)
SENS = Empfindlichkeit (Reichweite)
TIME = Schaltzeit ( Einschaltzeit)
Einstellungen und Funktionstest
Stellen Sie nun den Regler für LUX auf „links Anschlag"! Stellen Sie die Zeiteinstellung auf „rechts Anschlag". Stellen
SENS auf "+". Der Melder solte jetzt funktionieren.
Vervielfältigung nur mit Genehmigung durch
ChiliTec GmbH, Bäckerberg 12, 38165 Lehre
Bedienungsanleitung
Befestigungsmöglichkeiten:
2. Schließen Sie L (Phase) & L.out (Load) an.
L = Phase Eingang / N = Nulleiter Eingang
Load = L (Phase) & N (Nulleiter) Ausgang.
Der Sensor muss mit Nullleiter (N) betrieben werden.
Stand: 02/2021 - Version 1.00
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Seite 2
Art.-Nr. 22426
