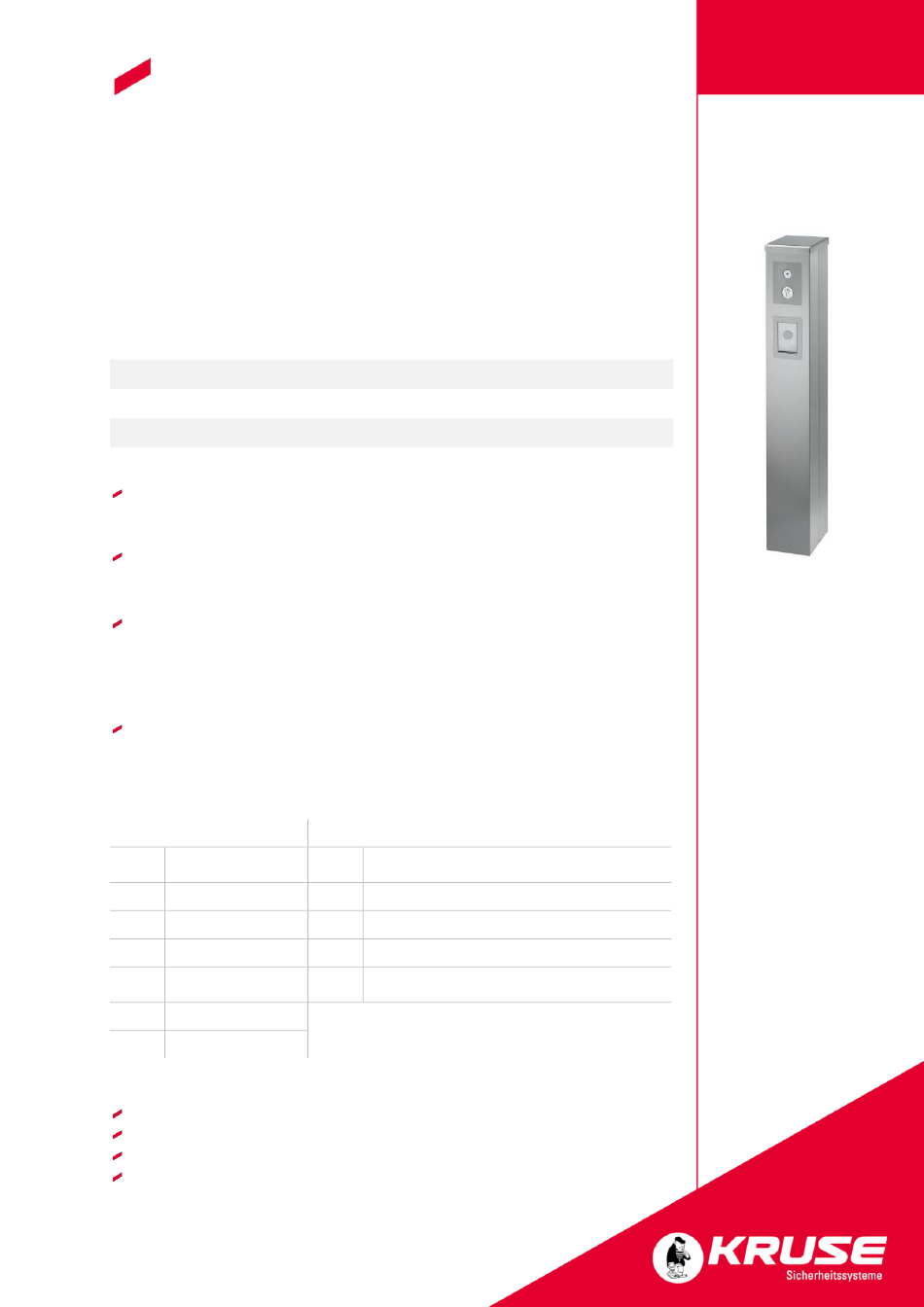

MONTAGEANLEITUNG
KRUSE UniversalSäule
1. Beschreibung
Die schlanke KRUSE UniversalSäule verwahrt in edler Optik KRUSE SchlüsselSafes und
Kommunikationskomponenten. Vorgesehen ist sie beispielsweise für KRUSE MASTIFF®
SchlüsselSafes, PZ SchlüsselSafes, das SchlüsselDepot K3/K5, das Freischaltelement (FSE)
oder einen Schlüsselschalter.
2. Lieferumfang
UniversalSäule komplett vormontiert mit bestellten Komponenten
Befestigungsmaterial
Bohrschablone
3. Projektierungshinweis
Für den Fall, dass ein Schlüssel für die Feuerwehr deponiert bzw. ein FSE eingesetzt
wird, legt die zuständige Feuerwehr grundsätzlich den Aufstellungsort der Säule in Ab-
stimmung mit dem Betreiber fest.
Laufwege freihalten!
4. Wichtige Hinweise vor der Montage
Der Untergrund für das Aufstellen der Säule sollte so beschaffen sein, dass sich die
Säule nach Befestigung mittels Chemischer Anker M12 (zugehörige Montageanleitung
beachten) oder der Ankerplatte (im Vorwege in das Fundament eingegossen) nicht ohne
Weiteres entfernen lässt. Das Fundament für die Säule sollte mindestens 100 cm x 100
cm x 80 cm groß ausgeführt sein (Empfehlung des VdS).
Eine Bohrschablone für die Bohrungen der Anker ist im Lieferumfang enthalten. Bohrun-
gen durchführen.
5. Blendenauswahl/Konfigurationsmöglichkeiten
Einzelblenden
104081 Blindplatte
524005 SchlüsselDepot K3
524010 SchlüsselDepot K5
524001 FSE PZ
MASTIFF SchlüsselSafe/
524002
FSE KRUSE
524003 SchlüsselSafe PZ
524004 SchlüsselSafe PZ 70
6. Technische Daten
Abmessungen: 1 253 x 185 x 250 mm (H x B x T)
Material: Edelstahl (1.403)
Eigengewicht: ca. 18 kg
Versandgewicht: ca. 20 kg
Kombiblenden
MASTIFF SchlüsselSafe/FSE KRUSE +
524006
MASTIFF SchlüsselSafe/FSE KRUSE
524007 MASTIFF SchlüsselSafe/FSE KRUSE + FSE PZ
524008 MASTIFF SchlüsselSafe/FSE KRUSE + SchlüsselSafe PZ
524009 SchlüsselSafe PZ + FSE PZ
524011 SchlüsselSafe PZ + SchlüsselSafe PZ
Art.-Nr. 524050
Rev. 1.3
KRUSE
UniversalSäule
