VERKABELUNG UND MONTAGE
Die gesamte Verkabelung muss gemäß den Vorgaben des National Electric Code
und der zuständigen Behörden sowie gemäß den örtlichen Vorschriften installiert
werden. Länge und Leitungsquerschnitt der Kabel müssen so ausgelegt sein, dass
die Alarmierungseinrichtungen innerhalb der für sie publizierten Spezifikationen
funktionieren. Unsachgemäße Anschaltungen können dazu führen, dass die Anlage
in einem Notfall nicht funktioniert und die Personen im betroffenen Gebäude nicht
alarmiert werden.
Die Montageplatte ist mit Leitungsquerschnitten bis 12 AWG (2,5 mm²) kompati-
bel. Bei Auslieferung sind die Klemmen der Montageplatte auf Kabel mit 12 AWG
eingestellt.
Leitungen anschließen. Dazu knapp 10 cm der Kabelisolierung am Ende der Leitung
entfernen. Dann das abisolierte Leitungsende unter die entsprechende Klemmplatte
schieben und die Klemmschraube anziehen. Eine Abisolierhilfe ist vorhanden. Ab-
bildung 6 zeigt die Kabelklemmen und die Abisolierhilfe.
Die werkseitige Oberfläche darf nicht verändert werden: Nicht überlackieren!
Die Schrauben an der Montageplatte nicht zu stark anziehen. Andernfalls könnte
sich die Montageplatte verbiegen.

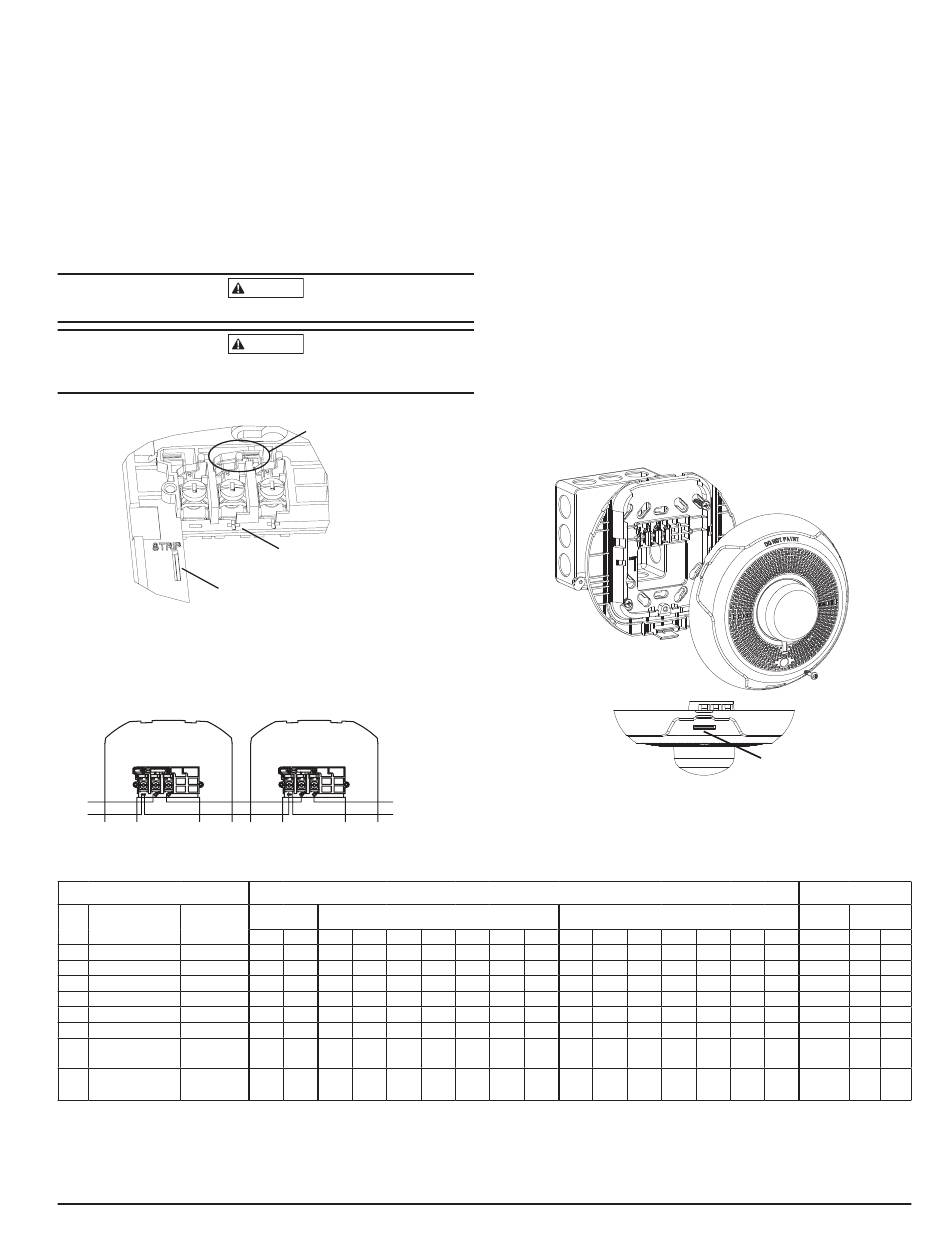

ABBILDUNG 6. KABELKLEMMEN, KURZSCHLUSSFEDER UND ABISOLIERHILFE
Abisolierhilfe
VERKABELUNG DER ANLAGE
2-adrige Sirenenblitzleuchten, Gongblitzleuchten und Blitzleuchten erfordern ledig-
lich zwei Leitungsadern für Spannungsversorgung und Überwachung (siehe Abbil-
dung 7). Für spezielle Verkabelungskonfigurationen und Sonderfälle den Hersteller
von BMZ oder Netzteil zurate ziehen.
ABBILDUNG 7. STROMKREIS MIT 2 LEITUNGSADERN
EINGANG
VON BMZ
ODER
VORGELA-
GERTEM
GERÄT
+
–
TABELLE 5. STROMAUFNAHME (mA) UND SCHALLPEGEL (dBA) DECKENMONTIERBARER GONGBLITZLEUCHTEN
Lautstärke-
Pos. Gongsignal
einstellung
1 1 Sekunde Hoch
2 1 Sekunde Niedrig
3 ¼ Sekunde Hoch
4 ¼ Sekunde Niedrig
5 Zeitcodiert Hoch
6 Zeitcodiert Niedrig
Dauersignal
7 Hoch
von 5 Sekunden
Dauersignal
8 Niedrig
von 5 Sekunden
HINWEIS: Geräte, die auf 15 oder 30 Candela eingestellt sind, funktionieren automatisch mit 12- oder 24-V-Netzteilen. Bei anderen Candela-Einstellungen sind die Geräte
nicht für den Betrieb mit 12 VDC zugelassen.
VORSICHT
VORSICHT
Kurzschlussfeder
KABELKLEMMEN
1. Negativer (-) Line-Ein- und -Ausgang
2. Positiver (+) Line-Ein- und -Ausgang
3. Positiver (+) Line-Ein- und -Ausgang
AUSGANG
ZUM
NÄCHSTEN
GERÄT
ODER EOL
+
–
8-17,5 VDC 16-33 VDC
15 30 15 30 75
96 165 47 69 117
93 162 47 68 116
94 161 48 70 117
93 157 48 69 116
93 163 48 70 116
92 160 47 69 116
98 169 54 77 124
95 166 49 71 117
KURZSCHLUSSFEDER
Alarmierungseinrichtungen von System Sensor sind mit einer Kurzschlussfeder
zwischen den Klemmen 2 und 3 der Montageplatte ausgestattet, die nach Verkabe-
lung der Anlage, aber vor Installation des letzten Geräts Durchgangsprüfungen der
Anlage ermöglicht (siehe Abbildung 6). Die Feder wird bei der Installation des Ge-
räts automatisch deaktiviert, was die Überwachung der fertigen Anlage ermöglicht.
MONTAGE UND DEMONTAGE DES GERÄTS
1. Montageplatte mit den beiden mitgelieferten Kreuzschlitzschrauben am Ab-
schlusskasten anbringen (siehe Abbildung 8).
2. Die Feldverkabelung unter Beachtung der Klemmenbezeichnung anschließen
(siehe Abbildung 6 und 7).
3. Soll das Gerät noch nicht installiert werden, die Staubschutzabdeckung anbrin-
gen, damit die Kabelklemmen an der Montageplatte nicht verschmutzen.
4. Zur Montage des Geräts an der Montageplatte:
a. Die Staubschutzabdeckung abnehmen.
b. Die Laschen oben am Gerätegehäuse in die Nuten an der Montageplatte ein-
haken.
c. Das Gerät in die richtige Position schwenken, sodass die Klemmen auf der Mon-
tageplatte einrasten. Sicherstellen, dass die Laschen an der Rückseite des Geräte-
gehäuses vollständig in die Montageplatte eingehakt sind.
d. Das Gerät mit einer Hand halten und festschrauben. Dazu die einzelne Montage-
schraube vorn am Gerätegehäuse anziehen.
Nur deckenmontierbare Modelle: Zum Abnehmen des Geräts von der Montageplatte
die unverlierbare Montageschraube lösen und die Arretiertaste drücken.
ABBILDUNG 8. MONTAGE
A0475-01
A0367-02
Stromaufnahme (mA)
95 115 150 177 15 30
137 165 202 238 63 90
137 165 200 238 63 88
138 166 202 237 65 90
137 164 199 236 64 89
138 165 199 238 64 89
136 164 198 237 63
146 173 206 245 75 100
144 168 202 239 68
3
Arretiertaste
16-33 FWR
75 95 115 150 177
147 169 184 212 245
147 169 183 212 244
149 170 184 213 246
148 168 184 216 244
148 169 184 212 245
88 147 169 183 212 245
155 178 193 221 255
91 148 170 186 217 248
A0492-01
A0574-00
Schallpegel (dBA)
8-17,5 V 16-33 V
DC DC FWR
61 62 62
56 55 55
67 70 70
61 61 61
64 66 66
59 60 60
76 78 78
62 64 64
I56-5846DE-003
