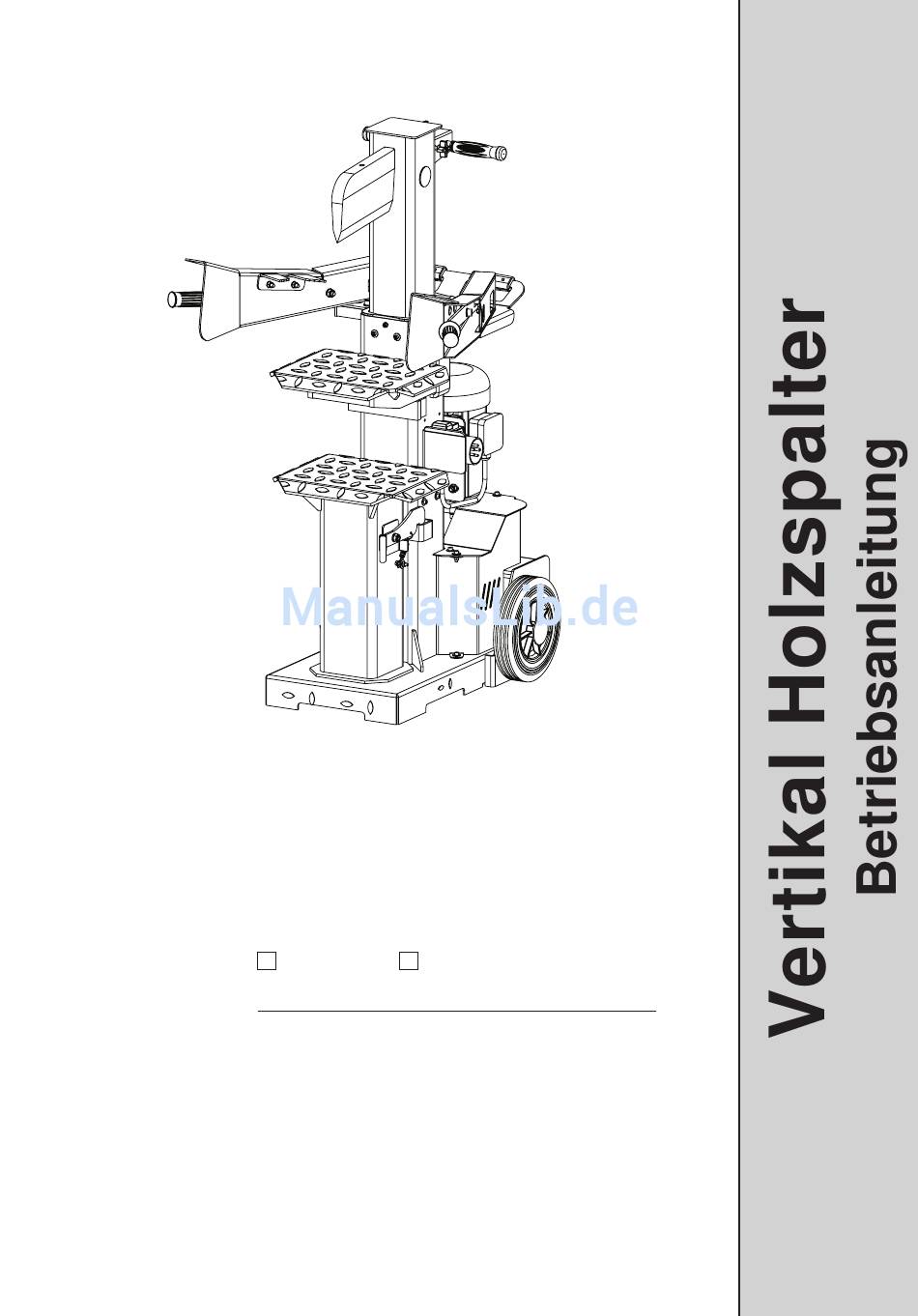

Für Ihre Sicherheit
Bitte lesen Sie unbedingt die Betriebsanleitung bevor
Sie die Maschine in Betrieb nehmen!
Modellnummer :
C092
C102
Seriennummer :
Die Modell- und Seriennummer können Sie dem Typenschild des
Holzspalters entnehmen. Sie sollten diese beiden Nummern für eine
spätere Identifizierung aufbewahren.
Bewahren Sie die Betriebsanleitung gut auf
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Santos C092
Inhaltszusammenfassung für Santos C092
- Seite 1 Für Ihre Sicherheit Bitte lesen Sie unbedingt die Betriebsanleitung bevor Sie die Maschine in Betrieb nehmen! Modellnummer : C092 C102 Seriennummer : Die Modell- und Seriennummer können Sie dem Typenschild des Holzspalters entnehmen. Sie sollten diese beiden Nummern für eine spätere Identifizierung aufbewahren.
-
Seite 2: Sicherheitsvorschriften
Sicherheitsvorschriften Sicherheitsvorschriften Symbole auf der Maschine Einleitung Lesen und verstehen Sie diese Betriebsanleitung, bevor Sie die Maschine in Betrieb nehmen. Drogen, Alkohol und Medikamenteneinfluss Verwenden Sie den Holzspalter niemals unter Drogen-, Alkohol- oder Medikamenteneinfluss. Verwendung nur unter richtigen Umwelteinflüssen! Verwenden Sie den Holzspalter nur auf trockenem, ebenem und ungefrorenem Untergrund. - Seite 3 Gesichts- und Augenschutz Durch den Betrieb des Holzspalters können ggf. Splitter in Ihr Gesicht bzw. Augen geschleudert werden! Sie könnten sich daher gravierende Verletzungen zuziehen. Tragen sie stets eine Sicherheits-Schutzbrille! Bedenken Sie, das normale Brillen keine ausreichenden Schutz bieten, ja sogar durch Glasbruch schlimmere Verletzungen verursachen ziehen können.
- Seite 4 Vermeiden Sie Verletzungen durch ungewollte Unfälle Greifen Sie niemals im Betrieb in den Arbeitsraum. Stapeln Sie die Holzstämme niemals aufeinander um mehrere Stämme gleichzeitig zu bearbeiten. Verwenden Sie NUR ihre Hände um die Hebel zu bedienen. Benutzen Sie niemals ihre Füße, Knie, ein Seil oder andere ähnliche Hilfsmittel um die Hebel zu bedienen.
-
Seite 5: Inhaltsverzeichnis
Schützen Sie die Umwelt Bringen Sie gebrauchtes Öl zu einer öffentlichen Sammelstelle oder folgen Sie an jeweiligen Bestimmungen in dem Staat in dem der Holzspalter verwendet wird. Entsorgen sie das Öl nicht in Abflüssen, im Boden oder Gewässern aller Art. Warten Sie Ihren Holzspalter sorgfältig Reinigen Sie the Maschine nach jedem Gebrauch. -
Seite 6: Einsatzbedingungen
Einsatzbedingungen Dieser Holzspalter ist ausgerichtet auf Außentemperaturen zwischen +5 C und 40 C und auf Installation in einer maximalen Höhe von 1000m über dem Meeresspiegel. Die Luftfeuchtigkeit am Arbeitsplatz soll 50% bei 40 C nicht überschreiten. Die Maschine kann bei Außentemperaturen zwischen -25 C and 55 C gelagert oder transportiert werden. -
Seite 7: Inhalt Der Transportverpackung
Inhalt der Transportverpackung A. Holzspalterrahmen……………....1 Stück B. Bedienungshebel ........2 Stück C. Abnehmbarer Unterstützungstisch……..1 Stück D. Räder.........….………2 Stück E. Radachse...……….…....…1 Stück F. Benutzerhandbuch………….…....1 Stück Aufstellen und Vorbereitung: 1. Montieren Sie die Räder mit der Achse an der Maschiene. Verwenden Sie die Unterlegscheiben an beiden Seiten der Räder. -
Seite 8: Aufstellen Und Vorbreitung
4. Stecken Sie den Bedienhebel auf den Verbindungsbolzen. 5. Verschrauben Sie den Bedienhebel mit Schraube, Unterlegscheiben und Mutter. Wiederholen Sie den Vorgang für den anderen Beinhebel. 6. Machen Sie sich vertraut mit den einzelnen Komponenten durch die Betrachtung der folgenden Bilder. -
Seite 9: Transport Des Holzspalters Zum Arbeitsbereich
Vergessen Sie niemals den Öltankverschluss zu lockern! Andernfalls wird die sich im System befindliche Luft immer wieder komprimiert und entspannt, was zur Folge hat, dass die Dichtungen des Hydraulikkreislaufes zerstört werden und der Holzspalter nicht mehr benutzbar ist. In diesem Falle distanzieren sich der Verkäufer, sowie der Hersteller von jeglichen Garanieleistungen. - Seite 10 2. Das Versorgungskabel immer so legen, dass es nicht (durch die Arbeit) beschädigt werden kann. Öffnen Sie die Entlüftungsschraube. Drehen Sie die Hydraulikölverschlusskappe ein paar Umdrehungen auf wenn immer Sie den Spalter in Betrieb nehmen. Drehen sie die Hydraulikölverschlusskappe nach dem Betrieb wieder vollständig zu. Kontrollieren Sie die Laufrichtung des Motors.
- Seite 11 10. Stellen Sie nun das zu spaltende Holz, vertikal auf den Spattisch unter dem Spaltkeil. Achten Sie darauf, dass das Holz eben und selbstständig auf dem Spalttisch steht.. Versuchen Sie niemals, Holz schräg zu spalten. Spalten Sie das Holz immer in Richtung der Holzfaserung. Legen Sie das Holz niemals gegen die Faserung ein, denn das kann zu erheblichen Beschädigungen der Mechanik und des Hydrauliksystems führen.
-
Seite 12: Auswechseln Des Ölfilters
Hydraulikölwechsel Das hydraulische System ist ein geschlossenes System bestehend aus Öltank, Ölpumpe und Steuerventilen. Ein zu niedriger Ölstand kann die Pumpe beschädigen. Der Ölpegel sollte nicht niedriger als 1-2cm unter der unteren Fläche des Öltanks sein. Das Öl sollte jedes Jahr komplett gewechselt werden. l Stellen Sie sicher, dass keine Fremdpartikel in den Öltank gelangen. -
Seite 13: Probelmbehandlung
Probelmbehandlung PROBLEM Möglicher Verursacher Fehlerbehebung durch Kein Strom in Steckdose Sicherungskasten kontrollieren Ausstecken, Kontrolle, ggf. Verlängerungskabel defekt neues verwenden. Motor startet nicht 5-poliger Stecker mit 1.5mm Durchmesser Falsch Versorgung 3~400V Bitte von Elektriker kontrollieren lassen Schater defekt. Umpolen mit einem Schraubendreher (Elektriker) Falsche Motordrehrichtung Falscher Anschluss...
