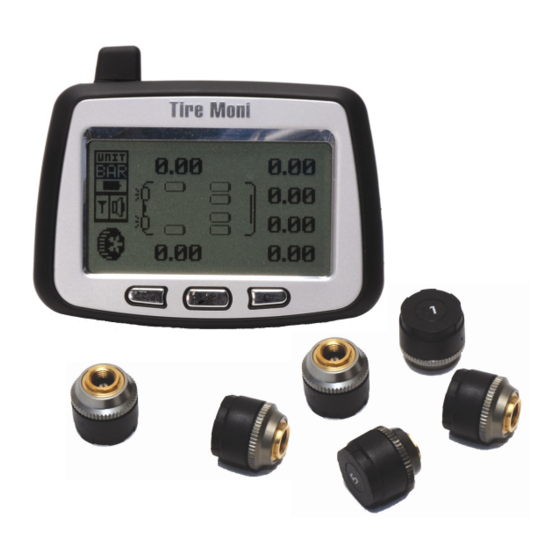

TireMoni TM-240 Bedienungsanleitung
Reifendruck überwachungs system
Inhaltsverzeichnis
.
Verantwortlicher Anbieter:
tpm-systems AG
Romanshornerstr. 117
CH-8280 Kreuzlingen, Switzerland
Fon: +41 (71) 698 6480
Fax: +41 (71) 698 6481
HRA Thurgau: CH-170.3.028.628-4
Vertrieb Deutschland:
tpm UG (haftungsbeschränkt)
Gewerbepark 26
D-86687 Kaisheim
Fon: +49 (9099) 966 4966
Fax: +49 (9099) 966 4969
GF: Michael Schröttle
TireMoni Checkair
TM-240 und TM-260
Reifendruck Überwachungs System
Bedienungsanleitung
Ausgabe v0.9 – 2011
Inhaltsverzeichnis
Inhaltszusammenfassung für TireMoni TM-240
- Seite 1 TireMoni Checkair TM-240 und TM-260 Reifendruck Überwachungs System Bedienungsanleitung Verantwortlicher Anbieter: Vertrieb Deutschland: tpm-systems AG tpm UG (haftungsbeschränkt) Romanshornerstr. 117 Gewerbepark 26 CH-8280 Kreuzlingen, Switzerland D-86687 Kaisheim Fon: +41 (71) 698 6480 Fon: +49 (9099) 966 4966 Fax: +41 (71) 698 6481 Fax: +49 (9099) 966 4969 HRA Thurgau: CH-170.3.028.628-4...
-
Seite 2: Inhaltsverzeichnis
TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM Inhalt Technische Daten VORSICHTSMASSNAHMEN Sensor-Spezifikation DIE HAUPTAUFGABEN DES TIREMONI TM-260 Frequenz 433,92 MHz EIGENSCHAFTEN DES TIREMONI TM-260 Messbereich 0 - 12 Bar (0 – 180 psi) NSTALLATION Genauigkeit Druck ± 0,2 Bar、Temperatur ±2 ° C... -
Seite 3: Konformitätserklärung
Reifendruck an. 3-Weg Adapter Stk. 10. Wenn Sie Fragen zu oder Probleme mit Ihrem TireMoni haben, die hier im Handbuch nicht beantwortet sind, wenden Sie sich bitte an den TireMoni Händler in Ihrer Nähe oder besuchen Sie www.tiremoni.com/FAQ.html im Internet. -
Seite 4: Die Hauptaufgaben Des Tiremoni Tm-260
Transport von gefährlichen Gütern. Manuelle Reifendruck-Kontrolle wird überflüssig Fahrzeuge mit vielen Rädern benötigen viel Zeit für die manuelle Reifendruck-Kontrole. Eine Überwachung des Reifendrucks während der Fahrt ist von Hand gar nicht möglich. TireMoni liefert AA 1.5 V Batterie für 2 Stk. -
Seite 5: Installation
TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM Verbindung zum Sensor verloren Installation Do it yourself (D.I.Y.): TireMoni kann in kurzer Zeit installiert werden. Wir empfehlen, die Erstinstallation vom Fachmann vornehmen zu lassen. Zu beachten: Wir empfehlen die Montage auf geeigneten Metallventilen: Achten Sie auf geeignete Länge, so dass die Sensoren nicht über die Felgenkontur heraus stehen;... -
Seite 6: Bedienelemente Anzeigegerät
Sie können das System aufwecken durch leichtes Anstossen von Sensoren und Neigehalterung Anzeigegerät oder durch Drücken auf einen der Bedienknöpfe. H. Wenn diese Hinweise nicht weiterhelfen, kontaktieren Sie Ihren TireMoni Händler oder wenden Sie sich an den TireMoni Support: www.tiremoni.com/FAQ.html... - Seite 7 TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM Beschreibung 3-Weg Adapter Anzeigegerät: Batterie geht zu Ende Die Batterie im Anzeigegerät wird durch die tägliche Benutzung verbraucht und wenn die Anschluss ans Ventil Kapazität unter einen bestimmten Wert sinkt, wird dieser Zustand am Bildschirm angezeigt als Hinweis für den Benutzer, neue Batterien bereit zu halten.
-
Seite 8: Beschreibung Graphisches Benutzer-Interface
TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM Beschreibung Graphisches Benutzer-Interface Reifendruck über der oberen Warnschwelle Sensor Batteriezustand Steigt der Reifendruck über die eingestellte obere Warnschwelle (Voreinstellung: 11 Bar) piept das Reifendruck oder Kein Symbol: Batterie OK Einheit Reifendruck/ Temperatur Anzeigegerät drei mal und zeigt einen voll ausgefüllten schwarzen Balken für das Rad mit zu viel... -
Seite 9: Installation
TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM Installation Stromspar-Modus (Schlafmodus) Das Anzeigegerät kann wahlweise mit Batterie oder über das Zigarettenanzünder-Kabel betrieben Zur optimalen Nutzung der Batteriekapazität verfügt das System (Anzeigegerät und Sensoren) werden. Hier wird zunächst der Betrieb mit Batterien erklärt. Folgen Sie den nachstehenden Schritten über ein intelligentes Energiemanagement;... -
Seite 10: Schalten Sie Das Anzeigegerät Ein
TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM Betrieb des Systems C.Setzen Sie die Batterien ein Setzen Sie die Batterien mit dem Minuspol auf die Feder und drücken Sie die Batterie sanft an Initialisierung ihren Platz bis sie vollständig im Fach liegt. -
Seite 11: Installation Der Drucksensoren
Radposition. Bitte achten Sie beim Einlegen der Batterien darauf, dass Sie die Sensorkappen Fahrzeug-Kombination): nicht verwechseln. Die Zuordnungstabellen (siehe auch www.tiremoni.com/FAQ.html) geben den Hinweis, an welcher Radposition die einzelnen Sensoren zu montieren sind. Im Beispiel ist ein Fahrzeug mit 6 Rädern (Zwillingsbereifung hinten): Legen Sie jetzt die Batterie in den Sensor ein und das Anzeigegerät piepst noch einmal zum... -
Seite 12: Batterien Im Sensor Einlegen
Im Beispiel wurde F1 (vorn rechts) gerade in Betrieb gesetzt Anmerkung: Bei einigen Modellen der Baureihe TireMoni TM-240B und TM-260B stehen nur die Fahrzeug- Anmerkung: Nach entfernen der Batterie lassen Sie den Sensor für mindestens 10 Sekunden Kombinationen Nr. 1 bis Nr. 3 zur Verfügung und die Kombinationen Nr. 4 bis Nr 6 können bei batterielos bevor Sie die Batterie wieder einsetzen. -
Seite 13: Bei Bedarf: Installation Des 3-Weg Adapters (Separat Als Zubehör Lieferbar)
TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM SET CAR TYPE - Fahrzeugtyp auswählen Schrauben Sie die Sensorkappe wieder auf Symbol / Taste Standardbelegung Stumm Temperatur Hintergrund- beleuchtung In SET CAR NEXT (nächste ADJ (Anhänger ENTER (diese TYPE Option wählen) wählen wenn... - Seite 14 TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM Legen Sie den Diebstahlschutz-Ring auf das Gewinde des 3-Weg Adapters. Mit und werden die Werte reduziert (DEC) oder erhöht (ADD). Schrauben Sie den Sensor auf den Adapter. Bitte nicht mit zu viel Kraft anschrauben.
-
Seite 15: Installieren Sie Das Anzeigegerät An Der Frontscheibe Oder Auf Dem Armaturenbrett
TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM In diesem Einstellmodus springt das Dreiecks-Icon ( ) zwischen (PRESSURE UNIT) und (TEMPERATURE DEGREE) zum Einstellen der Masseinheiten. In diesem System kann eine von Sichern Sie den 3-Weg Adapter mit der Sicherungsschraube vier Druckeinheiten – PSI., BAR, KPA. und Kg/cm gewählt werden;... -
Seite 16: Montagerahmen Am Anzeigegerät Befestigen
TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM Erweiterte Funktionen und Einstellungen Montagerahmen am Anzeigegerät befestigen Neben den drei Basisfunktionen (Stummschaltung, Temperaturanzeige und A.Zuerst Montagerahmen am Anzeigegerät einhängen Hintergrundbeleuchtung) existieren 4 erweiterte Funktionen: 1. SET UNIT: Messeinheit für Druck und Temperatur auswählen 2. - Seite 17 TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM Hintergrundbeleuchtung D.Anzeigegerät an der Frontscheibe (oder auf dem Armaturenbrett) befestigen. Im Dunkeln kann mit Hilfe der Hintergrundbeleuchtung der Reifendruck und die Temperatur abgelesen werden. Die Beleuchtung schaltet nach drei Sekunden automatisch wieder aus. Anmerkung: Verschütten Sie keine Flüssigkeiten über das Anzeigegerät.
-
Seite 18: Bedienungsanleitung
TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM TIREMONI TM-240/TM-260 REIFENDRUCKKONTROLLSYSTEM Definition der Bedienknöpfe Bedienungsanleitung Grundfunktionen der Anzeige Stumm Lage der Bedienelemente Wenn der Reifendruck oder die Temperatur in abnormalen Zustand geraten, wird der Fahrer mit Warntönen davon in Kenntnis gesetzt. Wird die 'Stumm'-Taste gedrückt, wird die akustische Warnung abgeschaltet und nur die Warnhinweise auf der Anzeige sind sichtbar.
