Ecom LSK Bedienungsanleitung

1. Anwendung
Das Leckspürgerät ecom-LSK ist zum schnellen
und sicheren Auffinden von Undichtigkeiten an
Kälteanlagen und Wärmepumpen konzipiert. Das
Gerät zeigt vorhandene Gaskonzentration im
Display an und warnt durch ein optisches und ein
akustisches Signal. Die Empfindlichkeit des
Sensors lässt sich einstellen, so dass selbst kleine
Leckagen aufgespürt werden können. Der robuste
Sensorkopf ist mit einem
Schwanenhals verbunden, so dass auch schwer
zugängliche Anlagenteile erreicht werden können.

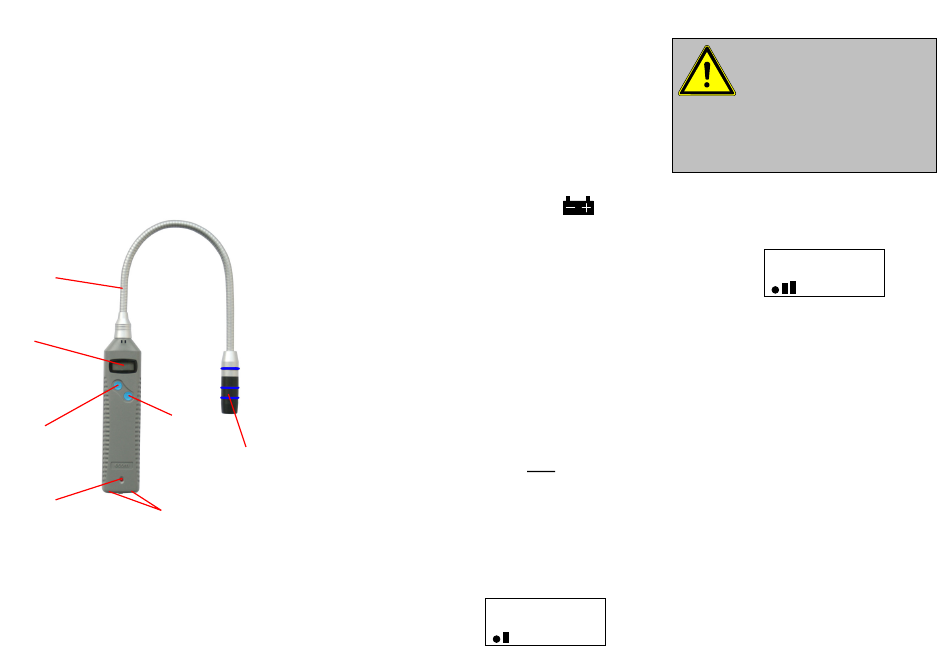

2. Geräteaufbau
Schwanenhals
Display
Taste
Taste
<I/O>
<HOLD>
LED –
Ladekontakte
Warnleuchte
ecom-LSK
3. Stromversorgung
Das ecom-LSK wird mit zwei Batterien 1,5 V AAA
(Micro) geliefert. Alternativ hierzu können auch
Akkus des Typs:
1,2 V AAA NiCd (Nickel-Cadmium)
oder 1,2 V AAA NiMh (Nickel-Metallhydrid)
verwendet werden. Sind die Batterien/Akkus fast
leer, wird dies durch Einblenden eines graue
beweglichen
Batteriesymbols oben links im Display angezeigt
(Restkapazität ca. 1 h). Sinkt die Spannung
weiter, wird das Batteriesymbol schwarz und das
ecom-LSK schaltet sich automatisch ab.
Zum Nachladen von Akkus steht eine Ladestation
(Option) zur Verfügung. Sie kann für die oben
aufgeführten Akku-Typen eingesetzt werden.
4. Batterietausch
Öffnen Sie das Batteriefach auf der Rückseite des
Gerätes und tauschen Sie die Batterien aus
(Polarität beachten).
Wichtig:
können
Rücknahmestellen von öffentlichen Entsorgern
oder an Verkaufsstellen für Batterien oder Akkus
abgegeben werden.
5. Inbetriebnahme
Sensorkopf
Schalten Sie das ecom-LSK in nicht mit Gas
belasteter Luft (gleiche klimatische Bedingungen
wie an zu überprüfender Anlage) durch Druck auf
die Taste <I/O> (bis Signal ertönt) ein. Das Gerät
beginnt mit einer Aufheizphase in der der Sensor
auf Betriebstemperatur gebracht wird (laufende
Balkenanzeige). Nach Ablauf der Aufheizphase
wird durch 3-maligen Piepton Betriebsbereitschaft
signalisiert
Gaskonzentration als Balkendiagramm angezeigt:
-1 Balken = keine Konzentration
-14 Balken = max. Konzentration
2 ecom-LSK
Verbrauchte Batterien oder Akkus
sowohl im Werk als auch
und im Display wird
6. Lecksuche
Substanzen wie Silikone,
halogenierte Kohlenwasserstoffe,
Schwefelverbindungen und
Phosphorverbindungen führen zu
Empfindlichkeitsverlusten
Führen Sie den Sensorkopf langsam an der zu
prüfenden Installation entlang. Sobald das Gerät
sich einer Undichtigkeit nähert, reagiert die
Messwertanzeige und bei Überschreitung der
ersten Schaltschwelle (2 Balken im Display) blinkt
die rote LED auf.
Das Blinken der rote Signal-LED, begleitet von
einem akustischen Signal (abschaltbar), zeigt eine
erhöhte Konzentration
Kältemitteln an. Mit steigender Konzentration wird
der Signalton intensiver, die Anzahl der Balken im
an
Display steigt und die rote Signal-LED blinkt in
kürzeren Abständen. Die bisher registrierte größte
Konzentration wird durch Anzeige eines grauen
Balkens dargestellt
Empfindlichkeit
Empfindlichkeit nach Einschalten) kann
Stufen eingestellt werden (siehe Einstellungen).
7. Nullpunkt
Abweichungen der Balkenanzeige vom Nullpunkt
können auf Null gesetzt werden, indem die Taste
<HOLD> gedrückt wird (Schleppanzeige wird
zurückgesetzt). Die Veränderung des Nullpunktes
wird durch Blinken des ersten Balkens angezeigt.
die
Wird die Taste <HOLD> länger als 2 Sekunden
gedrückt gehalten, stellt sich der ursprüngliche
Nullpunkt wieder ein (kein Blinken des ersten
Balkens).
3 ecom-LSK
Bleitetraethyl,
organische
teilweise irreversiblen
(Sensorvergiftung)!
von gasförmigen
(Schleppanzeige). Die
des Sensors (mittlere
in 3
