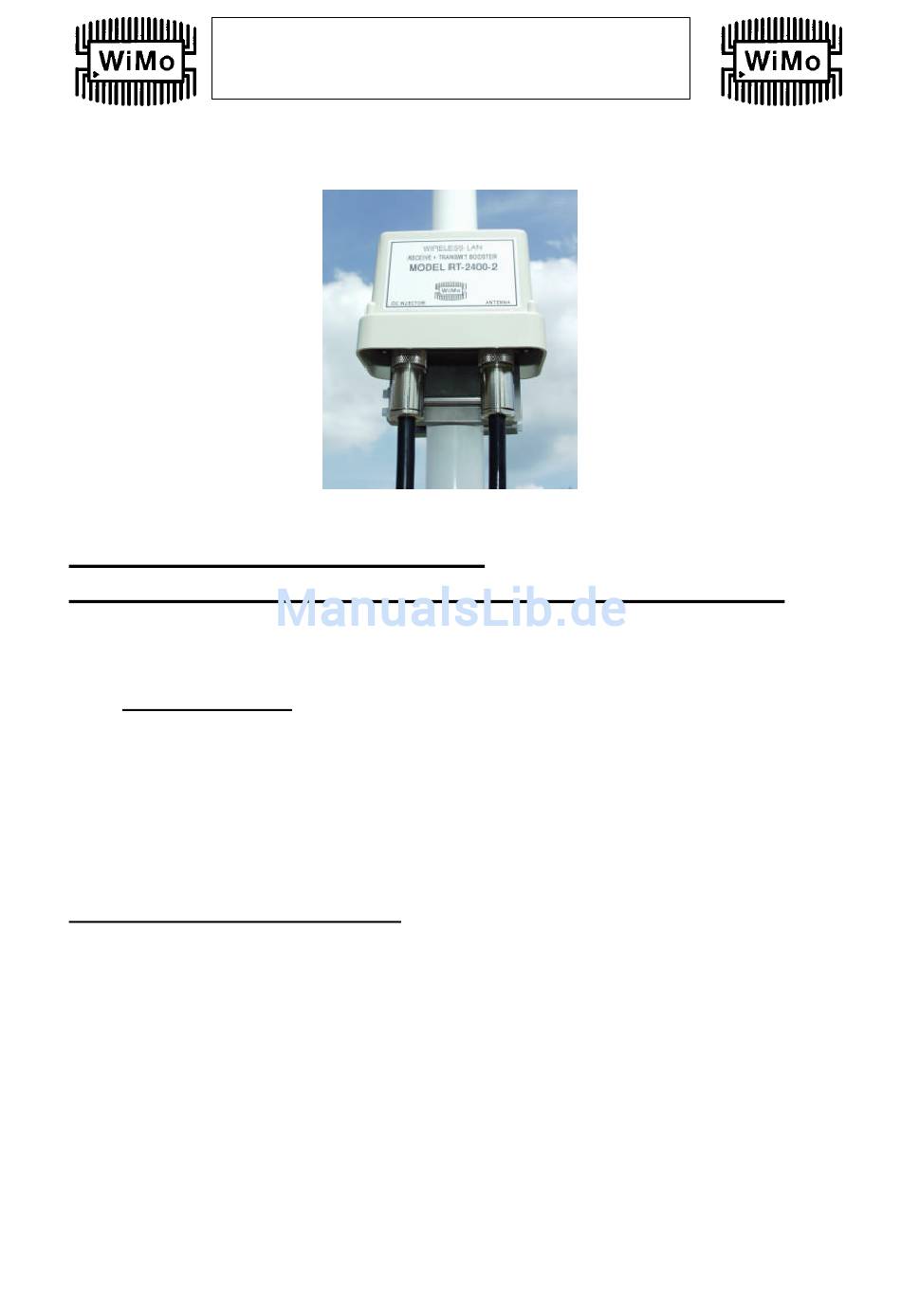

RT-2400-2
WLAN Sende- und Empfangsverstärker
Bedienungsanleitung
Achtung! Wichtige Hinweise.
Vor Inbetriebnahme des Gerätes unbedingt lesen!
Der Verstärker liefert je nach Höhe der Steuerleistung eine HF-
Ausgangsleistung bis zu einem (1) Watt HF.
In Verbindung mit gewinnbringenden Richtantennen kann damit
eine nicht zulässige effektive Strahlungsleistung (EIRP) erzielt
werden, die 100 mW deutlich überschreitet!
Die in der Bundesrepublik Deutschland und in der Europäischen
Gemeinschaft maximal zulässige effektive Strahlungsleistung
(EIRP) beträgt 100 mW (0.1 Watt)!
Hiervon ausgenommen sind nur Behörden und Dienste mit
Sondergenehmigungen der RegTP.
Bitte beachten Sie unbedingt:
Sie dürfen dieses System nur in der nachfolgend beschriebenen
Konfiguration einsetzen:
1. Rundstrahl- Antenne mit 5 dBi Gewinn
2. Koaxkabel ECOFLEX 10, 1m lang (0.24 dB Verlust)
3. RT 2400-2 WLAN-Verstärker
4. Koaxkabel ECOFLEX 10, 55 m lang (13.2 dB Verlust)
5. LUCENT ORINOCO Wavelan Card PC 24E-H-ET

Werbung

loading

Inhaltszusammenfassung für WiMo RT-2400-2

  • Seite 1 RT-2400-2 WLAN Sende- und Empfangsverstärker Bedienungsanleitung Achtung! Wichtige Hinweise. Vor Inbetriebnahme des Gerätes unbedingt lesen! Der Verstärker liefert je nach Höhe der Steuerleistung eine HF- Ausgangsleistung bis zu einem (1) Watt HF. In Verbindung mit gewinnbringenden Richtantennen kann damit eine nicht zulässige effektive Strahlungsleistung (EIRP) erzielt werden, die 100 mW deutlich überschreitet!
  • Seite 2 RT-2400-2 WLAN Sende- und Empfangsverstärker Hiermit wird sichergestellt, daß die max. zulässige Strahlungsleistung von 100 m W EIRP nicht überschritten wird. Sie als Anwender sind verantwortlich für die korrekte Installation gemäß der hier beschriebenen Konfiguration. Das Koaxkabel darf auf keinen Fall gekürzt werden, da hierdurch die Strahlungsleistung die zulässigen Grenzwerte überschreiten würde.
  • Seite 3 RT-2400-2 WLAN Sende- und Empfangsverstärker...
  • Seite 4 WLAN Sende- und Empfangsverstärker Funktionsbeschreibung Das WLAN-System RT2400-2 beinhaltet eine Rundstrahl-Antenne mit 5 dBi Gewinn,einen bi-direktionalen Verstärker (RT-2400-2) , ECOFLEX 10 Koxkabel und eine LUCENT 11 MB Wavelan-Card. Der RT2400-2 verstärkt die Sendeleistung und den Empfang. Dieses ist ein Grund für die hohen Reichweiten, die mit dem Gerät erzielt werden können.
  • Seite 5 RT-2400-2 WLAN Sende- und Empfangsverstärker...

  • Seite 6: Specifications

    Versorgungsspannung in das Koaxkabel. Zusätzlich benötigt: Netzteil 12-14V, 1A Hersteller: WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 6978 WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 6978 http://www.wimo.com...

  • Seite 7: Benannte Stelle

    EN 301 489-17 V1.2.1 (2002-08) EN 60950 (elektrische Sicherheit) Benannte Stelle EMCC Dr. Rasek Kennnummer 0678 Hersteller WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Diese Erklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt. Herxheim, den 11.3.2004 (Dipl. Ing. Volkmar Junge)
