TRU Components 2481790 Kurzanleitung

Step-up spannungsregler
Vorschau ausblenden
Diese Anleitung herunterladen
1
2
3
4

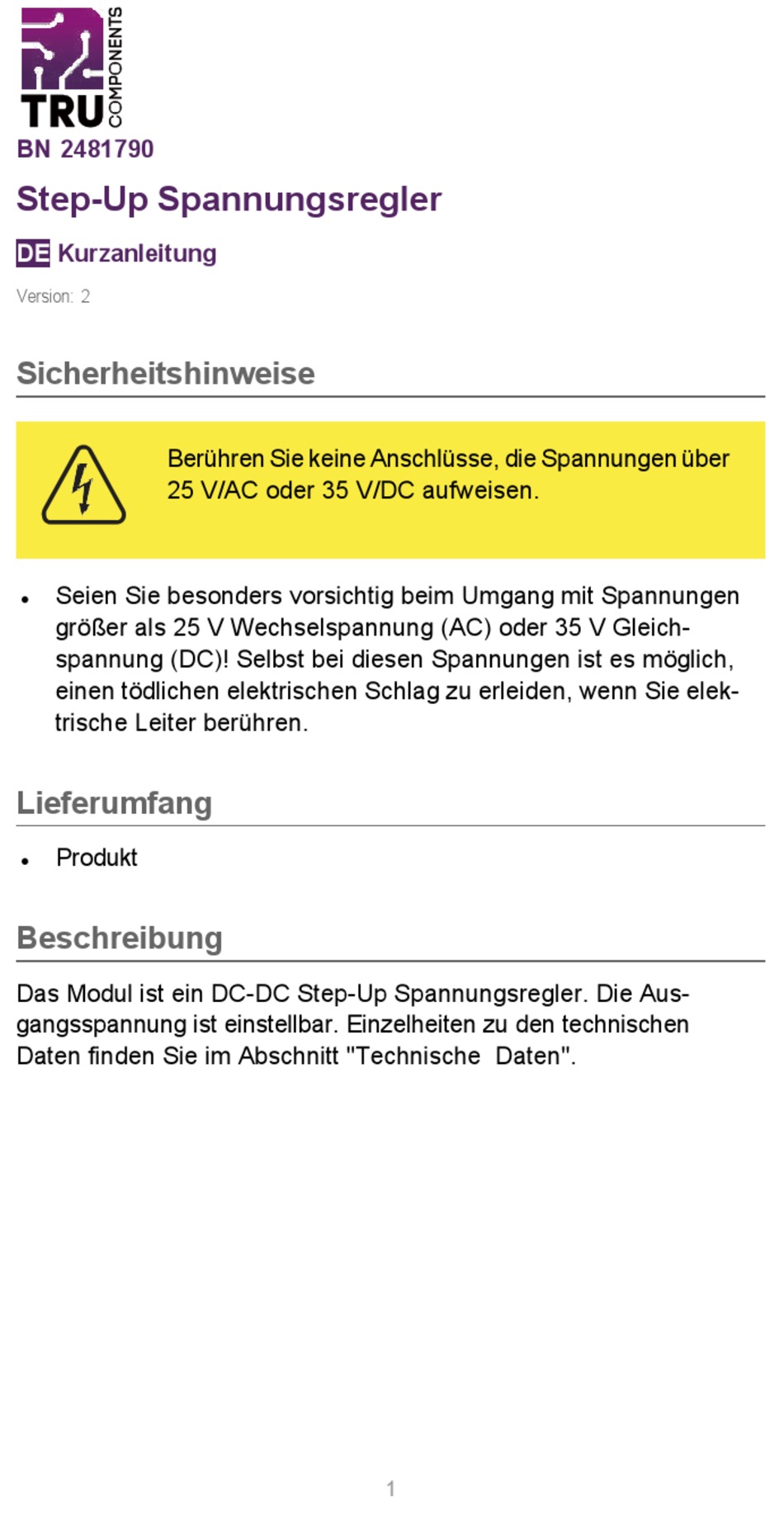

BN 2481790
Step-Up Spannungsregler
DE
Kurzanleitung
Version: 2
Sicherheitshinweise
Seien Sie besonders vorsichtig beim Umgang mit Spannungen
größer als 25 V Wechselspannung (AC) oder 35 V Gleich-
spannung (DC)! Selbst bei diesen Spannungen ist es möglich,
einen tödlichen elektrischen Schlag zu erleiden, wenn Sie elek-
trische Leiter berühren.
Lieferumfang
Produkt
Beschreibung
Das Modul ist ein DC-DC Step-Up Spannungsregler. Die Aus-
gangsspannung ist einstellbar. Einzelheiten zu den technischen
Daten finden Sie im Abschnitt "Technische Daten".
Berühren Sie keine Anschlüsse, die Spannungen über
25 V/AC oder 35 V/DC aufweisen.
1
loading

Inhaltszusammenfassung für TRU Components 2481790

  • Seite 1 BN 2481790 Step-Up Spannungsregler Kurzanleitung Version: 2 Sicherheitshinweise Berühren Sie keine Anschlüsse, die Spannungen über 25 V/AC oder 35 V/DC aufweisen. Seien Sie besonders vorsichtig beim Umgang mit Spannungen  größer als 25 V Wechselspannung (AC) oder 35 V Gleich- spannung (DC)! Selbst bei diesen Spannungen ist es möglich,...
  • Seite 2 Pinout / Pin Map Anzeige Beschreibung Eingangsspannung (+) Eingangsspannung (-) OUT- Ausgangsspannung (-) OUT+ Ausgangsspannung (+) Einstellung der Ausgangsspannung (geeig- neten Schraubendreher verwenden)
  • Seite 3 Technische Daten Chip LM2577 Eingangsspannung 3,5 - 35 V/DC Ausgangsspannung 5,0 - 55 V/DC (einstellbar) Dauerhaft: 2 A Eingangsstrom Peak: 3 A Abmessungen (ca.) (L x B x H) 43 x 30 x 12 mm Gewicht (ca.) 15 g Entsorgung Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden.
  • Seite 4 Impressum Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elek- tronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
