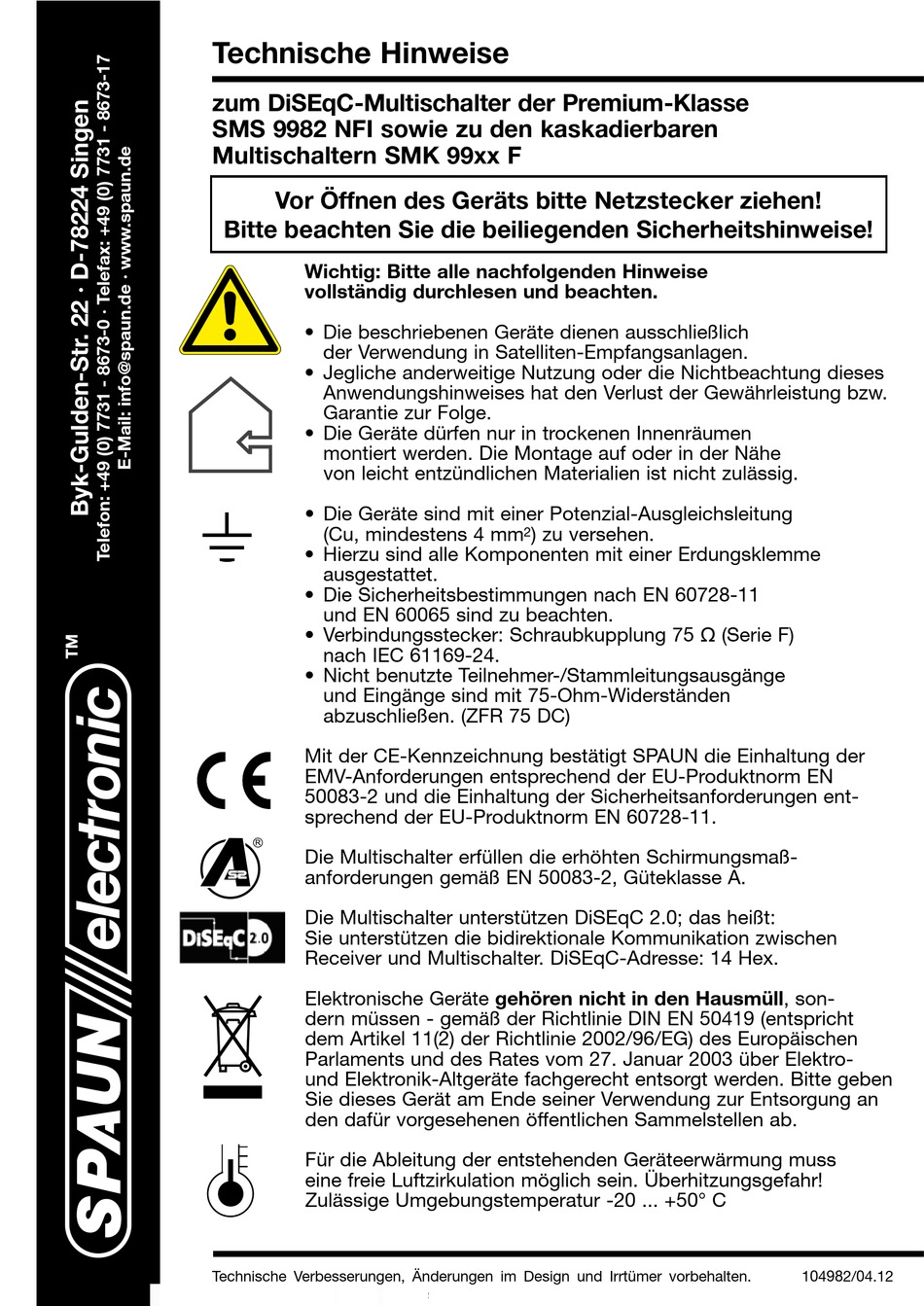

Technische Hinweise
zum DiSEqC-Multischalter der Premium-Klasse
SMS 9982 NFI sowie zu den kaskadierbaren
Multischaltern SMK 99xx F
Vor Öffnen des Geräts bitte Netzstecker ziehen!
Bitte beachten Sie die beiliegenden Sicherheitshinweise!
Wichtig: Bitte alle nachfolgenden Hinweise
vollständig durchlesen und beachten.
• Die beschriebenen Geräte dienen ausschließlich
der Verwendung in Satelliten-Empfangsanlagen.
• Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses
Anwendungshinweises hat den Verlust der Gewährleistung bzw.
Garantie zur Folge.
• Die Geräte dürfen nur in trockenen Innenräumen
montiert werden. Die Montage auf oder in der Nähe
von leicht entzündlichen Materialien ist nicht zulässig.
• Die Geräte sind mit einer Potenzial-Ausgleichsleitung
(Cu, mindestens 4 mm
• Hierzu sind alle Komponenten mit einer Erdungsklemme
ausgestattet.
• Die Sicherheitsbestimmungen nach EN 60728-11
und EN 60065 sind zu beachten.
• Verbindungsstecker: Schraubkupplung 75  (Serie F)
nach IEC 61169-24.
• Nicht benutzte Teilnehmer-/Stammleitungsausgänge
und Eingänge sind mit 75-Ohm-Widerständen
abzuschließen. (ZFR 75 DC)
Mit der CE-Kennzeichnung bestätigt SPAUN die Einhaltung der
EMV-Anforderungen entsprechend der EU-Produktnorm EN
50083-2 und die Einhaltung der Sicherheitsanforderungen ent-
sprechend der EU-Produktnorm EN 60728-11.
Die Multischalter erfüllen die erhöhten Schirmungsmaß-
anforderungen gemäß EN 50083-2, Güteklasse A.
Die Multischalter unterstützen DiSEqC 2.0; das heißt:
Sie unterstützen die bidirektionale Kommunikation zwischen
Receiver und Multischalter. DiSEqC-Adresse: 14 Hex.
Elektronische Geräte gehören nicht in den Hausmüll, son-
dern müssen - gemäß der Richtlinie DIN EN 50419 (entspricht
dem Artikel 11(2) der Richtlinie 2002/96/EG) des Europäischen
Parlaments und des Rates vom 27. Januar 2003 über Elektro-
und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben
Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an
den dafür vorgesehenen öffentlichen Sammelstellen ab.
Für die Ableitung der entstehenden Geräteerwärmung muss
eine freie Luftzirkulation möglich sein. Überhitzungsgefahr!
Zulässige Umgebungstemperatur -20 ... +50° C
Technische Verbesserungen, Änderungen im Design und Irrtümer vorbehalten.
) zu versehen.
2
104982/04.12

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Spaun Electronic SMS 9982 NFI

  • Seite 1 Technische Hinweise zum DiSEqC-Multischalter der Premium-Klasse SMS 9982 NFI sowie zu den kaskadierbaren Multischaltern SMK 99xx F Vor Öffnen des Geräts bitte Netzstecker ziehen! Bitte beachten Sie die beiliegenden Sicherheitshinweise! Wichtig: Bitte alle nachfolgenden Hinweise vollständig durchlesen und beachten. • Die beschriebenen Geräte dienen ausschließlich der Verwendung in Satelliten-Empfangsanlagen.
  • Seite 2: Standby-Funktion

    Kompakt-Multischalter SMS 9982 NFI Einsetzbar ➜ als Einzelbaustein für 8 Teilnehmer, ➜ zur Kaskadierung mit SMK 99xx F, ➜ als Nachverstärker oder ➜ als Abschlussbauteil in einer Kaskade. Stromversorgung • Der Kompakt-Multischalter verfügt über ein internes, energiesparendes Schaltnetzteil (Eingangsspannungsbereich: U~ 100 ... 240 V, 50...60 Hz).
  • Seite 3: Sat-Zf-Verteilung

    Der terrestrische Verstärkerzug (47 ... 862 MHz) ist durch eine integrierte Gegentaktendstufe BK-tauglich. • Die Terrestrik kann im Multischalter SMS 9982 NFI komplett passiv verteilt werden. Dazu muss der Pegelsteller bis zum Anschlag gegen den Uhrzeigersinn gedreht werden. Der terrestrische Verstärker ist dann ausgeschaltet und überbrückt.
  • Seite 4 Abschlusswiderstände liegen dem Multischalter SMS 9982 NFI bei. In Abhängigkeit der Verteildämpfung können in Verbindung mit einem SMS 9982 NFI typisch zwei, max. drei Multischalter SMK 99xx F hintereinander geschaltet werden. Zur Versorgung weiterer Teilnehmer / Receiver ist ein Basis- Multischalter SMS 9982 NFI als Nachverstärker einzusetzen.
  • Seite 5 Kaskadierbare Multischalter Technische Daten SMK 9962 F Typ-Bezeichnung SMK 9982 F SMK 99122 F SMK 99162 F 842397 842398 842399 Bestell-Nr. 842396 SMK 9989 F SMK 99129 F SMK 99169 F SMK 9969 F Typ-Bezeichnung 842410 Bestell-Nr. 842382 842383 842409 Frequenzbereich 1x 5...862 MHz / 8x 950 ...
  • Seite 11 SMS 9982 NFI...
  • Seite 12 SMK 9969 F SMK 9989 F SMK 99169 F SMK 99129 F...
