Wittmann Spring Montageanleitung

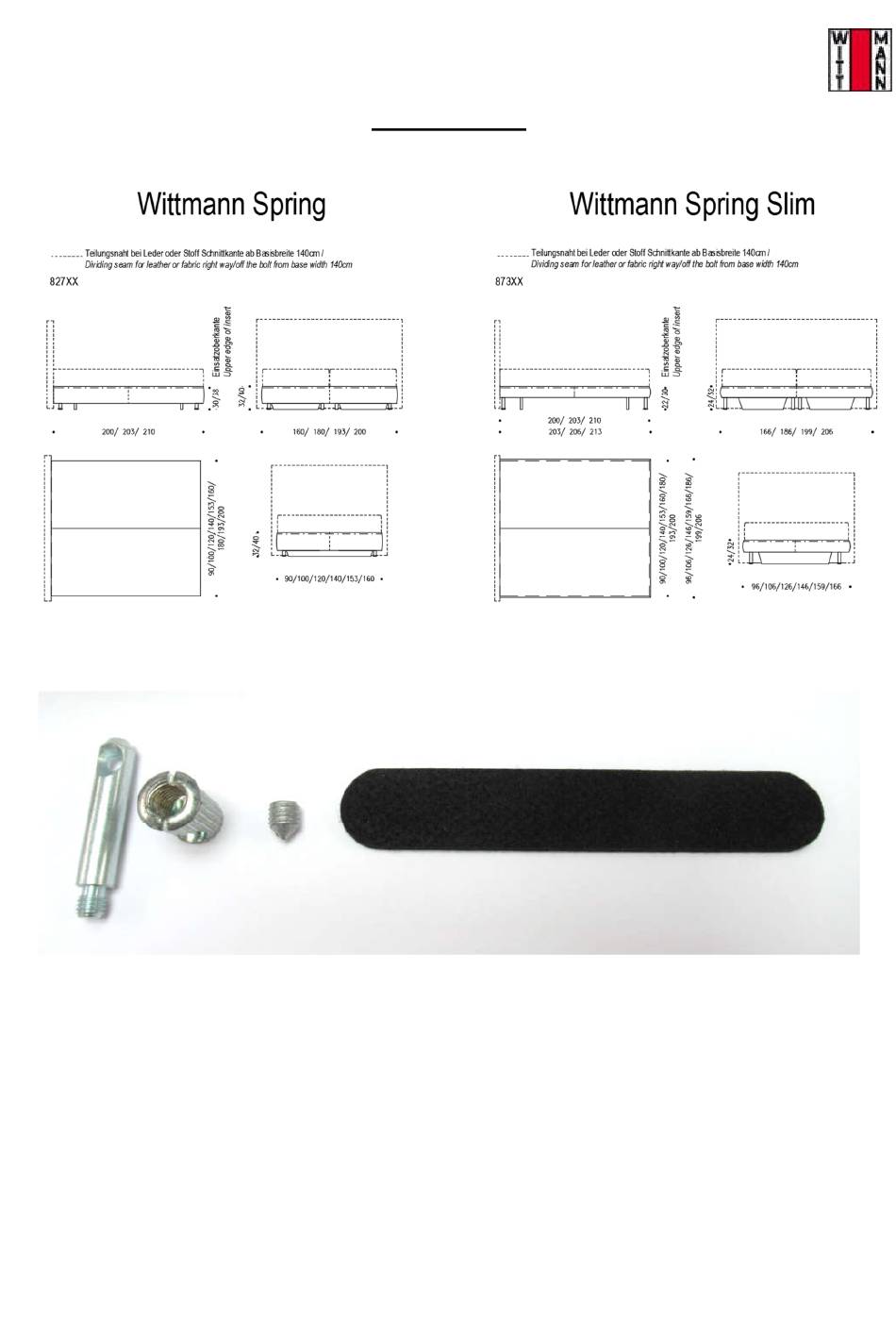

Montageanleitung für Kufen an Wittmann Spring Slim Basis:
[A]
Verbinder
Bolzen
[B]
Verbinder
Gehäuse
- Bettbasis auspacken und verkehrt auf eine saubere Unterlage legen.
- Kufen und das für die Montage benötigte Kleinmaterial auspacken und es auf eine saubere und
weiche Unterlage legen.
- Verbinder Gehäuse [B] vorsichtig mit einem Hammer in die Bohrungen der Kufen einschlagen.
Das Loch des Gehäuses muss parallel zur Bohrung sein !!! [Bild Nr. 1]
- Verbinder Bolzen [A] an der Unterseite der Basis eindrehen. Loch des Bolzens muss parallel zur
Längsseite der Bettbasis verlaufen !!! [Bild Nr. 3]
- Kufen auf die Verbinder Bolzen [A] stecken. [Bild Nr. 4]
- Verbinder Schraube [C] mittels Kreuzschraubenzieher ins Verbinder Gehäuse [B] eindrehen.
[Bild Nr. 6]
- Klebefilz [D] auf die Unterseite der Kufe kleben. [Bild Nr. 7]
- Bettbasis wenden
Kufenmontage
[C]
Verbinder
Schraube
Wittmann Möbelwerkstätten GmbH
[D]
Klebefilz
