Verwandte Anleitungen für GliderCG Scale Mini 300-2021
Inhaltszusammenfassung für GliderCG Scale Mini 300-2021

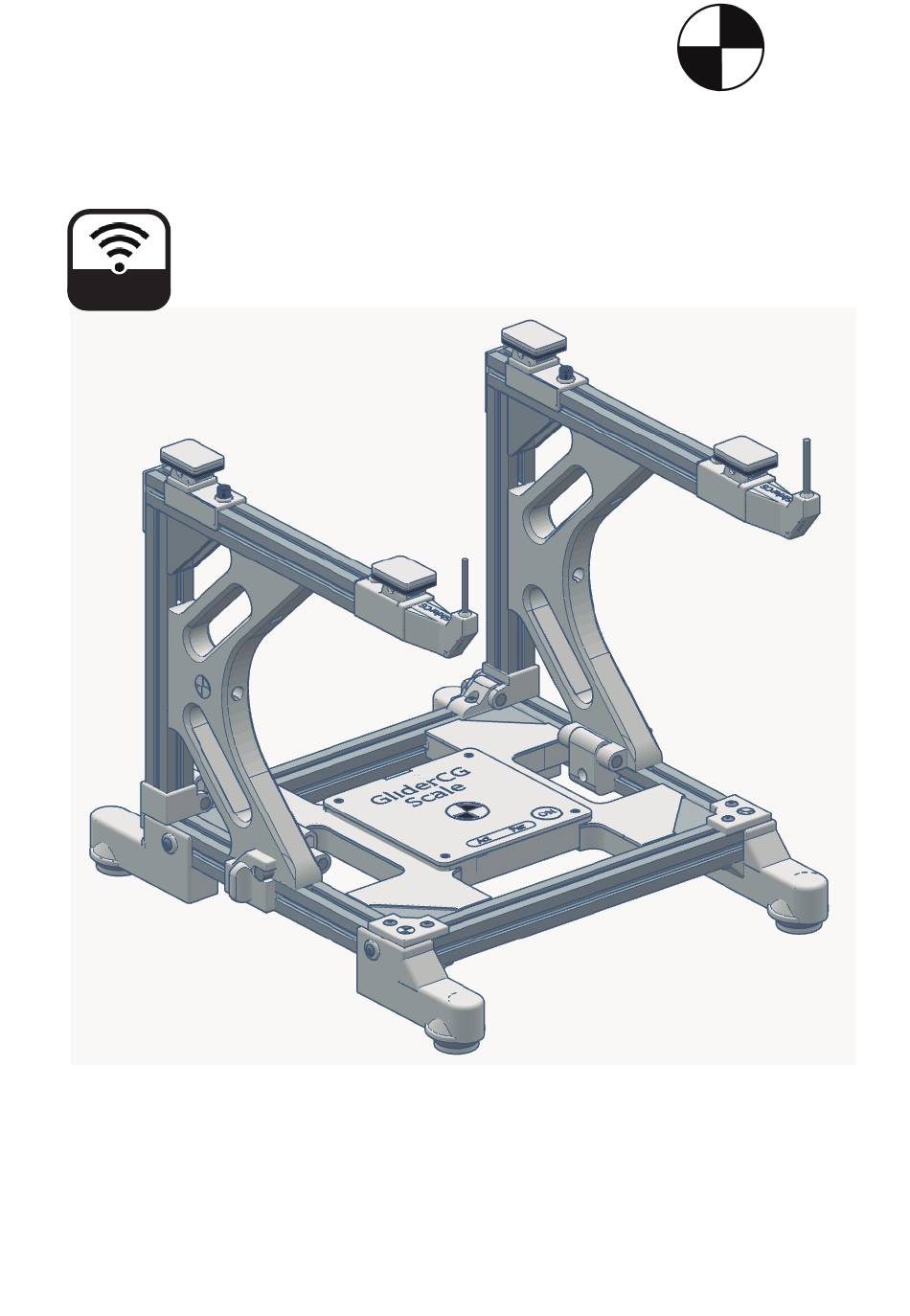

- Seite 1 GliderCG Scale Mini Digitale Schwerpunktwaage Wi-Fi Handbuch Model 300-2021...
- Seite 2 Dank ihres neuen Designs, das die Bewegung der hinteren Stützpunkte gleich- gültig der Rumpfgröße zum Anpassen an verschiedene Flügelgrößen erlaubt, kann die GliderCG Scale Mini sowohl für große als auch kleine Modelle (ab 200g) verwendet werden. GliderCG Scale Mini kann genaue Informationen liefern über:...
- Seite 3 K ist durch die Konstruktion der Waage vorgegeben. Eigenschaften GliderCG Scale Mini ist ein Präzisionsgerät, das vor der Auslieferung sorgfältig hergestellt, montiert und kalibriert wurde. Material: Verstärktes Aluminium und Plastikteile aus PLA (Polymilchsäure). Abmessungen Höhe x Breite x Tiefe: 330x325x368 mm Abmessungen zusammengeklappt: Höhe x Breite x Tiefe: 110x325x368 mm...
- Seite 4 GliderCG Scale Mini Eigenschaften Gleitkufen Stifte an der Vorderkante USB-C Ladebuchse Power Led 330mm Sensor Bein Netzschalter 368mm 325mm Armverriegelun Aktivitäts LED Sensor Abdeckung...
- Seite 5 Inbetriebnahme der GliderCG Scale Mini Vergewissern Sie sich, dass der Akku des GliderCG Scale Mini vollständig aufge- laden ist. GliderCG Scale Mini ist ein völlig kabelloses Gerät, das einen LiPo-Ak- ku als Energiequelle verwendet, der aufgeladen werden muss, damit es funk- tioniert.
- Seite 6 GliderCG Scale Mini Inbetriebnahme der GliderCG Scale Mini Aufklappen der GliderCG Scale Mini Entfernen Sie das exible Band und klappen Sie den rechten Seitenarm vorsichtig aus (von hinten gesehen).
- Seite 7 GliderCG Scale Mini Inbetriebnahme der GliderCG Scale Mini Aufklappen der GliderCG Scale Mini Senkrecht nach unten drücken, bis der Arm in das Aluminiumpro l einrastet.
- Seite 8 GliderCG Scale Mini Inbetriebnahme der GliderCG Scale Mini Aufklappen der GliderCG Scale Mini Sobald der Arm in Position ist, blockieren Sie ihn mit den Schiebeverschlüssen. Dadurch wird verhindert, dass sich die Arme während des Gebrauchs bewe- gen. Wiederholen Sie diesen Vorgang mit dem linken Arm. Danach ist die Waage ist einsatzbereit.
- Seite 9 GliderCG Scale Mini Verwendung der GliderCG Scale Mini Die GliderCG Scale Mini ermöglicht es Ihnen, die hinteren Stützen zu verschieben, um verschiedene Flügelgrößen anzupassen, wodurch Sie Ihr Gerät mit fast allen Modellen Ihres Hangars ab 200g verwenden können. Um die hinteren Stützen zu verschieben, brauchen Sie nur die Befestigungsschrauben zu lösen und die Stützen an den gewünschten Punkt zu verschieben, indem Sie den...
- Seite 10 Netzwerk keine Internetverbindung hat und Sie werden gefragt, ob Sie eine andere WiFi-Verbindung auswählen möchten. Sie können "Nein" wählen. In der Zeit, in der Sie GliderCG Scale Mini benutzen, hat Ihr Gerät KEINE Inter- netverbindung. Ö nen Sie Ihren Webbrowser und ö nen Sie ein neues Fenster oder rufen Sie eine neue URL auf, die Sie noch nie zuvor eingegeben haben, z.
- Seite 11 Sie be nden sich nun auf dem Hauptmenü. Dieser zeit den Schwerpunkt in Millimetern sowie das Gesamtgewicht des Modells in Gramm an, CG View. Jetzt können Sie Ihr Modell auf die oberen Pads des GliderCG Scale Mini setzen und darauf achten, dass die Vorderkante des Flügels die beiden vorderen Stifte berührt.
- Seite 12 GliderCG Scale Mini Verwendung der GliderCG Scale Mini Rufen Sie die verschiedenen Geräteoptionen auf, indem Sie die Menütaste anklicken: Die erste Menüoption „Tarieren“ ermöglicht Ihnen, die Gewichtsmessung auf Null zu setzen bzw. die Waage zu tarieren. Da die hinteren Stützen des Flügels bewegt werden können, um diese an die verschiedenen Flügelgrößen Ihres Modells anzupassen, ist es erforder-...
- Seite 13 GliderCG Scale Mini Verwendung der GliderCG Scale Mini Waage tarieren Wenn Sie die Taste „Tara“ anklicken, führt das Gerät eine Nullkalibrierung aller Sensoren durch und kehrt zur Ansicht CG View auf der Hauptseite zurück. Wenn Sie die Option „Menü“ anklicken, können Sie zu den Menüoptionen zurückkehren.
- Seite 14 GliderCG Scale Mini Verwendung der GliderCG Scale Mini Die Lateralbalance bietet Informationen über das Gewicht jeder Seite unseres Modells sowie den Gewichtsunterschied zwischen beiden Seiten in Gramm. Dies ist eine besonders nützliche Option, um die Gewichtsabweichung zwischen beiden Ober ächen zu überprüfen und diese gegebenenfalls zu korrigieren.
- Seite 15 GliderCG Scale Mini Verwendung der GliderCG Scale Mini Zielansicht, erlaubt uns, die Einstellungen der Schwerpunktposition zu veran- schauli- chen, die wir in der Menüoption Zielauswahl gespeichert haben, welche wir später betrachten. Auf diesem Bildschirm sehen wir, inwieweit sich unsere Schwerpunktposition seit der Speicherung bis jetzt auf Grund der verschiedenen Änderungen, die...
- Seite 16 GliderCG Scale Mini Verwendung der GliderCG Scale Mini Zielauswahl, die folgende Menüoption, erlaubt uns, die Einstellungen der Schwerpunktposition unserer Modelle zu speichern, um diese später wieder- herzustellen. Wenn Sie die Option Auswahl anklicken, können Sie unter den Modellen in der Liste auswählen sowie den Namen und die Schwerpunktposition in Millime-...
- Seite 17 GliderCG Scale Mini Laden der Akkus: Die GliderCG Scale wird mit einer LiPo-Batterie betrieben, die von Zeit zu Zeit wieder- aufgeladen werden muss. Verwenden Sie ein Standard USB-C-Kabel, um sie an einem Computer, Ihrem USB-Ladegerät oder dem Ladegerät Ihres Mobiltelefons wieder aufzuladen.
- Seite 18 GliderCG Scale Mini Sicherheitshinweise GliderCG Scale ist kein Spielzeug. Die Benutzung ist für Personen ab 18 Jahren vorgesehen. Hitzeeinwirkung und direktes Sonnenlicht unbedingt vermeiden. Wasserkontakt vermeiden. Sicherheitsinformationen für Lithiumbatterien Sie dürfen die Lithiumbatterien niemals ö nen, ins Feuer werfen oder Stößen ausset- zen, da giftige Dämpfe austreten und eine Explosionsgefahr besteht.
- Seite 19 Dichiarazione di conformità Declaración de conformidad Hersteller / Verantwortliche Person Manufacturer / responsible person Fabricant / Personne responsable Fabbricante / Persona responsabile Fabricante /Persona responsible GliderCG / Marco A. Moreno 2014/53/UE 2006/66/CE erklärt, dass das Produkt 2014/30/UE declares that the product 2001/95/CE déclare que le produit...
- Seite 20 GliderCG Tools for competition gliders, modelists and enthusiasts www.glidercg.com facebook.com/glidercg instagram.com/glidercg/...
