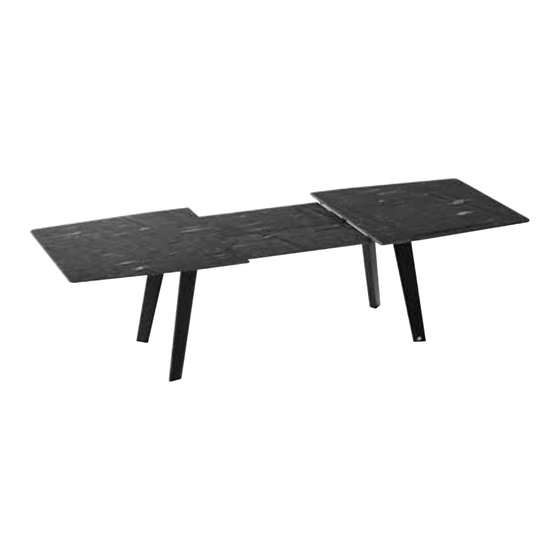

DRAENERT FONTANA 1460 Montageanleitung
Quicklinks
Verwandte Anleitungen für DRAENERT FONTANA 1460
Inhaltszusammenfassung für DRAENERT FONTANA 1460
- Seite 1 MONTAGE ASSEMBLY 1460 FONTANA...
-
Seite 2: Inhalt Der Lieferung
MONTAGE 1460 FONTANA - STEIN UND HOLZ INHALT DER LIEFERUNG (zum Verbleib beim Kunden) - 1 vormontierter Auszugrahmen inkl. Faltplatten - 2 Tischplattenhälften - 2 Beinbügel oder 2 Wangen - 10 Senkkopfschrauben M8 x 20 mm - 4 Senkkopfschrauben M10 x 30 mm - 4 Senkkopfschrauben M10 x 55 mm - Materialinformation Zum Verbleib beim Händler/Monteur - bei Erstlieferung:... - Seite 3 Montieren Sie die Beine oder Wangen gemäß den farblichen Markierungen auf beiden Seiten. Heben Sie das montierte Untergestell auf einer Seite an und entfernen Sie die beiden Böcke. Schneiden Sie die beiden Transportsicherungen (Kabelbinder) an der Unterseite des Tisches ab. Entfernen Sie den Transportschaumstoff zwischen den Platten, indem Sie die Faltplatten etwas heraus- ziehen und den Schaumstoff entnehmen.
- Seite 4 Achten Sie darauf, dass die vier herausstehenden Zylinderköpfe an der Tischplatte in die Bohrungen des Auszugsrahmens eingreifen. 10 I Drehen Sie erst die kurzen Senkkopfschrauben M10 x 30 mm an der Außenseite des Rahmens, dann die langen Senkkopfschrauben M10 x 55 mm an der Innenseite des Rahmens ein, ziehen Sie diese aber noch nicht fest.
-
Seite 5: Bedienung
AUSRICHTEN AUFGRUND VON BODENUNEBENHEITEN Stehen die Plattenteile über die Diagonale schräg zueinander, handelt es sich um Bodenunebenheiten. Der Rahmen ist einstellbar. Lösen Sie ein wenig an der tieferliegenden Seite einer Platte die Befestigungs- schrauben der Beine oder Wangen (Nr.1) und drehen Sie die nebenanliegenden Gewindestifte (Nr. - Seite 6 Kantenschutz edge protection. transportiert werden. A horizontal transport inevitably leads to a Liegender Transport führt zum Plattenbruch! breakage of the table tops. DRAENERT GMBH STEIGWIESEN 3 88090 IMMENSTAAD / BODENSEE GERMANY FON +49 (0) 7545 – 2080 info@draenert.de www.draenert.de...
