Bedienungsanleitung
Stand: 11/2022 - Version 1.00
Seite 2
Art.-Nr. 23567

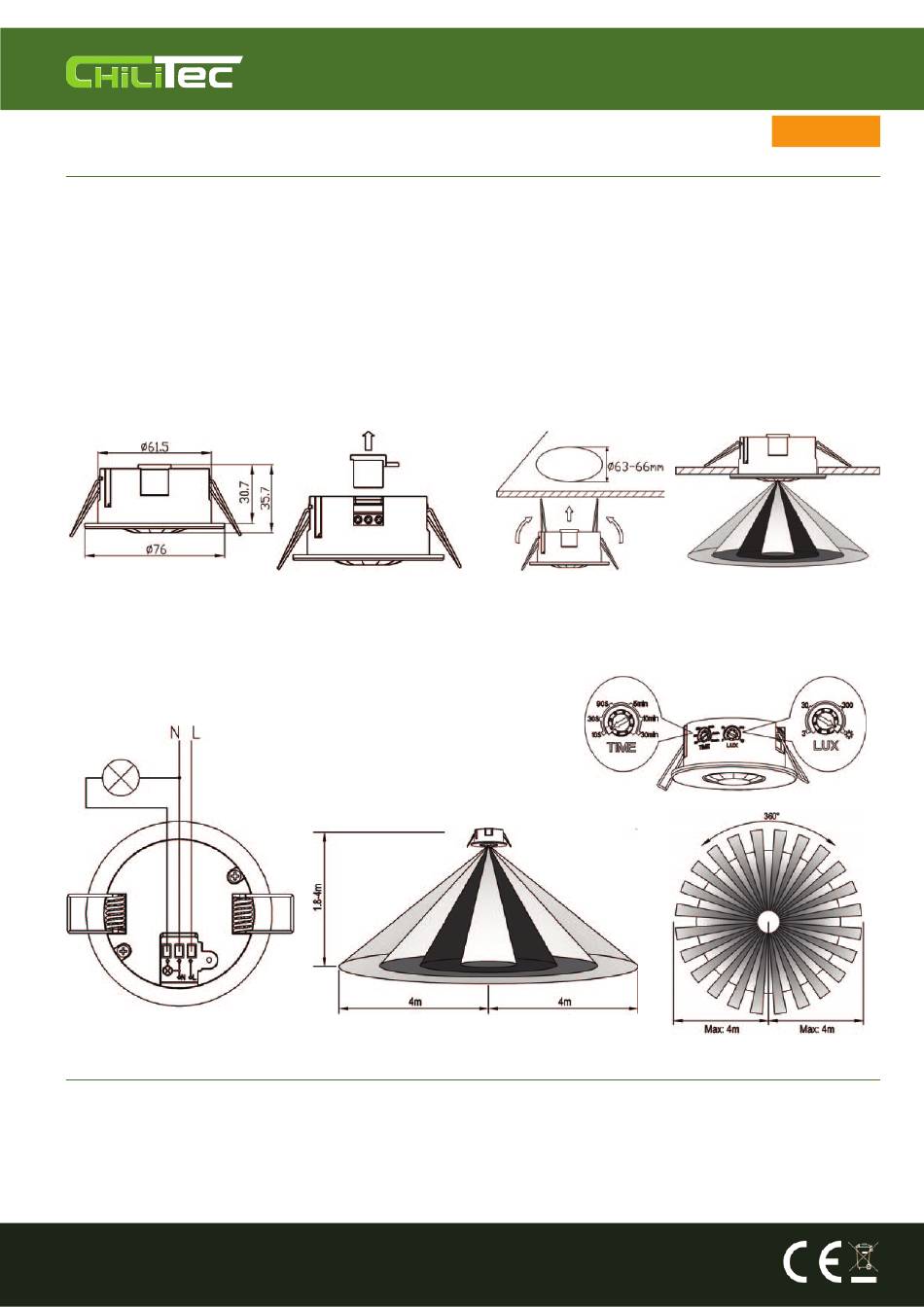

Installation und Sicherheit (Sicherheitshinweise siehe auch Seite1)
Anschluss oder Installation darf nur von Elektro-Fachpersonal durchgeführt werden! • Schalten Sie bei allen Arbeiten
den Stromkreis, in dem die Installation ausgeführt wird, an der Hauptsicherung komplett ab! Anderenfalls besteht LE-
BENSGEFAHR!! • Montieren Sie für optimale Funktion den Bewegungsmelder quer zur Laufrichtung des Bereiches,
abgetastet werden soll. Wenn sich Personen direkt auf den Bewegungsmelder zubewegen, ist die Funktion nur be-
dingt gegeben! • Stecken Sie die abisolierten Adern (max. 10mm) der Zu - und Ausgangsleitung in die Klemme am
Bewegungsmelder und schrauben diese gut fest! Prüfen Sie festen Sitz der Adern. • Nicht in der Nähe von Wärme-
oder Kältequellen installieren.
Wichtige Hinweise:
Der Sensor ist NICHT geeignet für z.B. Wechselschaltungen, Kreuzschaltungen, Tasterschaltungen (Stromstoßrelais)
Der Sensor ist konzipiert um von einem Installationsort, alleinig einen oder mehrere Verbraucher (z.B. 2 Lampen) in
einem Stromkreis ein -oder auszuschalten. Der Sensor ersetzt einen EIN /AUS Schalter, KEINEN Wechsel -oder Kreuz-
schalter!
Einstellungen
Zeit & Dämmerungsschwelle
Schließen Sie L (Phase) und Lo (Phase Ausgang zur Lampe) an. Der Sensor
braucht einen Nullleiter (N) um betrieben zu werden.
Einstellungen und Funktionstest
Stellen Sie nun den Regler für LUX auf „rechts Anschlag > Sonne <"! Stellen Sie die Zeiteinstellung auf „links Anschlag
> 10Sek < ". Befestigen Sie die Abdeckplatte und stellen Sie den Strom wieder an. Jetzt ist der Bewegungssensor
aktiv und reagiert auf Personen im Erfassungsbereich. Nach ca. 10 Sekunden schaltet der Sensor wieder aus. Passen
Sie zum Schluss die Einschaltzeit (TIME) und die Dämmerungsschwelle (LUX) wunschgemäß an.
Vervielfältigung nur mit Genehmigung durch
EAR (WEEE): DE25841852
ChiliTec GmbH, Bäckerberg 12, 38165 Lehre
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
