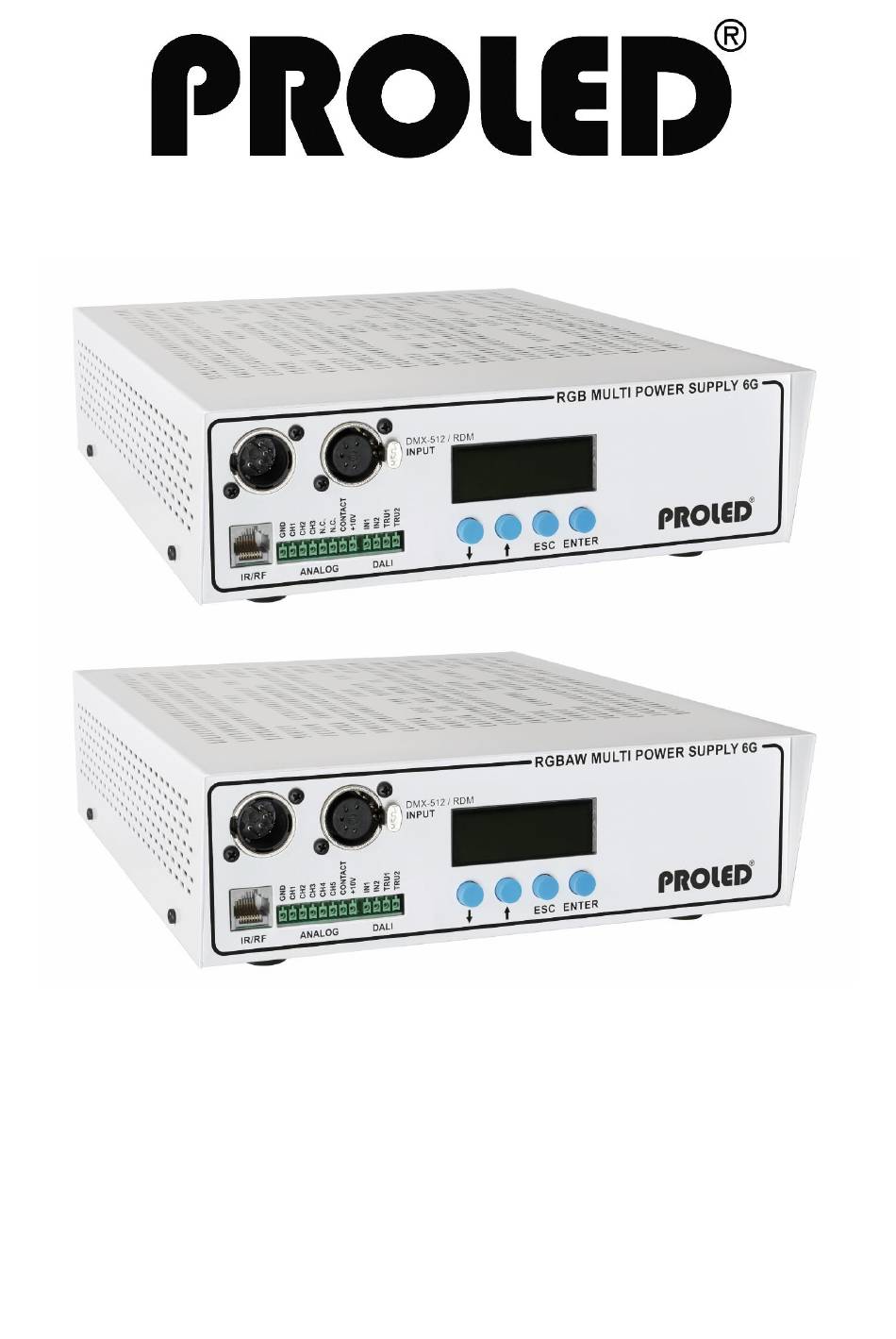

- Seite 1 DMX MULTI POWER SUPPLY 6G Bedienungsanleitung Version 01 – 28/02/2023 User´s Manual Version 01 – 28/02/2023...
-
Seite 2: Vor Inbetriebnahme Beachten
，Vor Inbetriebnahme beachten! ， Vielen Dank, dass Sie sich für das PROLED MULTI POWER SUPPLY 6G entschieden haben. Bitte lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Falls das Gerät beim Transport beschädigt wurde, benachrichtigen Sie bitte sofort ihren Händler. Bitte unternehmen Sie nichts, bevor Sie ihren Händler kontaktiert haben. -
Seite 3: Bestimmungsgemäßer Gebrauch
，Bestimmungsgemäßer Gebrauch ， Das PROLED MULTI POWER SUPPLY 6G ist ausgelegt zur Steuerung von LED Leuchten wie Flex Strips, Ingrounds, Wall Lights, Bars, Wallwashers etc. Die große Breite an verarbeitbaren Steuersignalen (DMX, DALI oder 0/1-10V) erlaubt den Einsatz in verschiedenen Umgebungen. Bereits eingebaute oder selbst erstellte Programme ermöglichen es dem Controller auch selbstständig zu... -
Seite 4: Eingänge Und Ausgänge
Es wird DALI DT6 und DT8 (xy-Koordinaten & Dynamic White) unterstützt. IR/RF – Remote control Anschluß Das Netzteil kann über IR oder RF Steuerungen angesteuert werden. Ein spezieller Empfänger ist notwendig. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... -
Seite 5: Generelle Informationen
，INBETRIEBNAHME， Wenn das Netzteil an die Spannungsversorgung angeschlossen ist, ist es funktionsbereit. Während der Initialisierungsphase wird das PROLED-Logo für eine kurze Zeit dargestellt. Nach ca. 3 Sekunden wechselt das Display automatisch. Der Controller ist jetzt in einer der 3 Betriebsarten betriebsbereit. Die Betreibsart kann Softwareseitig über das Display ausgewählt werden. -
Seite 6: Eingangssignal
Das Netzteil arbeitet im 0/1-10V-Modus, wenn der entsprechende Eingang ausgewählt ist. SETUP– Zugang zum Einstellungsmenü 0/1-10V – Kanäle werden gemäß analogem Signal gesteuert MANUAL – Gewünschte Farbe kann über die Tasten manuell eingestellt werden SINGLE – Vorinstallierte Programme können aufgerufen werden MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... - Seite 7 Menu mit den Hauptgruppen dargestellt. Mit den AUFWÄRTS/ABWÄRTS-Tasten kann das gewünschte Menü gewählt werden. Durch Drücken der ENTER-Taste wird das hervorgehobene Menü geöffnet. Durch Drücken der ESC-Taste oder nach 10 Sekunden ohne Tastenbetätigung, kehrt das System zum Hauptmenü wieder zurück. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 8 Controller eingestellt werden müssen. Ein Master kann bis zu 102/170 (RGBAW/RGB) Unitsw ansteuern. Drücken Sie die ENTER-Taste um Änderungen zu speichern. Durch Drücken der ESC-Taste können Sie den Modus jederzeit ohne Änderungen zu speichern verlassen. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
-
Seite 9: Hauptmenü
Durch Drücken der ESC-Taste können Sie den Modus jederzeit ohne Änderungen zu speichern verlassen. Wenn DMX PRIORITY aktiv ist (siehe: SETUP MENU – DMX PRIORITY) werden die aktuellen Programme durch DMX-Werte überschrieben. Sobald das DMX-Signal stoppt, wird das aktuelle Programm automatisch fortgesetzt. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... -
Seite 10: Programm Editieren
Bedienungsanleitung / Users manual Die voreingestellten Programme können über PROLED PC-DMX/RDM Interface oder manuell über Programmpunkt PROGRAMM EDITIEREN editiert geändert werden. originalen Werksprogramme können über SETUP – OPTIONS – FACORY SETTINGS wieder zurück geholt werden. ，HAUPTMENÜ – MASTER， Nur im DMX-Modus Gleiche Funktionen und Operationen wie im SINGLE-Modus, aber zusätzlich wird ein DMX-Signal für... - Seite 11 AUFWÄRTS- und ABWÄRTS-Taste mehmals bis x1 erscheint). Drücken Sie die ABWÄRTS-Taste um die PWM-Frequenz zu erniedrigen bis die LED fast ausgeht. Wenn Sie ESC-Taste drücken, wird der eingestellte Wert gespeichert und der Controller kehrt zum SETUP-Menü zurück. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
-
Seite 12: Kalibrierung
Drücken Sie die AUFWÄRTS/ABWÄRTS-Taste um den Wert der gewählten Farbe zu ändern. Wenn Sie die AUFWÄRTS- und ABWÄRTS-Taste gleichzeitig drücken ist es möglich die Werteänderungs- rate zu verändern, x1, x10, x100, x1000 und x10000. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... -
Seite 13: Bezeichnung
，SETUP – AUSGANG KONFIG – KANAL BEZEICHNUNG， In diesem Menü können Sie wählen, ob die Ausgänge mit Ziffern oder Buchstaben bezeichnet werden. Als Buchstaben sind die Kombinationen RGB (3ch Version) oder RGBAW / RGBCW (5ch-Version) möglich MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... -
Seite 14: Setup - Ausgang Konfig
HINWEIS: Für die meisten Anwendungen, vor allem bei Farbwechsel, reicht eine 8 bit Auflösung. Bei speziellen Anwendungen, wie z. B. im Theater, kann es vorkommen, dass man kleine Intensitäts- unterschiede benötigt. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... - Seite 15 Programm oder die eingestellte Farbe wird unterbrochen. Das DMX- Signal wird ausgeführt. Sobald das DMX-Signal nicht mehr vorliegt kehrt der Controller automatisch zum vorher ausgeführten Programm oder zu der manuellen Farbeinstellung zurück. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 16 Für RGB Strips wird diese Einstellung benutzt. Es werden 3 Kanäle zur Ansteuerung benutzt. Bitte tragen Sie unter dem Manüpunkt LED KALIBRIERUNG die Werte für Lumen Farbwellenlängen ein, diese korrekte Farbdarstellung benötigt werden. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 17 Der Bereich kann 0-10V oder 1-10V betragen und hängt von Ihrem Signalgeber ab. Zum Speichern der Einstellung drücken Sie bitte die ENTER-Taste. Durch Drücken der ESC-Taste können Sie den Menüpunkt jederzeit ohne Änderungen zu speichern verlassen. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
-
Seite 18: Setup - Eingang Konfig
Schritt auszuwählen, den Sie ändern möchten. Wählen Sie mit der ENTER-Taste den gewünschten Bearbeitungpunkt aus und nehmen die gewünschten Änderungen mit der AUFWÄRTS- und ABWÄRTS-Taste vor. Die SPEED- und WAIT-Zeit kann für jeden einzelnen Schritt separat eingestellt werden. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... - Seite 19 Zum Speichern der Einstellung drücken Sie bitte die ENTER-Taste. Durch Drücken der ESC-Taste können Sie den Menüpunkt jederzeit ohne Änderungen zu speichern verlassen. Nachfolgende Sprachen sind verfügbar: • English • Deutsch • Ungarisch MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 20 Durch Drücken der AUFWÄRTS- bzw. ABWÄRTS-Taste können Sie den Kontrast des Displays einstellen um ein bequemes Ablesen zu ermöglichen. Zum Speichern der Einstellung drücken Sie bitte die ENTER-Taste. Durch Drücken der ESC-Taste können Sie den Menüpunkt jederzeit ohne Änderungen zu speichern verlassen. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
-
Seite 21: Werkseinstellungen
• Software-Version • Software-Datum • Hardware-Version • Hardware-Datum • RDM Identifikationsnummer • Betriebsstundenzähler • Anzahl der Einschaltvorgänge • Gerätename • Geräteversion • Displayart und Kanalanzahl • Max Spannung • DALI Typ MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... -
Seite 22: Versionen Der Proled Multi Power
Bedienungsanleitung / Users manual ，VERSIONEN DER PROLED MULTI POWER NETZTEILE， 90 Watt Common Anode 90 Watt Common Cathode 180 Watt Common Anode 180 Watt Common Cathode 300 Watt Common Anode 300 Watt Common Cathode 90 Watt Common Anode 90 Watt... - Seite 23 Bedienungsanleitung / Users manual ，ANSCHLUSSDIAGRAMME RGB VERSION ， ANALOG - ANSCHLUSS - 0/1-10V aktiv ANALOG - ANSCHLUSS – 100 kOhm Potentiometer (2-PIN) MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 24 Bedienungsanleitung / Users manual ANALOG - ANSCHLUSS – 10 kOhm Potentiometer (3-PIN) ANALOG - ANSCHLUSS – Schalter (nur AN/AUS) MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
-
Seite 25: Dmx-Anschluss
Bedienungsanleitung / Users manual DMX - ANSCHLUSS DALI DT6 / DT8 - ANSCHLUSS MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... -
Seite 26: Analog - Anschluss 0/1-10V
Bedienungsanleitung / Users manual ，ANSCHLUSSDIAGRAMME RGB AW VERSION， ANALOG - ANSCHLUSS 0/1-10V ANALOG - ANSCHLUSS – 100 kOhm Potentiometer (2-PIN) MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... - Seite 27 Bedienungsanleitung / Users manual ANALOG - ANSCHLUSS – 10 kOhm Potentiometer (3-PIN) ANALOG - ANSCHLUSS – Schalter (nur AN/AUS) MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
-
Seite 28: Dmx/Rdm - Anschluss
Bedienungsanleitung / Users manual DMX/RDM - ANSCHLUSS DALI DT6 / DT8 - ANSCHLUSS 02.23 Technische Änderungen vorbehalten MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... - Seite 49 Bedienungsanleitung / Users manual ，CONNECTION DIAGRAM RGB VERSION ， ANALOGUE - CONNECTION - 0/1-10V aktive ANALOGUE - CONNECTION – 100 kOhm Potentiometer (2-PIN) MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 50 Bedienungsanleitung / Users manual ANALOGUE - CONNECTION – 10 kOhm Potentiometer (3-PIN) ANALOGUE - CONNECTION – Switch (only ON/OFF) MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 51 Bedienungsanleitung / Users manual DMX/RDM - CONNECTION DALI DT6 / DT8 - CONNECTION MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 52 Bedienungsanleitung / Users manual ，CONNECTION DIAGRAM RGBAW VERSION ， ANALOGUE - CONNECTION 0/1-10V ANALOG - CONNECTION – 100 kOhm Potentiometer (2-PIN) MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 53 Bedienungsanleitung / Users manual ANALOG - CONNECTION – 10 kOhm Potentiometer (3-PIN) ANALOG - CONNECTION – Switch (only ON/OFF) MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 54 Bedienungsanleitung / Users manual DMX/RDM - CONNECTION DALI DT6 / DT8 - CONNECTION 02.23 Technical amendments reserved MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
