MS STANDABLE MEETING Montageanleitung Und Benutzerhandbuch

Elektrisch höhenverstellbarer konferenztisch

Werbung

STANDABLE
Elektrisch höhenverstellbarer Konferenztisch - MEETING

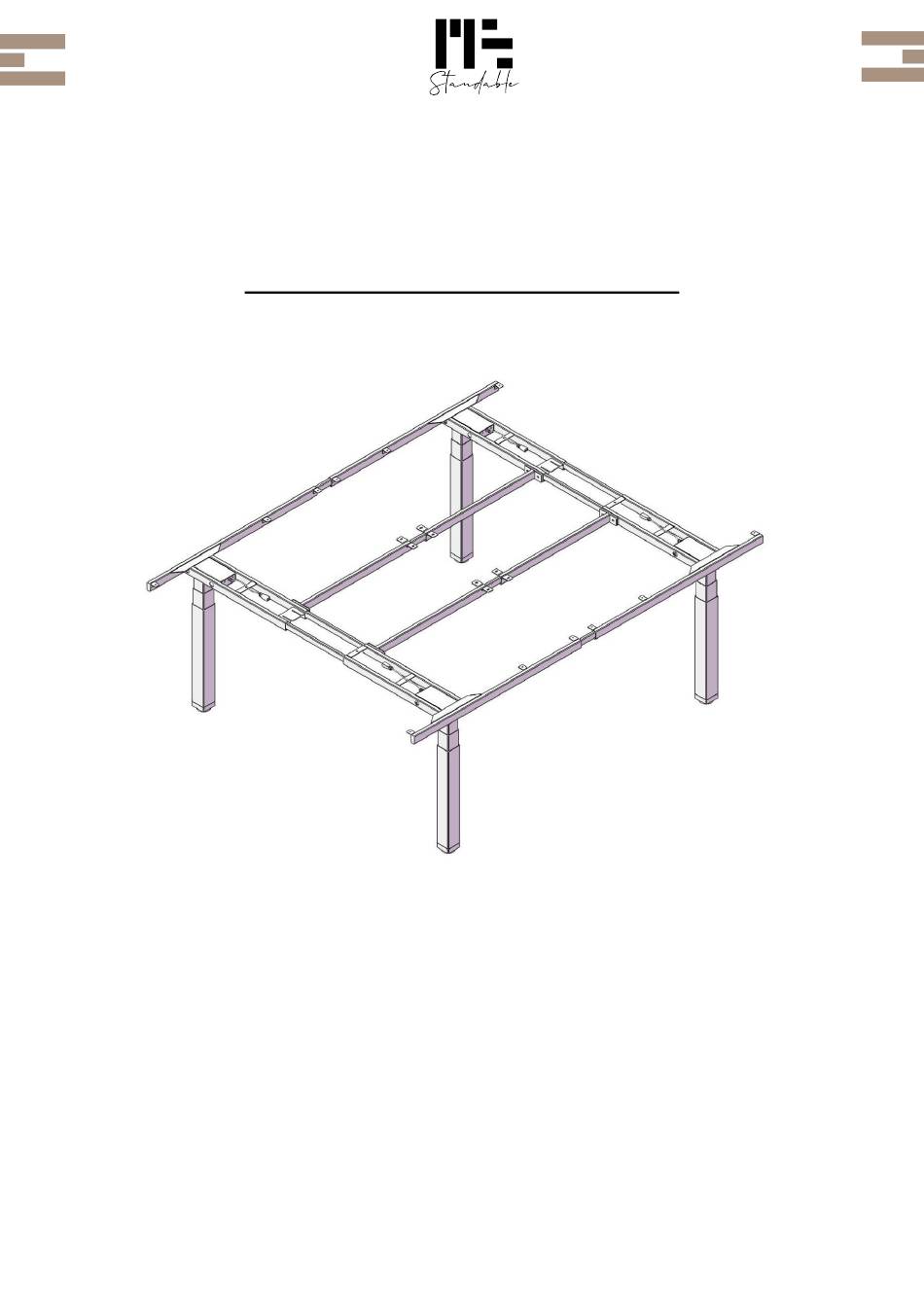

Montageanleitung und Benutzerhandbuch
Liste der Einzelteile -------------------------------------------------------------- Seite 1
Montageanleitung -------------------------------------------------------- Seite 2 bis 6
Steuereinheit ---------------------------------------------------------------------- Seite 7

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MS STANDABLE MEETING

  • Seite 1 STANDABLE Elektrisch höhenverstellbarer Konferenztisch - MEETING Montageanleitung und Benutzerhandbuch Liste der Einzelteile -------------------------------------------------------------- Seite 1 Montageanleitung -------------------------------------------------------- Seite 2 bis 6 Steuereinheit ---------------------------------------------------------------------- Seite 7...
  • Seite 2: A: Liste Der Einzelteile

    A: Liste der Einzelteile Komponente Komponente Hubsäule M6x16 Seitenplatten rechts Bodenschoner Rahmen-A Stromkabel Ausziehbare Stange Verbindungskabel Rahmen-B Kontrollbox Seitenplatten links Steuereinheit Querträger Kabelhalterung M6x10 Sechskantschlüssel (4mm) Gumminoppen Kontrollbox- Verbindungskabel ST4x16...
  • Seite 3: Montage Der Beine

    1. Erweitern des Rahmens Lösen Sie die Schrauben, ziehen Sie den Rahmen (Auszug Mitte) in die gewünschte Position/Länge (ca. 10-12.5cm vom Plattenrand entfernt) und ziehen Sie die Schrauben wieder fest. 2. Montage der Beine Setzen Sie die Hubsäulen in den Rahmen ein, ziehen Sie die bereits angebrachten Schrauben an den Hubsäulen fest (Bereits eingesetzte Schrauben: 16Stk M6x10) Befestigen Sie die Bodenschoner auf den Hubsäulen (4Stk)
  • Seite 4: Montage Der Seitenplatten

    3. Montage der Seitenplatten Verbinden Sie die ausziehbaren Stangen mit den Seitenplatten. Setzen Sie die Verbindungsblöcke der Seitenplatten in den oberen Teil des Rahmens ein und schrauben Sie diese fest. (Schrauben: 8Stk M6x16)
  • Seite 5: Montage Der Querträger

    4. Montage der Querträger Verbinden Sie die ausziehbaren Stangen mit den Querträgern. Positionieren Sie die Querträger korrekt und schrauben Sie diese am Hauptrahmen fest. (Schrauben: 8Stk M6x10)
  • Seite 6: Montage Der Tischplatten

    5. Montage der Tischplatten Bringen Sie den ausziehbaren Rahmen in eine geeignete Position (normalerweise ca. 10-12.5cm vom Rand) und schrauben Sie den Rahmen an den Tischplatten fest (Schrauben: 26Stk ST4x16) Schritt(a): Befestigen Sie die Gumminoppen auf dem Rahmen. (26Stk) Schritt(b): Setzen Sie die Kontrollboxen in den Rahmen ein und schrauben Sie diese fest.
  • Seite 7 Schritt(d): Schrauben Sie die Querträger und Seitenplatten an den Tischplatten fest. (Schrauben: 16Stk M6x10) Schritt(e): Schließen Sie alle Kabel an und ziehen Sie dann die Schrauben am Rahmen fest. (Schrauben: 5Stk ST4x16, 5Stk Kabelhalterung)
  • Seite 8: Steuereinheit

    6. Steuereinheit Kontrollbox-Verbindungskabel Hubsäule Hubsäule Steuereinheit Kontrollbox Kontrollbox Verbindungskabel Verbindungskabel 1. Teileliste Kontrollbox ------------------------------------------------------------------------------------- 2 Stk Steuereinheit V2------------------------------------------------------------------------------ 1 Stk Stromkabel ------------------------------------------------------------------------------------- 2 Stk Hubsäule --------------------------------------------------------------------------------------- 4 Stk Verbindungskabel ---------------------------------------------------------------------------- 4 Stk 2. Technische Spezifikationen Eingang: ----------------------------------------------------------------------------- 100~240VAC Ausgangsleistung: ------------------------------------------------------------------------ 24VDC Tragfähigkeit: ------------------------------------------------------------------------------- 160KG Max.
