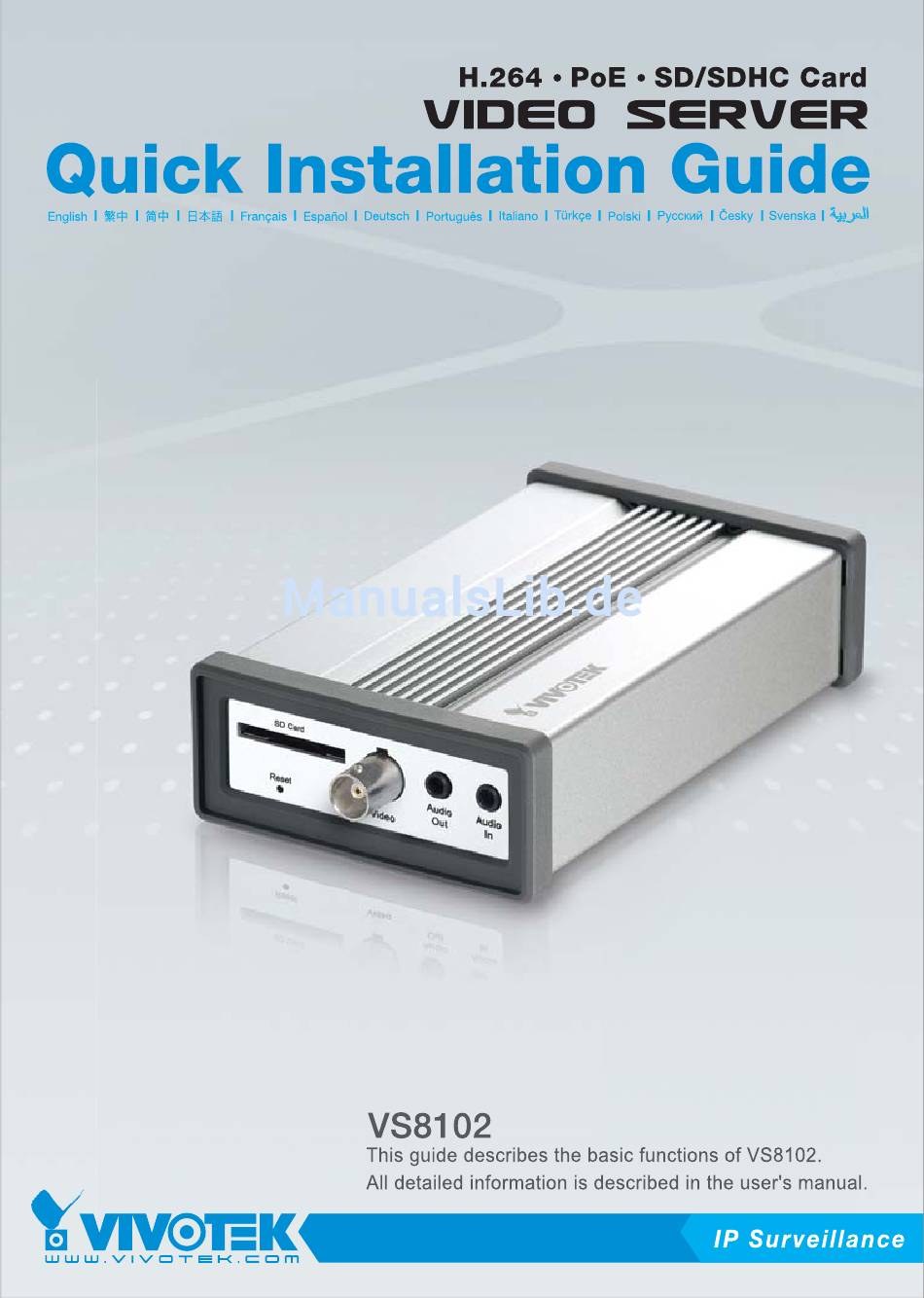

Inhaltszusammenfassung für Vivotek vs8102
-
Seite 2: Warnung Vor Der Installation
Warnung vor der Installation Videoserver bei Rauchentwicklung Videoserver vor Wasser schützen. oder komischem Geruch sofort Den Videoserver sofort abschalten, abschalten. wenn er nass geworden ist. Wenden Sie sich in solchen Fällen an Wenden Sie sich in solchen Fällen an Ihren Fachhändler. Ihren Fachhändler. - Seite 3 Videoserver nur auf feste Videoserver bei Gewittern nicht Unterlagen stellen. anfassen. Videoserver nicht auseinander Videoserver nicht fallen lassen. bauen. Keine Fremdkörper, z. B. Nadeln, in den Videoserver einführen.
-
Seite 4: Packungsinhalt Kontrollieren
Packungsinhalt kontrollieren VS8102 Netzadapter Software-CD Garantiekarte Kurzinstallationsanleitung... -
Seite 5: Beschreibung Der Teile

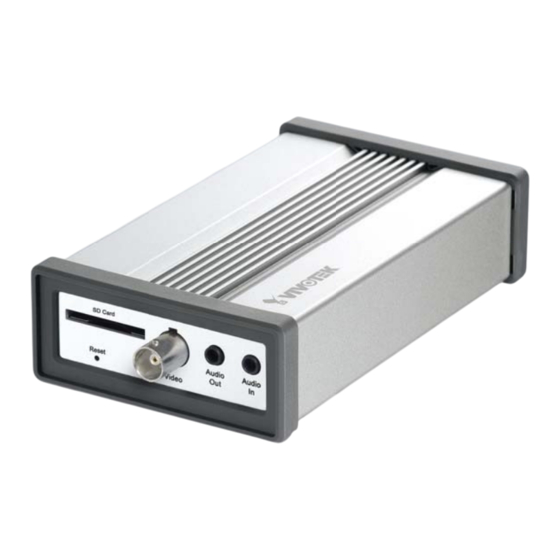

Beschreibung der Teile Vorderseite SD/SDHC Kartenschacht BNC-Videoeingang SD Card RCA-Audioeingang Audio Audio Reset Video RCA-Audioausgang Rücksetztaste (versenkt) Rückseite Ethernet 1 2 3 4 5 6 7 8 Ethernet 10/100 Stromkabelbuchse RJ45 Anschluss Allgemein E/A Status LED Anschlussleiste... - Seite 6 Netzwerkverwendung Allgemeine Verbindung (ohne PoE) 1. Eine Videoverbindung vom BNC-Videoeingang zur Kamera herstellen. 2. Eine Audioverbindung vom RCA-Audioeingang zur Line-Out-Audioquelle herstellen. 3. Eine Audioverbindung vom RCA-Audioausgang zum Lautsprecher herstellen. CAMERA NO. POWER 1 2 3 VIDEO 4. Falls Sie externe Geräte, wie Sensoren und Alarmanlagen haben, so stellen Sie eine Verbindung mit der Allgemeinen E/A Anschlussleiste her.
-
Seite 7: Power Over Ethernet (Poe)
Power over Ethernet (PoE) Bei der Verwendung eines Switch mit PoE Der Video Server ist PoE-kompatibel, was eine gleichzeitige Übertragung von Strom und Daten über ein einzelnes Ethernetkabel ermöglicht. Folgen Sie der unten stehenden Abbildung, um den Video Server via Ethernetkabel mit einem PoE- fähigen Switch zu verbinden. -
Seite 8: Ip-Adresse Zuweisen
Installation Wizard 2 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in demselben LAN. 4. Nach der Suche erscheint das Haupt-Installationsfenster. Klicken Sie auf die MAC- Adresse, welche der auf der Unterseite des Gerätes angegebenen entspricht, um sich via Internet Explorer mit dem Video Server zu verbinden. - Seite 9 Betriebsfertig 1. Greifen Sie auf den Video Server vom LAN aus zu. 2. Erhalten Sie Live - Videoaufnahmen mittels Internet Browsern oder durch Aufnahmeprogramme. Beachten Sie für das weitere Setup die Benutzeranleitung auf der Software-CD.
