Solarelectrix Sun 2 Grid Bedienungs- Und Installationsanleitung Seite 3

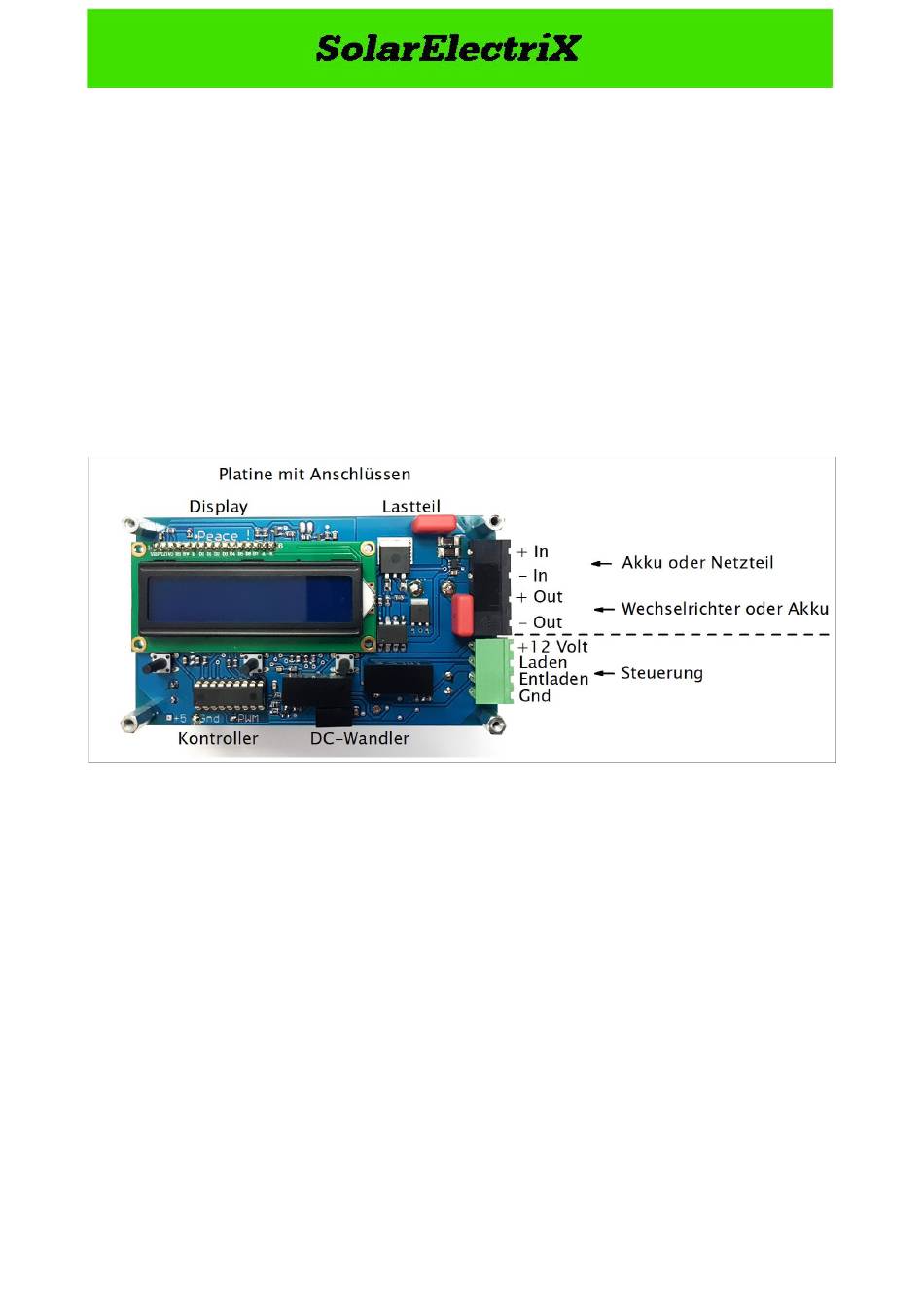

Die obere Plusleitung (+ In) wird über eine 15 Ampere – Sicherung an das
Netzteil oder an den Akku geklemmt. Bitte klemme diese Leitung niemals
ohne eine Vorsicherung an das Netzteil oder den Akku.
Die obere Minusleitung (- In) wird an den Minuspol vom Netzteil oder den
Akku geklemmt.
Die untere Plusleitung (+ Out) wird an den Pluseingang des Wechselrichters
oder des Akkus geklemmt.
Die untere Minusleitung (- Out) wird an den Minuseingang des
Wechselrichters oder des Akkus geklemmt.
Am unteren Steckverbinder können 2 Relaiskontakte (z.B. Shelly Uni) zur
Leistungssteuerung angeklemmt werden. Beim Schalten des jeweiligen
Kontaktes gegen Masse (Gnd) wird die eingestellte Leistung für die Ladung
oder Entladung etwa im Sekundentakt erhöht, solange der Kontakt
geschlossen ist. Sobald der Kontakt offen ist, wird die Leistung wieder bis auf
Null herunter geregelt. Eine eingestellte Festleistung wird beim ersten
Schalten gegen Masse deaktiviert und die maximale Leistung auf 500 Watt
begrenzt.
Bitte verwende keine Bleiakkus. Diese sind zwar ok im Fahrzeugbereich,
haben aber aufgrund der vielen Vollzyklen in einem Hausspeicher nichts
zu suchen, weil sie nach spätestens 2 Jahren kaputt sind und außerdem
einen sch... Wirkungsgrad beim Laden und Entladen haben.
3
