Maclean MCE241 Bedienungsanleitung

Infrarot bewegungssensor
Vorschau ausblenden
1
2
3
4
5
6
7

Werbung

Quicklinks

Diese Anleitung herunterladen
IR REMOTE CONTROLLER
ON - Load switching ON. After 8H return to AUTO mode
OFF - Load switching OFF. After 8H return to AUTO mode
AUTO - Set load work depending on motion
100%/75%/50% - Adjust detection range
10/50/150/2000LUX - Adjust LUX value
EYE - Automatically read-in the actual ambient light
level and the sensor works according to this
LUX value stored, range 3-2000LUX
1min-30min Set delay off time of load
1OS - short impulse mode: Load will 1sec on, 9sec off
TEST - Test mode
LOCK - Lock & unlock remote controller buttons
RESET - Sensor works according to knob setting
PILOT ZDALNEGO STEROWANIA
ON - włączenie zasilania, po 8h wraca do trybu AUTO
OFF - wyłączenie zasilania, po 8h wraca do trybu AUTO
AUTO - automatyczne ustawienie w zależności od ruchu
100%/75%/50% - Dostosuj zakres wykrywania
10/50/150/2000LUX - Ustaw zakres czułości LUX
EYE - Automatycznie odczytuje aktualny poziom
oświetlenia otoczenia, a czujnik działa zgodnie
z zapamiętaną wartością LUX, zakres 3-2000 LUX
1min-30min Ustaw czasowe opóźnienie
1OS - tryb krótkich sygnałów oznacza ze napięcie
po 1 sek. uruchomi urządzenie a po 9s wyłączy.
TEST - Tryb testowania
LOCK - Zablokuj i odblokuj przyciski pilota
RESET - Czujnik działa zgodnie z ustawieniem pokrętła

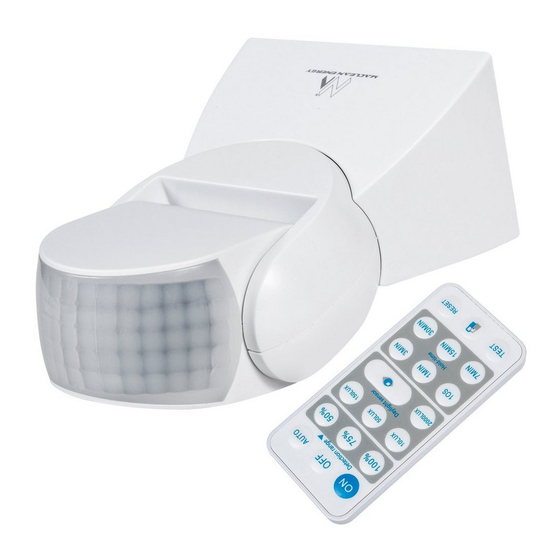

MCE241
Infrared motion sensor with Remote
The product adopts good sensitivity detector and integrated circuit. It gathers
automatism, convenience, safety, saving-energy and practical functions. It utilizes the
infrared energy from human as control-signal source and it can start the load at once
when one enters detection field. It can identify day and night automatically. It is easy
to install and used widely.
SPECIFICATION:
Power Source: 220-240V/AC
Detection Range: 180°
Power Frequency: 50/60Hz
Detection Distance: 12m max(<24°C)
Ambient Light: <3-2000LUX (adjustable)
Time Delay: Min.10sec±3sec
Max.30min±3min
FUNCTION:
Can identify day and night: The consumer can adjust working state in different ambient
light. It can work in the daytime and at night when it is adjusted on the "sun" position
(max). It can work in the ambient light less than 3LUX when it is adjusted on the "moon"
position (min). As for the adjustment pattern, please refer to the testing pattern.
Time-Delay is added continually: When it receives the second induction signals within the
first induction, it will restart to time from the moment.
MCE241
Working Humidity: <93%RH
Working Temperature: -20/+40°C
Power Consumption: approx 0.5W
Rated Load: Max. 1200W/ 300W
Installation Height: 1.8-2.5m
Detection Moving Speed: 0.6-1.5m/s
Detection Range: 50%, 75% or 100%
-1-
