daycam RTR-300M Bedienungsanleitung
Wlan mini-router
Inhaltsverzeichnis

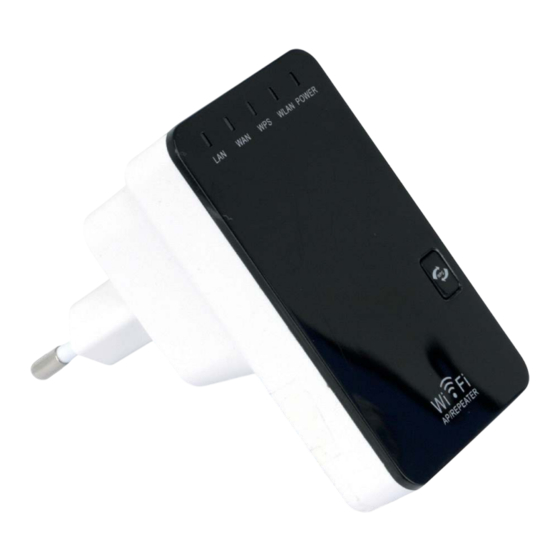

WLAN Mini-Router
Best.Nr. 711 960
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Sicherheitshinweise
• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des-
halb diese Bedienungsanleitung zum Nachlesen auf!
• Benutzen Sie den WLAN-Router nicht weiter, wenn er beschädigt ist.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal
verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallen gelassen oder starkem mechanischem Druck ausgesetzt werden, da es durch die Auswir-
kungen beschädigt werden kann.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Das Gerät darf nur in trockenen und geschützten Räumen verwendet werden.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.
• Entfernen Sie keine Aufkleber vom Produkt. Diese können wichtige sicherheitsrelevante Hinweise enthalten.
• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
RTR-300M
!
Stand 17.12.2013, rut
Inhaltsverzeichnis
Inhaltszusammenfassung für daycam RTR-300M
- Seite 1 WLAN Mini-Router RTR-300M Best.Nr. 711 960 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. Sicherheitshinweise • Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des- halb diese Bedienungsanleitung zum Nachlesen auf! •...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der WLAN Mini-Router dient zur Anbindung an ein bestehendes Netzwerk mit 4 verschiedenen Betriebsarten. Die Betriebsspannung beträgt 230 V~, das Gerät entspricht der Schutzklasse II. Eine andere Verwendung als angegeben ist nicht zulässig! Änderungen können zur Beschädigung dieses Produktes führen, darüber hinaus ist dies mit Gefahren, wie z.B. -
Seite 3: Verkabelung
Inbetriebnahme/Bedienung Verkabelung • Stecken Sie den WLAN Mini-Router in eine funktionstüchtige Steckdose ein. • Nehmen Sie anschließend ein Patchkabel zur Hand, verbinden Sie das eine Ende mit dem WAN/LAN-Port 8 des Rou- ters und das andere Ende mit dem Ausgang Ihres Modems (ADSL), wenn Sie den Router im Router- oder Access-Point- Modus betreiben wollen. -
Seite 4: Webinterface Aufrufen
Webinterface aufrufen • Rufen Sie einen Ihren Browser auf und geben Sie in der Adressleiste http://192.168.10.253 (Standard-IP) ein. • Anschließend erscheint das Login-Fenster. • Jetzt können Sie sich in den Router einloggen. Die Standard Zugangsdaten sind: Benutzername: admin Passwort: admin •... -
Seite 5: Router-Modus
Router-Modus • Wählen Sie die in diesem Fenster die WAN-Verbindungsart aus: Dynamic IP: Der Router bekommt seine IP-Adresse automatisch vom DHCP-Server vergeben. PPPoE: Geben Sie hier den Usernamen und Passwort Ihres Providers ein. • Anschließend können Sie noch die WLAN-Einstellungen konfigurieren: SSID: Hier können Sie den gewünschten Netzwerknamen eingeben. -
Seite 6: Repeater-Modus
Repeater-Modus • Wählen Sie in diesem Fenster Ihr WLAN-Netzwerk aus und geben Sie anschließend eine neue SSID (ohne Leerzeichen) und Key (Netzwerkschlüssel) ein. • Klicken Sie anschließend auf Speichern&Neustarten, um die Einstellungen zu übernehmen. Trennen Sie niemals den Router während dem Neustart vom Netz oder vom Computer! Schließen Sie nicht den Webbroswer während dem Neustart! WISP-Modus •... -
Seite 7: Verbindung Zum Internet Herstellen
Verbindung zum Internet herstellen • Sobald Sie den Betriebsmodus gewählt und den Netzwerkschlüssel vergeben haben, können Sie sich nun mit dem Internet verbinden. • Rufen Sie dazu die drahtlosen Verbindungen auf Ihrem Computer auf, indem Sie rechts unten in der Taskleiste auf das Symbol klicken. -
Seite 8: Zugangsdaten Ändern
Zugangsdaten ändern • Die Standard Zugangsdaten sind: Benutzername: admin Passwort: admin • Um diese zu ändern, müssen Sie auf der Hauptseite auf die Schaltfläche Benutzer klicken. • Geben Sie nun den neuen Benutzernamen und das neue Passwort ein. • Geben Sie das Passwort als Bestätigung erneut ein. •... -
Seite 9: Firmware-Upgrade
Einstellungen in Datei speichern: Klicken Sie auf die Schaltfläche Speichern..., um die Datei im Download-Ordner abzuspeichern. Einstellungen aus Datei laden: Klicken Sie auf die Schaltfläche Suche, um eine Datei mit Routereinstellungen auszu- wählen. Mit der Schaltfläche Upload können Sie die gewählten Einstellungen laden. Werkseinstellungen laden: Klicken Sie auf diese Schaltfläche, um die Werkseinstellungen wiederherzustellen. -
Seite 10: Mögliche Ursache
Problembehandlung Problem Mögliche Ursache Lösung Benutzername/Passwort/WLAN-Key Benutzername/Passwort/WLAN-Key Reset-Taste 9 ca. 10 Sekunden vergessen geändert drücken (Werkseinstellungen wie- derherstellen) Fehlfunktionen Reset-Taste 9 ca. 10 Sekunden drücken (Werkseinstellungen wie- derherstellen) Keine WLAN-Verbindung Leerzeichen in der SSID Keine Leerzeichen in der SSID verwenden Keine Internetverbindung (Router- WAN/LAN-8 und LAN-Port 7 Verkabelung beachten (Siehe S. -
Seite 11: Lieferumfang
Lieferumfang • Router • Patchkabel • Anleitung Symbolerklärung Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Des Weiteren wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Gerät darf nur in trockenen und geschützten Räumen verwendet werden. - Seite 12 Die Konformitätserklärung ist im Bereich „Kontakt und Service“ unter folgender Internetseite veröffentlicht: http://www.pollin.de/ Der WLAN Mini-Router DAYCOM RTR-300M ist für die Verwendung in allen Ländern der Europäischen Union sowie in Norwegen, Island und in der Schweiz vorgesehen. In Frankreich ist der Betrieb nur in geschlossenen Räumen zulässig! Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring.
