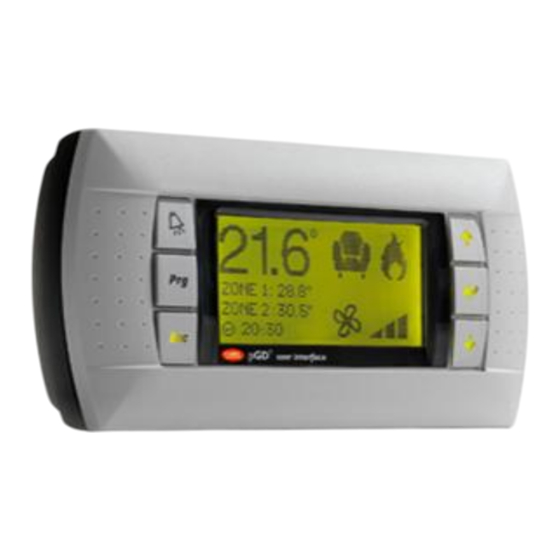

Orca MONO Kurzanleitung
Lcd regler
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Orca MONO
Inhaltszusammenfassung für Orca MONO
- Seite 1 KURZANLEITUNG FÜR DEN LCD REGLER MONO & DUO V1_2022...
- Seite 2 Kurzanleitung PGD1 Display Diese Anleitungen gelten für mehrere Serien von Wärmepumpen Dadurch kann es in den Anleitungen zu Abweichungen bezüglich Dimensionen, Parameter und Abbildungen kommen. Das Unternehmen behält sich das Recht vor, technische oder andere Eigenschaften ohne vorherige Mitteilung und ohne Verantwortung abzuändern.
-
Seite 3: Inhaltsverzeichnis
Kurzanleitung PGD1 Display KAZALO VSEBINE ALLGEMEINES – PGD1 ________________________________________________________________ 4 SYMBOLE AUF DER ANZEIGE _________________________________________________________________ 5 ERSCHEINUNGSBILD DES ALLGEMEINEN MENÜS _________________________________________________ 5 FUNKTIONEN IM HAUPTMENÜ _________________________________________________________ 6 NIDRIGERES REGIME _______________________________________________________________________ 6 ECO ____________________________________________________________________________________ 6 URLAUB REGIME __________________________________________________________________________ 7 SCHNELLE EINSTELLUNG DER GEWÜNSCHTEN RAUMTEMPERATUR __________________________________ 7 PARTY __________________________________________________________________________________ 8 SCHNELL AUSWAHL DER ARBEITSREGIME ______________________________________________________ 8 ZUGRIFF ZU UNTERMENÜS FÜR DAS EINSTELLEN DER PARAMETER DER ANLAGE _______________________ 9... -
Seite 4: Allgemeines - Pgd1
– 1 ALLGEMEINES PGD1 Die Graphikanzeige besteht aus: LCD-Bildschirm • • 6 Tasten für die Menü-Auswahl ALARM: Löscht und zeigt Alarme an PRG: Eintritt in die Einstellungsmenüs ESC: Zurück auf die vorherige Ebene oder Ausgang zum Basismenü NACH OBEN: Bewegung im Menü nach oben und zum Erhöhen der Werte in Menüs (im Basismenü – das Öffnen der Einstellungen PARTY). -
Seite 5: Symbole Auf Der Anzeige
Kurzanleitung PGD1 Display 1.2 SYMBOLE AUF DER ANZEIGE Die Anlage befindet sich im Heizungsmodus Die Anlage befindet sich im Kühlungsmodus (falls Heizungsmodus eingeschaltet ist und dieses Symbol angezeigt wird, befindet sich die Außeneinheit im Abtauen) Die PARTY-Funktion ist eingeschaltet Die ECO-Funktion ist eingeschaltet Die URLAUB-Funktion ist eingeschaltet Die EVU-Funktion ist eingeschaltet Die PV-Funktion ist eingeschaltet... -
Seite 6: Funktionen Im Hauptmenü
Kurzanleitung PGD1 Display 2 FUNKTIONEN IM HAUPTMENÜ Im Basismenü kann zu mehrere Funktionen Zutritt ermöglicht werden: 2.1 NIEDRIGERES REGIME Durch Betätigung der Taste gelangen Sie zu den Einstellungen zum Aktivieren der ECO- oder Urlaubsfunktion Durch Betätigung de Tasten oder kann die Funktion ECO ali URLAUB ausgevehlt werden 2.2 ECO Mit Druck auf die Taste... -
Seite 7: Urlaub Regime
Kurzanleitung PGD1 Display 2.3 URLAUB REGIME Durch Betätigung der Taste aktivieren oder deaktivieren wir das URLAUB-Regime Durch Betätigung der Taste wird der Zugang zu den Einstellungen für die Dauer der Funktion URLAUB aktiviert. 2.4 SCHNELLE EINSTELLUNG DER GEWÜNSCHTEN RAUMTEMPERATUR Mit Druck auf die Taste im Basismenü... -
Seite 8: Party
Kurzanleitung PGD1 Display 2.5 PARTY Mit Druck auf die Taste gelingt man in die Einstellungen, wo die PARTY-Funktion eingeschaltet werden kann. Falls ein gewisser Heizkreislauf durch ein Zeitprogramm reguliert wird und gleichzeitig Bedarf an Heizung in dem Nebenzeittarif besteht, kann der PARTY-Modus aktiviert werden. Somit wird das System auf den Hauptzeittarif umgeschaltet, für so lange wie es im PARTY-Menü... -
Seite 9: Zugriff Zu Untermenüs Für Das Einstellen Der Parameter Der Anlage
Kurzanleitung PGD1 Display 2.7 ZUGRIFF ZU UNTERMENÜS FÜR DAS EINSTELLEN DER PARAMETER DER ANLAGE Mit Druck auf die Taste (PRG) gelingt man in das Untermenü, wo zwischen drei Menüs gewählt werden kann. - Drücken Sie auf die Taste, um ins Menü für die Benutzereinstellungen zu gelangen. -
Seite 10: Grungeinstellungen
Kurzanleitung PGD1 Display 1 GRUNGEINSTELLUNGEN 1.1 ICH MÖCHTE DIE WÄRMEPUMPE EIN-/AUSSCHALTEN 1. Neben den Startbildschirm, bitte die Taste drücken. BENUTZER EINSTELLUNGEN. 2. Am Pop-up-Schirm drücken Sie bitte , um zur BENUTZER EINSTELLUNGEN -SYSTEM AKTIVIERUNG zu gelangen. 3. Drucken Sie die Taste 4. -
Seite 11: Ich Möchte Die Menüsprache Ändern
Kurzanleitung PGD1 Display 1.2 ICH MÖCHTE DIE MENÜSPRACHE ÄNDERN 1. Neben den Startbildschirm die Taste gedrückt halten, die Taste so lang drücken, bis die gewünschte Sprache ausgewählt ist. Folgende Sprachen sind verfügbar: o Slowenische Sprache o Französische Sprache o Kroatische Sprache o Englische Sprache o Deutsche Sprache... -
Seite 12: Ich Möchte Uhrzeit Und Datum Einstellen
Kurzanleitung PGD1 Display 1.3 ICH MÖCHTE UHRZEIT UND DATUM EINSTELLEN 1. Neben den Startbildschirm, bitte die Taste drücken. 2. Am Pop-up-Schirm drücken Sie bitte BENUTZER EINSTELLUNGEN. 3. Drucken Sie die Taste , um zur BENUTZER EINSTELLUNGEN zu gelangen. 4. Die Taste einmal drücken. - Seite 13 Kurzanleitung PGD1 Display 8. Drucken Sie die Taste , um zur DATUM EINSTELLUNGEN zu gelangen. 9. Drücken Sie Taste , um die Einstellung zu starten. 10. Durch drücken der Taste oder werden die Warte jedes Paramater geändert. 11. Jede Änderung der Einstellung wird gespeichert und durch Drücken der Taste bestätigt.
-
Seite 14: Ich Möchte Die Zeitprogramme Einstellen
Kurzanleitung PGD1 Display 1.4 ICH MÖCHTE DIE ZEITPROGRAMME EINSTELLEN 1. Neben den Startbildschirm, bitte die Taste drücken. 2. Am Pop-up-Schirm drücken Sie bitte BENUTZER EINSTELLUNGEN. 3. Drucken Sie die Taste , um zur ZEITPROGRAMME EINSTELLUNGEN zu gelangen. 4. Drucken Sie die Taste , um zur ZEITPROGRAMM EINSTELLUNG zu gelangen. -
Seite 15: Ich Möchte Zeitprogramme Aktivieren
Kurzanleitung PGD1 Display 1.5 ICH MÖCHTE ZEITPROGRAMME AKTIVIEREN 1. Neben den Startbildschirm, bitte die Taste drücken. 2. Am Pop-up-Schirm drücken Sie bitte BENUTZER EINSTELLUNGEN. 3. Durch drücken der Taste oder wählen wir die Option DK1, DK2, DK3, MK1 oder MK2. 4. -
Seite 16: Warmwasser-Einstellungen
Kurzanleitung PGD1 Display 2 WARMWASSER-EINSTELLUNGEN 2.1 ICH MÖCHTE DIE GEWÜNSCHTE BRAUCHWASSERTEMPERATUR EINSTELLEN 1. Neben den Startbildschirm, bitte die Taste drücken. BENUTZER EINSTELLUNGEN. 2. Am Pop-up-Schirm drücken Sie bitte 3. Drücken Sie die Taste einmal, um zur WW (WARMWASSER EINSTELLUNGEN) zu gelangen. 4. -
Seite 17: Ich Möchte Das Antilegionela-Programm Aktivieren/Deaktivieren
Kurzanleitung PGD1 Display 2.2 ICH MÖCHTE DAS ANTILEGIONELA-PROGRAMM AKTIVIEREN/DEAKTIVIEREN 1. Neben den Startbildschirm, bitte die Taste drücken. 2. Am Pop-up-Schirm drücken Sie bitte BENUTZER EINSTELLUNGEN. 3. Drücken Sie die Taste einmal, um zur WW (WARMWASSER EINSTELLUNGEN) zu gelangen. 4. Drücken Sie die Taste , um zur WW Menü... -
Seite 18: Ich Mochte Die Elektroheizung Ein-/Ausschalten
Kurzanleitung PGD1 Display 2.3 ICH MOCHTE DIE ELEKTROHEIZUNG EIN-/AUSSCHALTEN 1. Neben den Startbildschirm, bitte die Taste drücken. 2. Am Pop-up-Schirm drücken Sie bitte BENUTZER EINSTELLUNGEN. 3. Drücken Sie die Taste um zur ELEKTROHEIZER EINSTELLUNG zu gelangen. 4. Drucken Sie die Taste , um in das Einstellungsmenü... -
Seite 19: Dk1, Dk2, Dk3, Mk1 Und Mk2 Einstellung
Kurzanleitung PGD1 Display 3 DK1, DK2, DK3, MK1 und MK2 EINSTELLUNG 3.1 ICH MÖCHTE DIE GEWÜNSCHTE TEMPERATUR ZUM HEIZEN UND KÜHLEN ÄNDERN 1. Neben den Startbildschirm, bitte die Taste drücken. 2. Drücken Sie die Taste oder um das Temperatureinstellmenü für den ausgewählten Heizkreis (DK1, DK2, DK3, MK1 oder MK2) aufzurufen. -
Seite 20: Ich Möchte Die Heizung Aus Ausschalten
Kurzanleitung PGD1 Display 3.2 ICH MÖCHTE DIE HEIZUNG AUS AUSSCHALTEN Zum AUSSCHELTEN DER HEIZUNG stehen zwei (2) verschiedene Methoden zur Verfügung: 3.2.1 Methode 1 1. Neben den Startbildschirm, bitte die Taste drücken. 2. Drucken Sie die Taste , um zur EINSTELLUNG DER SCHNELLAUSWAHL ARBEITSREGIME zu gelangen. 3. -
Seite 21: Methode 2
Kurzanleitung PGD1 Display 3.2.2 Methode 2 1. Neben den Startbildschirm, bitte die Taste drücken. 2. Am Pop-up-Schirm drücken Sie bitte BENUTZER EINSTELLUNGEN. wählen wir die Option DK1, DK2, DK3, MK1 oder MK2. 3. Durch drücken der Taste oder drücken, um in das Einstellungsmenü DK1, DK2, DK3, MK1 4. -
Seite 22: Ich Mochte Die Heizung Einschalten
Kurzanleitung PGD1 Display 3.3 ICH MOCHTE DIE HEIZUNG EINSCHALTEN Zum EINSCHALTEN DER HEIZUNG stehen zwei (2) verschiedene Methoden zur Verfügung: 3.3.1 Methode 1 ANMERKUNG: Falls zum Heizen und Kühlen der gleiche Kreis verwendet wird, ist diese Methode nicht anwendbar. 1. Neben den Startbildschirm, bitte die Taste drücken. -
Seite 23: Methode 2
Kurzanleitung PGD1 Display 3.3.2 Methode 2 1. Neben den Startbildschirm, bitte die Taste drücken. 2. Am Pop-up-Schirm drücken Sie bitte BENUTZER EINSTELLUNGEN. 3. Durch drücken der Taste oder wählen wir die Option DK1, DK2, DK3, MK1 oder MK2. drücken, um in das Einstellungsmenü DK1, DK2, DK3, MK1 4. - Seite 24 Kurzanleitung PGD1 Display 4. Drücken Sie Taste , um mit REGIME Einstellung zu starten. 8. Drücken Sie Taste , um mit REGIME Einstellung zu starten. 9. Durch drücken der Taste oder werden die Warte jedes Paramater geändert. Bitte die Option HEIZEN wählen.
-
Seite 25: Ich Möchte Die Kühlung Einschalten
Kurzanleitung PGD1 Display 3.4 ICH MÖCHTE DIE KÜHLUNG EINSCHALTEN Zum EINSCHALTEN DER KÜHLUNG stehen zwei (2) verschiedene Methoden zur Verfügung: 3.4.1 Methode 1 ANMERKUNG: Falls zum Heizen und Kühlen der gleiche Kreis verwendet wird, ist diese Methode nicht anwendbar. 1. Neben den Startbildschirm, bitte die Taste drücken. -
Seite 26: Methode 2
Kurzanleitung PGD1 Display 3.4.2 Methode 2 1. Neben den Startbildschirm, bitte die Taste drücken. 2. Am Pop-up-Schirm drücken Sie bitte BENUTZER EINSTELLUNGEN. wählen wir die Option DK1, DK2, DK3, MK1 oder MK2. 3. Durch drücken der Taste oder drücken, um in das Einstellungsmenü DK1, DK2, DK3, MK1 4. - Seite 27 Kurzanleitung PGD1 Display 7. . Drücken Sie Taste einmal, um zur REGIME Einstellung zu gelangen. 7. Drücken Sie Taste , um mit REGIME Einstellung zu starten. 8. Durch drücken der Taste oder werden die Warte jedes Paramater geändert. Bitte die Option KÜHLEN wählen.
-
Seite 28: Ich Möchte Die Kühlung Ausschalten
Kurzanleitung PGD1 Display 3.5 ICH MÖCHTE DIE KÜHLUNG AUSSCHALTEN Zum AUSSCHELTEN DER KÜHLUNG stehen zwei (2) verschiedene Methoden zur Verfügung: 3.5.1 Methode 1 1. Neben den Startbildschirm, bitte die Taste drücken. 2. Drucken Sie die Taste , um zur EINSTELLUNG DER SCHNELLAUSWAHL ARBEITSREGIME zu gelangen. 3. -
Seite 29: Methode 2
Kurzanleitung PGD1 Display 3.5.2 Methode 2 1. Neben den Startbildschirm, bitte die Taste drücken. 2. Am Pop-up-Schirm drücken Sie bitte BENUTZER EINSTELLUNGEN. wählen wir die Option DK1, DK2, DK3, MK1 oder MK2. 3. Durch drücken der Taste oder drücken, um in das Einstellungsmenü DK1, DK2, DK3, MK1 4. -
Seite 30: Ich Möchte Die Parallelkorrektur Und Die Neigung Der Heizkurve Anpassen
Kurzanleitung PGD1 Display 3.6 ICH MÖCHTE DIE PARALLELKORREKTUR UND DIE NEIGUNG DER HEIZKURVE ANPASSEN Um die PARALLELKORREKTUR UND DIE NEIGUNG DER HEIZKURVE anzupassen, stehen zwei (2) verschiedene Methoden zur Verfügung: 3.6.1 Metoda1 1. Neben den Startbildschirm, bitte die Taste drücken. 2. -
Seite 31: Metoda2
Kurzanleitung PGD1 Display 3.6.2 Metoda2 3. Neben den Startbildschirm, bitte die Taste drücken. 4. Am Pop-up-Schirm drücken Sie bitte BENUTZER EINSTELLUNGEN. wählen wir die Option DK1, DK2, DK3, MK1 oder MK2. 5. Durch drücken der Taste oder drücken, um in das Einstellungsmenü DK1, DK2, DK3, MK1 5. - Seite 32 Kurzanleitung PGD1 Display 10. Drucken Sie die Taste , um zur EINSTELLUNG DER NEIGUNGSKORREKTUR DER HEIZKURVE zu gelangen. 11. Drucken Sie die Taste , um die Einstellung der Neigungskorrektur der Heizkurve zu starten. 11. Durch drücken der Taste oder werden die Warte jedes Paramater geändert. 12.
