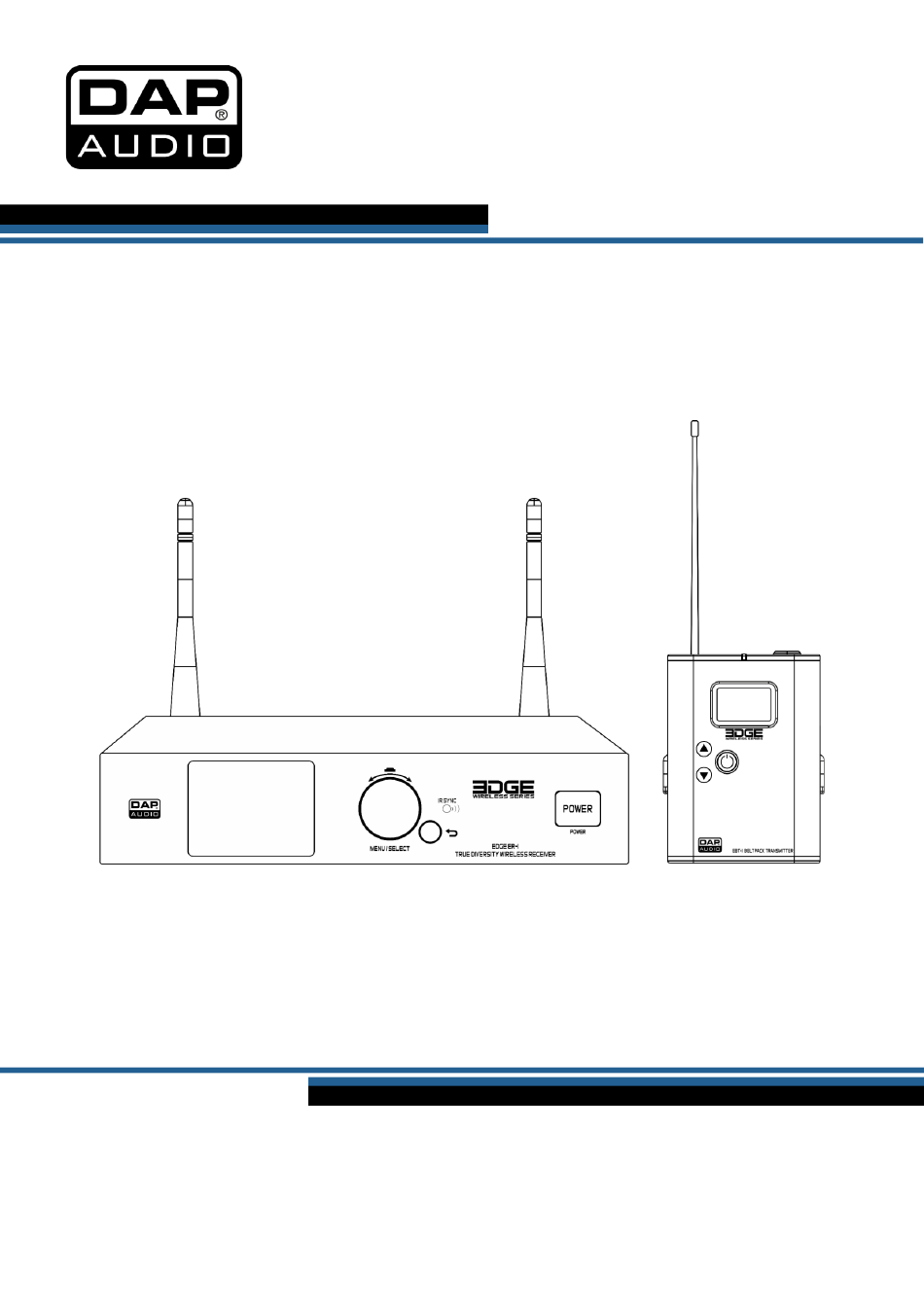

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH EDGE EBS-1 Produktcode: D1476B Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Vorbemerkung
EDGE EBS-1 Vorbemerkung Herzlichen Glückwunsch zum Kauf dieses Produkts von DAP. Diese Bedienungsanleitung enthält Anweisungen für die korrekte und sichere Verwendung dieses Produkts. Bewahren Sie die Bedienungsanleitung auf, da sie ein wesentlicher Bestandteil des Produkts ist und wichtige Informationen enthält. Bewahren Sie sie an einem leicht zugänglichen Ort auf. -
Seite 3: Inhaltsverzeichnis
Verbindung zur Stromversorgung ......................16 4.3.2.1. Mehrere Geräte an eine Stromleitung anschließen ..............17 Setup-Beispiele ............................17 4.3.3.1. 4x EDGE EBS-1 ............................17 4.3.3.2. 8x EDGE EBS-1 ............................18 Ein Mischpult/Einen Verstärker an den Empfänger anschließen ..........18 Empfänger ein- und ausschalten ......................19 Batterien einlegen ..........................19 Headset/Mikrofon/Instrument anschließen ..................19... - Seite 4 EDGE EBS-1 5.3.1.11. Tone Key ............................27 5.3.1.12. Farbe ..............................27 5.3.1.13. Name ..............................28 5.3.1.14. Stromversorgung der Antenne ....................28 Bedienfeld am Sender ............................29 Funktionen des Senders ..........................30 Sperre ................................30 Stummschalten ............................30 Kanal- und Frequenzübersicht ........................30 Fehlersuche ................................ 31 Die Beltpack-Verstärkung einstellen ......................31 Wartung ................................
-
Seite 5: Einleitung
Bedienungsanleitung zurückzuführen sind. Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Falls Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Lieferumfang: ● DAP EDGE EBS-1 (Empfänger + Sender) ● 2 x Antennen ● AC-Netzteil (1,4m) ●... -
Seite 6: Symbole Und Signalwörter
EDGE EBS-1 Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung mit Sicherheitssymbolen gekennzeichnet. Befolgen Sie stets die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die zum Tod oder schweren GEFAHR Verletzungen führen kann, wenn sie nicht vermieden wird. -
Seite 7: Sicherheit
EDGE EBS-1 Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie dieses Produkt installieren, bedienen oder warten. Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder... -
Seite 8: Anforderungen An Den Anwender
EDGE EBS-1 Hinweis Dieses Gerät darf nur für die Zwecke verwendet werden, für die es ausgelegt ist. Dieses Gerät dient als kabelloses Beltpack-System. Die unsachgemäße Verwendung kann zu gefährlichen Situationen führen und Verletzungen und Sachschäden verursachen. ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. -
Seite 9: Beschreibung Des Produkts
EDGE EBS-1 Beschreibung des Produkts Das EDGE EBS-1 ist ein kabelloses Beltpack-System. Das Set umfasst einen Beltpack-Sender und einen Empfänger. Das EDGE kann zur Aufnahme von Stimmen oder Musikinstrumenten verwendet werden. Der Sender wird mit 2 x AA LR6 Batterien (Alkaline) betrieben (nicht im Lieferumfang enthalten). -
Seite 10: Beltpack (Sender))
EDGE EBS-1 Beltpack (Sender)) Vorderansicht Rückansicht Abb. 04 Abb. 05 16) Antenne 19) DOWN-Taste 17) OLED-Display 20) UP-Taste 18) Netzschalter (ein/aus) 21) Gürtelclip Blick von oben Blick von unten Abb. 06 Abb. 07 22) Mute-Schalter 25) Batteriefach (2x AA LR6) -
Seite 11: Technische Daten
EDGE EBS-1 Technische Daten Modell: EDGE EBS-1 Empfänger Elektrik: Eingangsspannung: 100–240 V AC, 50/60 Hz Ausgangsspannung: 12–15 V DC Leistungsaufnahme: 5,3 W AC-Netzteil: Eingangsspannung: 100–240 V AC, 50/60 Hz Ausgangsspannung: 15V DC Physisch: Abmessungen: 205 x 225 x 44,5 mm (L x B x H), 1HE... -
Seite 12: Optionales Zubehör
EDGE EBS-1 Kabellose Verbindungsstabilität: 0,0015 % Frequenzabweichung: ± 75 kHz Störunterdrückung: <50 dBC HF-Leistung: 30 mW HF-Bandbreite: 60 MHz Max. SPL: 133 dB Frequenzgang: 50-19000 Hz Phantomspeisung: Signal-Rauschabstand: > 100 dB Verstärkungsbereich: 30 dB Mikrofonempfindlichkeit: 1,9 mV Anschlüsse: Mono)-Eingang: 1x 4-polig, Mini-XLR... -
Seite 13: Abmessungen
EDGE EBS-1 Abmessungen Abb. 08 Produktcode: D1476B... -
Seite 14: Installation Und Setup
EDGE EBS-1 Installation und Setup Umgebungsbedingungen ● Das Gerät darf nur in Innenräumen verwendet werden. ● Die maximale Umgebungstemperatur für den Betrieb beträgt t = 50 °C und darf auf keinen Fall überschritten werden. ● Die relative Luftfeuchtigkeit darf 50 % bei einer Umgebungstemperatur von 50 °C nicht überschreiten. -
Seite 15: Zwei Empfänger
EDGE EBS-1 Zwei Empfänger Befestigen Sie die die kurzen Montagehalterungen mit den Befestigungsschrauben an den Empfängern. Ziehen Sie die Befestigungsschrauben mit einem Kreuzschlitzschraubendreher fest. Abb. 10 Befestigen Sie die Montageplatte mit den Befestigungsschrauben auf der Unterseite der beiden Empfänger. Ziehen Sie die Befestigungsschrauben mit einem Kreuzschlitzschraubendreher fest. -
Seite 16: Beltpack Befestigen
EDGE EBS-1 Beltpack befestigen Befestigen Sie das Gerät mit dem Gürtelclip (21) an der Kleidung des Trägers. Sie können den Gürtelclip (21) je nach Bedarf umklappen. Die Antenne (16) muss immer nach oben zeigen. Abb. 12 Setup Hinweis Schließen Sie alle Datenkabel an, bevor Sie das Gerät mit Strom versorgen. -
Seite 17: Anbringen Der Antennen
EDGE EBS-1 Anbringen der Antennen Das Gerät wird mit 2 Antennen geliefert. Die Antennen sind noch nicht angeschlossen. So bringen Sie die Antennen an: Stecken Sie die1. Antenne in den 12-15 V DC BNC-Anschluss (09). Stecken Sie die2. Antenne in den anderen 12-15 V DC BNC-Anschluss (15). -
Seite 18: Mehrere Geräte An Eine Stromleitung Anschließen
Setup-Beispiele Sie können mehrere Empfänger und Sender sowie Zubehör installieren. Siehe 3.5. Optionales Zubehör auf Seite 11 für weitere Informationen. 4.3.3.1. 4x EDGE EBS-1 In einem Setup mit 4 Empfängern können Sie einen Antennenverteiler und ein Set uni-/omnidirektionaler Antennen verwenden. -
Seite 19: Edge Ebs-1
EDGE EBS-1 4.3.3.2. 8x EDGE EBS-1 In einem Setup mit 8 Empfängern können Sie 2 Antennenverteiler und ein Set uni-/omnidirektionaler Antennen verwenden. Die Antennen empfangen das Signal von dem/den Sender(n) und leiten es an einen Antennenverteiler weiter. Dieser sendet es dann an den anderen Antennenverteiler. Beide Antennenverteiler senden das Signal dann an die einzelnen angeschlossenen Empfänger. -
Seite 20: Empfänger Ein- Und Ausschalten
EDGE EBS-1 Empfänger ein- und ausschalten Der Empfänger verfügt über einen Netzschalter. ● Halten Sie den Netzschalter (05) 2 Sekunden lang gedrückt, um den Empfänger einzuschalten. Das LCD-Display (01) schaltet sich ein. ● Halten Sie den Netzschalter (05) 2 Sekunden lang gedrückt, um den Empfänger auszuschalten. Der Empfänger ist weiterhin unter Spannung. -
Seite 21: Bedienung
EDGE EBS-1 Befolgen Sie die folgenden Schritte, um den Sender und den Empfänger manuell auf denselben Kanal und dieselbe Frequenz einzustellen: Wählen Sie am Empfänger eine Gruppe aus. Siehe 5.3.1.1. Gruppe auf Seite 22. Wählen Sie am Empfänger einen Kanal aus. Siehe 5.3.1.2. Kanal auf Seite 22. -
Seite 22: Bedienfeld Am Empfänger
EDGE EBS-1 Bedienfeld am Empfänger A) Antennensignal B) AF-Signal stumm C) Empfängersperre D) Akkuladestand des Senders E) Gruppe F) Kanal G) Empfängerfrequenz H) Rauschsperre I) Gerätename J) Benutzerdefinierte Farbe K) Status des Hochpassfilters L) AF-Signalstärke M) Stärke des Funksignals Abb. 17 ●... -
Seite 23: Gruppe
EDGE EBS-1 ● Tx Gain: Siehe 5.3.1.7. Senderverstärkung ● Rx Gain: Siehe 5.3.1.8. Empfängerverstärkung ● Low Cut: Siehe 5.3.1.9. Tiefpass ● Squelch: Siehe 5.3.1.10. Rauschsperre ● ToneKey: Siehe 5.3.1.11. Tone Key ● Color: Siehe 5.3.1.12. Farbe ● Name: Siehe 5.3.1.13. Name ●... -
Seite 24: Frequenz
EDGE EBS-1 5.3.1.3. Frequenz In diesem Menü können Sie die Frequenz einstellen. Siehe 5.6. Kanal- und Frequenzübersicht auf Seite 30. Drehen Sie den Regler (02), um FREQ auszuwählen. Drücken Sie zur Bearbeitung auf den Regler (02). Drehen Sie den Regler (02), um eine Frequenz auszuwählen. Der Einstellungsbereich geht von 610 bis 668 MHz. -
Seite 25: Synchronisierung
EDGE EBS-1 5.3.1.5. Synchronisierung In diesem Menü können Sie den Empfänger mit dem Sender koppeln. Drehen Sie den Regler (02), um SYNC auszuwählen. Drücken Sie auf den Regler (02), um die Geräte zu koppeln. Die LED des IR-Sensors (04) des Empfängers blinkt mehrmals auf. -
Seite 26: Senderverstärkung
EDGE EBS-1 5.3.1.7. Senderverstärkung In diesem Menü können Sie die Verstärkung des Senders einstellen (Eingangsempfindlichkeit). Drehen Sie den Regler (02), um TX GAIN auszuwählen. Drücken Sie zur Bearbeitung auf den Regler (02). Drehen Sie den Regler (02), um die Verstärkung einzustellen. Der Einstellungsbereich geht von -32 dB bis +4 dB. -
Seite 27: Tiefpass
EDGE EBS-1 5.3.1.9. Tiefpass In diesem Menü können Sie den Tiefpassfilter einstellen. Dieser Filter entfernt niederfrequente Signale, die das Mikrofon aufgenommen hat. Drehen Sie den Regler (02), um LOW CUT auszuwählen. Drücken Sie zur Bearbeitung auf den Regler (02). Drehen Sie den Regler (02), um eine der 2 Optionen auszuwählen: ●... -
Seite 28: Tone Key
EDGE EBS-1 5.3.1.11. Tone Key In diesem Menü können Sie den Tone Key anpassen. Der Empfänger nutzt diese Funktion, um den Sender und seinen Akkuladestand zu erkennen. Drehen Sie den Regler (02), um TONEKEY auszuwählen. Drücken Sie zur Bearbeitung auf den Regler (02). -
Seite 29: Name
EDGE EBS-1 5.3.1.13. Name In diesem Menü können Sie den Namen des Empfängers ändern. Ein Name darf bis zu 8 Zeichen enthalten. Drehen Sie den Regler (02), um NAME auszuwählen. Drücken Sie zur Bearbeitung auf den Regler (02). Das aktivierte Zeichen wird markiert. -
Seite 30: Bedienfeld Am Sender
EDGE EBS-1 Bedienfeld am Sender N) Verstärkung O) Akkuladestand P) Frequenz Abb. 18 Drücken Sie auf den Netzschalter (18) am Sender, um das Hauptmenü zu öffnen. Auf dem Display erscheint: Stellen Sie die Frequenz mit UP/DOWN (20/19) ein. Der Einstellbereich beträgt 610-668 MHz. -
Seite 31: Funktionen Des Senders
EDGE EBS-1 übernehmen keine Haftung, falls das Gerät in Ihrem Land/Ihrer Region nicht verwendet werden kann oder Sie zusätzliche Lizenzen benötigen. Informieren Sie sich über die maximal zulässige HF- Ausgangsleistung in Ihrem Land oder Ihrer Region, bevor Sie das Gerät verwenden. -
Seite 32: Fehlersuche
EDGE EBS-1 Fehlersuche Diese Anleitung zur Fehlersuche enthält Lösungen, die von Personen ohne besondere Qualifikation ausgeführt werden können. Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Nicht autorisierte Änderungen am Gerät führen dazu, dass die Garantie erlischt. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 33: Wartung
EDGE EBS-1 Wartung Vorbeugende Wartung Hinweis Unterziehen Sie das Gerät vor dem Gebrauch einer Sichtprüfung. Überprüfen Sie Folgendes: ● Alle Schrauben, die für die Installation des Geräts oder von Teilen davon verwendet werden, sitzen fest und sind nicht verrostet. ●... -
Seite 34: Entsorgung
Richtlinie 2014/53/EU (RED - Funkanlagenrichtlinie) entspricht. Die vollständige EU-Konformitätserklärung ist auf der jeweiligen Produktseite auf der Website von Highlite International (www.highlite.com) verfügbar. Das DAP EDGE EBS-1 ist eine Audio-Funkanlage der Klasse 2 gemäß der Entscheidung 2000/299/EG der Kommission. Frequenz: 610-668 MHz Haftungsausschluss Die für Funkanlagen verfügbaren Frequenzbereiche sind in jedem Land und jeder Region unterschiedlich. - Seite 35 EDGE EBS-1 Produktcode: D1476B...
- Seite 36 ©2023 DAP...
