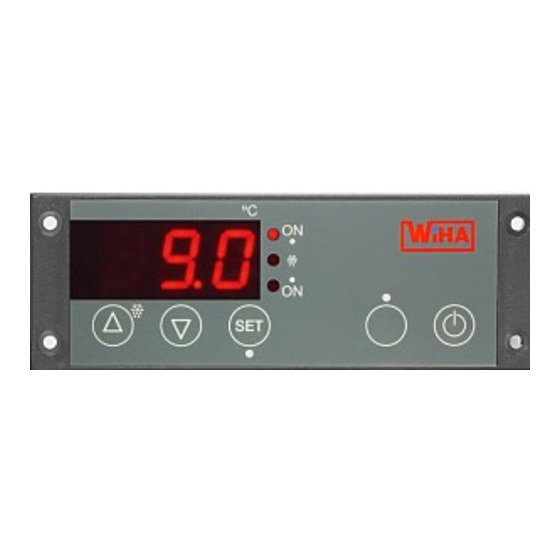

- Seite 1 BEDIENUNGS- und EINBAUANLEITUNG W-3300 BD Temperatursteuerung TMP 320 mit ST 121 -KI1KAR.112FS Verwendbar für - kontaktberohrte Kühlungen und stille Kühlungen Stand: 02.06.2016...
-
Seite 2: Allgemeine Hinweise
1. Allgemeine Hinweise Die Steuerung wird für die thermostatische Regelung von Kälteanlagen verwendet. Das Gerät wird mit 230 V AC versorgt und verfügt über zwei Leistungsausgänge. Standardmäßig sind die Parameter für einfache Kühlungen (ohne Umluftventilatoren, ohne Abtaubegrenzung) voreingestellt. Sie kann ohne Parameteränderung für Kühlwannen KW, KW-HB und Kühlplatten KKP verwendet werden. -
Seite 3: Bedienung Der Steuerung
2. Bedienung der Steuerung EIN/AUS (STANDBY) (ca. 1 Sekunde lang drücken) Solltemperatur ändern Thekenbeleuchtung (bei gedrückter SET-Taste kann der Wert (soweit angeschlossen) mit den Pfeiltasten geändert werden) Anzeige Die Standardanzeige zeigt die Temperatur der Kühlung (Istwert-Temperatur) an. Mit der Betätigung der Taste SET schaltet die Anzeige auf die vom Anwender erwünschte Temperatur (Sollwert-Temperatur) um. - Seite 4 3. Anschlussplan...
-
Seite 5: Parametereinstellungen
4. Parametereinstellungen Für die Anpassung von Fühlerkalibrierung, Abtauzeit, Fernabfrage, etc. können verschiedene Parameter geändert werden. Diese Anpassungen sollten jedoch nur vom Fachhändler bzw. Kundendienst vorgenommen werden. Der Einstieg in die Parametrierung erfolgt mit dem gleichzeitigen Drücken der Tasten und AB. Nach ca. 3 Sekunden erscheint in der Anzeige das Codewort Adr. - Seite 6 ALARME PARAMETRIERUNG Nach der Auswahl einer Parametergruppe ist es im Die Parametrierung des Kühlstellenreglers wird Normalfall ausreichend, die Taste zu drücken (in werkseitig oder bei der Inbetriebnahme einer Kühlanlage der Anzeige erscheint ---) und dann die Taste vom Fachpersonal vorgenommen. Eine falsche oder loszulassen.
- Seite 7 Alarme Para- Funktionsbeschreibung Einstellbereich Werte meter Werk Zuordnung Alarmfühler 0: keiner nähere Beschreibung der Fühler in den 1: Fühler F1 Parametern 2: Fühler F2 3: Fühler F3 4: Fühler F4 5: gewichteter Mittelwert aus F1 und F2 Oberer Grenzwert 0,0: inaktiv +0,1 …...
- Seite 8 Tasten und Schalteingänge (Passwortgeschützt) Para- Funktionsbeschreibung Einstellbereich Werte meter Werk Funktion Taste T1 0: ohne Funktion 1: Regler Ein/Standby 2: Abtau-Anforderung 3: Quittung Alarm 4: Relaisfunktion Licht 1, nicht aktiv bei Standby 5: Relaisfunktion Licht 1 unabhängig von Standby 6: Relaisfunktion Licht 2, nicht aktiv bei Standby 7: Relaisfunktion Licht 2, unabhängig von Standby...
- Seite 9 Para- Funktionsbeschreibung Einstellbereich Werte meter Werk Funktion externer Schalteingang E1 0: ohne Funktion 1: Regler Ein/Standby 2: Hochdruckalarm 3: Niederdruckalarm 4: Türkontakt 5: Relaisfunktion A (Licht 1), nicht aktiv bei Standby 6: Relaisfunktion A (Licht 1), unabhängig von Standby 7: Relaisfunktion B (Licht 2), nicht aktiv bei Standby 8: Relaisfunktion B (Licht 2), unabhängig von Standby...
- Seite 10 Para- Funktionsbeschreibung Einstellbereich Werte meter Werk Sollwertbegrenzung unten −99°C … Startschutz nach Verdichterstart 0 … 900 Sek. Startschutz nach Verdichterstop 0 … 900 Sek. Startschutz Verdichter nach Netz ein 0 … 60 Min. Einschaltdauer bei Notbetrieb 0 … 100% Zykluszeit bei Notbetrieb 5 …...
-
Seite 11: Temperaturfühler Und Sensoren
Para- Funktionsbeschreibung Einstellbereich Werte meter Werk Verdampferlüfter 0: aus Lüftermodus Normalbetrieb 1: Dauerlauf Bemerkung: Regelsollwert bei F15>4 2: wie 1, mit Abtropfunterbrechung bzw. 3: mit Verdichter an 4: temperaturgeführt nur Verdampferfühler 5: temperaturgeführt Differenz Kühlraum – zu Verdampferfühler Verdampferlüfter 0: aus Lüftermodus Abtauen 1: ein Verdampferlüfter... -
Seite 12: Vordefinierte Parametersätze (Passwortgeschützt)
Para- Funktionsbeschreibung Einstellbereich Werte meter Werk Anzeige bei 20mA und −99 … +999 Fühlerauswahl H14=7/8 Istwert Fühler F2 Messwert, nicht einstellbar Kalibrierung Fühler F2 (Istwertkorrektur) −20 … +20,0°C Wichtungsfaktor Fühler F2 0,50 … 1,50 1,00 siehe Fühlerauswahl Fühler F2 Softwarefilter Fühler F2 1 …... -
Seite 13: Vernetzung Und Anzeige
Vernetzung und Anzeige Para- Funktionsbeschreibung Einstellbereich Werte meter Werk Eigene Adresse ST-Bus 0: deaktiviert Identisch mit der Einstellung 1 … 250 Temperaturskala 0: °C 1: °F Anzeigemodus 0: 3 Stellen, ganzzahlig 1: 3 Stellen, 0,5 gerundet 2: 3 Stellen, 0,1 3: 4 Stellen, ganzzahlig 4: 4 Stellen, 0,5 gerundet 5: 4 Stellen, 0,1... -
Seite 14: Regelkreis 2 (Passwortgeschützt)
Para- Funktionsbeschreibung Einstellbereich Werte meter Werk Funktion Relais K8 siehe Funktion LED1 0: keine Funktion (aus) 1: Verdichter 2: Abtauen Kreis 1 3: Verdampferlüfter 4: Verflüssigerlüfter 5: Alarm 6: Regelkreis 2 7: Abtauen Kreis 2 8: Licht 1 9: Licht 2 10: Scheibenheizung 11: Messerabstreifer 12: Türrahmenheizung... -
Seite 15: Statusanzeigen Und Fehlermeldungen
MASTERPASSWORT sollten, hier muss das Master-Passwort eingegeben Alle Passwörter können durch die Parametrierung geändert werden. Hat man ein Passwort vergessen, so werden! Wird das Passwort akzeptiert, so sind sie in der gibt es die Möglichkeit, über ein Master-Passwort den Auswahl der Parameterebenen und alle Passwörter sind Regler trotzdem zu parametrieren und insbesondere das deaktiviert. - Seite 16 Alarme Warngrenzen ist. Ein einmal bestätigter Alarm wird dann automatisch gelöscht. Zuordnung Alarmfühler Funktion Summer und/oder Anzeige bei Mit diesem Parameter wird eingestellt, welcher Alarm Fühlereingang der Alarmfühler sein soll. Hier wird festgelegt, ob ein Temperatur-Alarm an- gezeigt wird oder nicht und ob der Summer ertönen Grenzwert oben darf.
- Seite 17 Funktion zugeordnet werden! einseitig wirksam ist. Eine einseitig programmierte Hysterese ist bei Heizfunktion [c4=0] unterhalb und bei Sonderfunktion WiHA Kühlfunktion [c4=1] oberhalb vom Sollwert angesetzt. Wert 16: Der Regler wird als Kühlregler verwendet. Die Bei symmetrischer Hysterese ergibt sich kein Lüfterdrehzahl kann mit der Wahltaste A zwischen 2...
- Seite 18 Ist bei einer elektrischen Abtauanforderung der = 33 wird automatisch auf 0 gestellt. Verdichter an, so wird ein Start der Abtauung für die (WiHA Sonderfunktion) hier angegebene Zeit nach Verdichterstop verzögert. Abtauintervall Abtropfzeit Das Abtauintervall legt die Zeit fest, nach der jeweils Unmittelbar an das Abtauende schließt sich die Abtropf-...
- Seite 19 Mindestdrehzahl kann um den hier eingestellten Wert verschoben Hier wird der kleinste Wert der Spannung eingestellt, werden. Für [F15=5] gilt: Die Temperaturdifferenz aus Kühlraum bei dem ein angeschlossener Lüfter noch läuft. (Fühler aus c0) und Verdampfertemperatur (Fühler aus Verdampferlüfter: d0) bestimmt den Schaltpunkt für den Verdampferlüfter. Lüftermodus Regelbetrieb Wenn die Verdampfertemperatur unter der der In diesem Parameter wird angegeben, wie der Lüfter im...
- Seite 20 Passwort für Parameterebene tatsächliche Messwert berechnet sich als Mit diesem Parameter ist das Passwort für die Linearinterpolation zwischen diesen beiden Werten. Parameterebene einstellbar. H17, H27, H37, F1…F4: Anzeige bei 20mA Wird bei der Fühlerauswahl Temperaturfühler und oder 8 ausgewählt (0 … 20 mA oder 4 … 20 mA Sensoren Linearsensor), so kann über diesen Parameter festgelegt werden, welcher Wert angezeigt werden soll...
- Seite 21 Funktion Relais K1…K8 Aktueller Sollwert Regelkreis 2 Zuordnung der internen Ausgangssignale zu den entsprechenden Relais. Um die Sonderfunktionen für WiHA zu nutzen, darf die Funktion LED 1…6 Einstellung nur zwischen 0 und 12 geändert werden. Zuordnung der Status-LEDs (Signallampen) zu den Software-Version internen Signalen.
- Seite 22 Zuordnung der Wochentag-LEDs zu bestimmten Hiermit wird die maximal für die Abtauung zur internen Signalen (Signallampen). Verfügung stehende Zeit eingestellt. Passwort für Parameterebene (Sonderfunktion WiHA) Sperrzeit Mit diesem Parameter ist das Passwort für die nach Umschaltung Heizen->Kühlen Parameterebene einstellbar. Nach dem Umschalten von Heizen nach Kühlen wird die Regelung für die eingestellte Zeit gesperrt.
-
Seite 23: Technische Daten
Technische Daten Analog-Eingänge Widerstands-Fühler PTC oder Pt100, Kühlraumtemperatur Widerstands-Fühler PTC oder Pt100, Verdampfertemperatur Messbereich: Pt100 −50°C … +100 °C −50°C … +150 °C Messgenauigkeit bezogen auf den Regler bei 25°C: +/−0,5K und +/−0,5% vom Messbereich Schaltende Ausgänge Relais, Schließerkontakt, 30(6)A 250V~, max.
