Benutzer & Anleitung Handbuch
NPU500
NPU800
NPU1200
NPU1600
NPU2000
NPU2600
NPU10000 +
NPU5000
Beacon-Standardsortiment von
Unterdruck-Luftbewegern
BEACON
International Ltd Elgee Works Victoria Street Desborough Northants England NN14 2LX
Telephone: (44) 01536762939 Email:info@beaconinternational.co.uk
https://www.beaconinternational.co.uk/
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Beacon NPU500

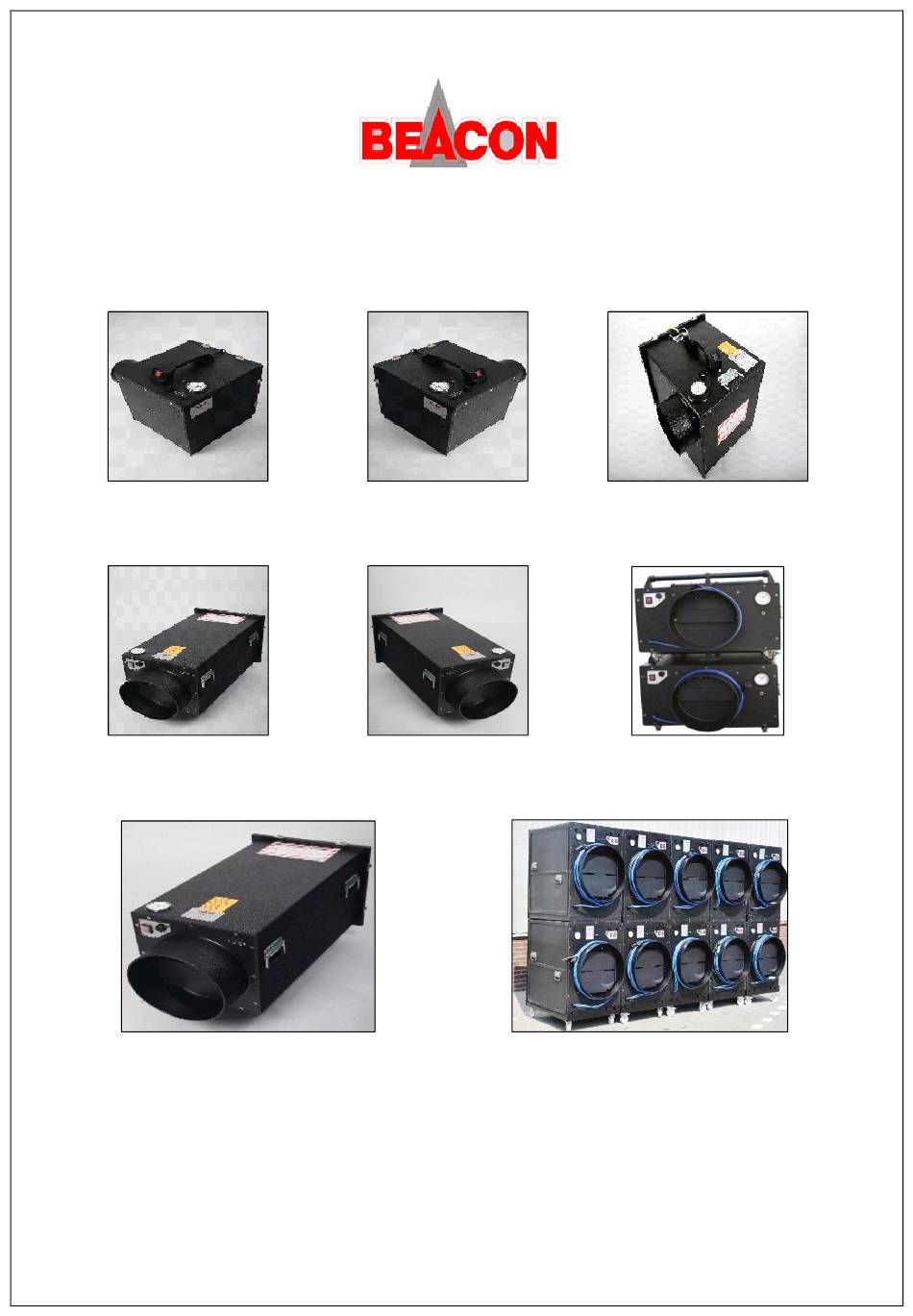

- Seite 1 INTERNATIONAL LIMITED Benutzer & Anleitung Handbuch NPU500 NPU800 NPU1200 NPU1600 NPU2000 NPU2600 NPU10000 + NPU5000 Beacon-Standardsortiment von Unterdruck-Luftbewegern BEACON International Ltd Elgee Works Victoria Street Desborough Northants England NN14 2LX Telephone: (44) 01536762939 Email:info@beaconinternational.co.uk https://www.beaconinternational.co.uk/...
-
Seite 2: Inhalt Des Handbuchs
Inhalt des Handbuchs 1. Einführung und Firmengeschichte. 1.1 Kontaktdaten des Unternehmens • Allgemeine Gesundheits- und Sicherheitshinweise • HSE-Website und Kontaktdaten • Berechnung des erforderlichen Luftstroms für angemessene Luftwechsel im Gehäuse • Transport • Manuelle Handhabung • Lager • NPU-Betrieb und -Steuerung •... - Seite 3 Wir sind sicher, dass unsere NPU hart für Sie arbeiten und Ihnen viele Jahre guten Service mit einer hervorragenden Rendite bieten wird. Beacon International Ltd stellt seit den frühen 1990er Jahren Geräte zur Asbestentfernung her. Seit den frühen Anfängen ist das Unternehmen stark gewachsen und verfügt nun über eine große Produktionsstätte mit einer Fläche von 35.000...
-
Seite 4: Allgemeine Gesundheits- Und Sicherheitshinweise
Unterdruckeinheit Benutzerhandbuch & Bedienungsanleitung • Allgemeine Gesundheits- und Sicherheitshinweise Asbest ist ein Krebserreger der Klasse 1 und muss mit Vorsicht behandelt werden. Die Exposition gegenüber Asbest kann zu Asbestose, Mesotheliom und Lungenkrebs führen. Es ist unbedingt erforderlich, dass vor der Arbeit mit Asbest die richtige Schulung durchgeführt wurde. - Seite 5 Unterdruckeinheit Benutzerhandbuch & Bedienungsanleitung • Berechnung des Luftstroms, der für einen angemessenen Luftwechsel im Gehäuse erforderlich ist Vor dem Entfernen von Asbest muss ein sicheres Gehäuse errichtet und einem Rauchtest unterzogen werden, um sicherzustellen, dass keine Lecks in der Struktur vorhanden sind. Während der Asbestsanierung muss die Polyethylenhülle unter Unterdruck stehen, damit keine Verunreinigungen in die Außenatmosphäre entweichen können.
-
Seite 6: Transport
Beim Be- und Entladen der Maschine auf Fahrzeuge ist es wichtig, dass die Maschine nicht herunterfällt. Wenn während des Gebrauchs oder der Handhabung Schäden auftreten, empfiehlt Beacon, dass Sie die Maschine zur erneuten Prüfung an Ihren Händler zurücksenden. Seite 4... -
Seite 7: Manuelle Handhabung
Manuelle Handhabung • Wenn Sie NPUs auf und von Fahrzeugen laden, stellen Sie bitte sicher, dass Sie die richtige Technik verwenden, Ihren Rücken gerade halten und Ihre Beine beugen. Bitte beachten Sie das folgende Diagramm für empfohlene Hubwerte bei verschiedenen Höhen. •... - Seite 8 Unterdruckeinheit Benutzerhandbuch & Bedienungsanleitung • NPU-Betrieb und -Steuerung Beacon International stellt seit fast 25 Jahren NPUs her, die Firmenphilosophie war schon immer die konsequente Herstellung hochwertiger, einfach zu bedienender Geräte. • Sicherheits- und Vorkontrollen vor Ort. Bevor Sie eine NPU auf einer Baustelle verwenden, überprüfen Sie immer, dass die Maschine keine offensichtlichen Anzeichen äußerer Schäden aufweist.
-
Seite 9: Lüfterschalterbetrieb Und Variable Geschwindigkeitssteuerung
Uhrzeigersinn für eine höhere Lüftergeschwindigkeit oder gegen den Uhrzeigersinn für eine niedrigere Lüftergeschwindigkeit betrieben. Siehe Foto unten. N.B Beacon NPUs haben eine individuelle Schaltung für jeden Lüfter und die Option, einen Lüfter mit variabler Geschwindigkeitssteuerung zu betreiben, was eine größere Vielseitigkeit ergibt. - Seite 10 • Manometeranzeige Alle Beacon-NPUs sind mit einem Manometer ausgestattet. Dieses Gerät misst den Druck innerhalb der Maschine im Vergleich zum äußeren atmosphärischen Druck außerhalb, der Messwert wird verwendet, um den Zustand der Filter zu bestimmen und den Benutzern anzuzeigen, wenn die Filter verstopft sind.
-
Seite 11: Luftstromverlust (Kanal- Und Roving-Köpfe)
• Luftstromverlust (Kanal- und Roving-Köpfe) Die Luftstromkapazität von NPUs wird in M3/h (Kubikmeter pro Stunde) klassifiziert. Bei der Verwendung von NPUs in einem Gehäuse gibt es Faktoren, die den Luftstrom reduzieren können und berücksichtigt werden müssen. Die Verwendung von Abluftkanälen und/oder Roving-Köpfen und Einlasskanälen hat einen erheblichen Einfluss auf den Luftstrom. -
Seite 12: Tägliche Kontrollen
Unterdruckeinheit Benutzerhandbuch & Bedienungsanleitung • NPU-Service und -Wartung Unterdruckgeräte müssen in den gesetzlich vorgeschriebenen Intervallen entweder vom Hersteller oder einem für die ordnungsgemäße Durchführung der Prüfungen qualifizierten Unternehmen geprüft werden. • Tägliche Kontrollen NPUs, die vor Ort in Betrieb sind, müssen täglich einer Sichtprüfung unterzogen werden, um sicherzustellen, dass sie ohne Probleme, mechanische Probleme usw. -
Seite 13: Beispiel Wartungsprotokoll
Beispiel Wartungsprotokoll Gerätehistorieblatt – Wöchentliche Inspektionen Hygieneeinheit Staubsauger Unterdruckeinheit Modell: Seriennummer der Einheit. Datum der letzten Prüfung /Datum des nächsten fälligen Tests / Datum Ungefähre Geprüft von Befriedigend Mängel und / Stunden Print & JA/NEIN Oder laufen Sign Bemerkungen Seite11... - Seite 14 Ihre Ausrüstung für den regelmäßigen Test fällig ist. • Ersatzteile und Zubehör für Ihre NPU Beacon International stellt eine Reihe von Unterdruckgeräten sowie eine breite Palette anderer Asbestentfernungsgeräte her. Ersatzteile und Zubehör sind für unser gesamtes Gerätesortiment erhältlich. Siehe Teileliste auf der folgenden Seite, die Teilereferenznummer und Beschreibung für...
- Seite 15 NPU500/800 Liste der Einzelteile Teile-Nr. Beschreibung A023a NPU500/800 Transitplatte C002 Manometer 0-1250Pa C003 Manometerrohr C004 Manometeranschluss C005 Passende Kontermutter C040 NPU500/800 Griffkörper C041 NPU500/800 Griff oben C046 NPU500/800 Kabelmantel C068 NPU Transitplattenstreik C069 NPU Transitplattenstreik C085 rot BS8520-2:2009 Warnschild C085...
-
Seite 16: Npu1200 Liste Der Einzelteile
NPU1200 Liste der Einzelteile Teile-Nr. Beschreibung C001 Namensschild C002 Manometer C003 Manometerrohr (pro Meter) C004 Manometeranschluss C005 Passende Kontermutter C024 Hebegriff C025 Legierungsknopf C030 76 mm Vakuumrolle C031 76 mm Vakuumrolle mit Bremse C068 NPU-Durchgangsplattenclip C069 NPU Transit Plate Strike C085 Rotes Warnschild C086... -
Seite 17: Npu2000 Liste Der Einzelteile
NPU2000 Liste der Einzelteile Teile-Nr. Beschreibung A025a NPU2000 Transitplatte C001 Namensschild C002 Manometer C003 Manometerrohr (pro Meter) C004 Manometeranschluss C005 Passende Kontermutter C024 Hebegriff C025 Legierungsknopf C030 76 mm Vakuumrolle C031 76 mm Vakuumrolle mit Bremse C068 NPU-Durchgangsplattenclip C069 NPU Transit Plate Strike C093 Griffrückenplatte C109... -
Seite 18: Npu1600 Liste Der Einzelteile
NPU1600 Liste der Einzelteile Teile-Nr. Beschreibung C091 Beacon Kleines Namensschild C002 Manometer 0-1250 Pa C003 Manometerrohr C004 Manometeranschluss C005 Passende Kontermutter C030 75 mm Rolle C031 75 mm Lenkrolle gebremst C040 Numatic HZ Griffkörper C041 Numatic HZ Griff oben C046... - Seite 19 NPU2600 Liste der Einzelteile Teile-Nr. Description A037a NPU2600 Modulair Transit Plate C001 Name Plate C002 Manometer C003 Manometer Tube (Per Metre) C004 Manometer Fitting C005 Fitting Locknut C024 Lifting Handle C025 Alloy Knob C068 NPU Transit Plate Clip C069 NPU Transit Plate Strike C093 Handle Back Plate C109...
- Seite 20 NPU5000 Liste der Einzelteile Teile-Nr. Beschreibung A027a NPU5000 Transitplatte C091 Namensschild (klein) C002 Manometer C003 Manometerrohr (pro Meter) C004 Manometeranschluss C005 Passende Kontermutter C024 Hebegriff C025 Legierungsknopf C032 100 mm Vakuumrolle C033 100 mm Vakuumrolle mit Bremse C068 NPU-Durchgangsplattenclip C069 NPU Transit Plate Strike C109 Dichtung (15 x 3 mm) pro Meter...
- Seite 21 NPU10000 Liste der Einzelteile Teile-Nr. Beschreibung C001 Namensschild C002 Manometer C003 Manometerrohr (pro Meter) C004 Manometeranschluss C005 Passende Kontermutter C024 Hebegriff C025 Legierungsknopf C032 100 mm Vakuumrolle C033 100 mm Vakuumrolle mit Bremse C109 Dichtung (15 x 3 mm) pro Meter C181 M6 Klemmknopf C230...
- Seite 22 Unterdruckeinheit Benutzerhandbuch & Bedienungsanleitung • Technische NPU-Informationen • Abmessungen, Gewichte und Leistung Modell NPU500 NPU800 NPU1200 NPU1600 NPU2000 NPU2600 NPU5000 NPU10000 Länge mm 1010 1145 Breite mm Höhe mm Gewicht (kg) Motoren Motorleistung 1000 1200 1300 2700 4100 Watt Spannung...
- Seite 23 Unterdruckeinheit Benutzerhandbuch & Bedienungsanleitung Radialventilator Spezifikation Spannung 230 V Wechselstrom Frequenz 50Hz Phase Single Polen Kondensatorstart Variable Geschwindigkeit Nennleistung 1000 Watt 1,35 Leistungsaufnahme 1804 Watt Stromverbrauch 7,6 Ampere Drehzahl 0-2700 U/min Lüfterkurve Technische Daten Seite 21...
- Seite 24 Schallpegel NPU500/800 Distanz Luftstrom 300m3/h 500m3/h 800m3/h 1.0 Mtr 71.5dB 74.8dB 75.7dB 5.0 Mtr 66.7dB 67.0dB 67.7dB 10.0 Mtr 63.2dB 64.3dB 64.8dB NPU1200 Distanz Luftstrom 600m3/h 900m3/h 1200m3/h 1.0 Mtr 76.6dB 80.8dB 82.5dB 5.0 Mtr 72.7dB 73.9dB 75.3dB 10.0 Mtr 69.8dB...
-
Seite 25: Schaltplan Unterdruckeinheit (Dreifachlüftermotor) Mit Drehzahlregelung
NPU-SCHALTPLÄNE Schaltplan Unterdruckeinheit (Dreifachlüftermotor) mit Drehzahlregelung Lüfterschalter Lüfterschalter Lüfterschalter Nr. 3 Nr. 1 Nr. 2 Reststromschutzschalter Potentiometer Geschwindigkeitskontrolle 220v AC Luftermotor Stundenzähler Luftermotor Luftermotor Nr.1 Nr.2 Nr.3 Schaltplan Unterdruckeinheit (Doppellüftermotor) mit Drehzahlregelung Lüfterschalter Lüfterschalter Nr. 3 Nr. 1 Reststromschutzschalter Potentiometer Geschwindigkeitskontrolle 220v AC Luftermotor... -
Seite 26: Schaltplan Unterdruckeinheit (Einzellüftermotorr) Mit Drehzahlregelung
NPU-SCHALTPLÄNE Schaltplan Unterdruckeinheit (Einzellüftermotorr) mit Drehzahlregelung Lüfterschalter Nr. 1 Reststromschutzschalter Potentiometer Geschwindigkeitskontrolle 220v AC Stundenzähler Luftermotor Nr.1 Anmerkungen: Seite 24... - Seite 27 Seite 25...
- Seite 28 Händler in Anspruch genommen werden. Kein Anspruch wird ohne Nachweis der Gültigkeit des Anspruchs gewährt, dh. Kaufnachweis. Beacon International Ltd behält sich das Recht vor, Reparaturen, die auf Missbrauch, Vernachlässigung oder Verschleiß zurückzuführen sind, ganz oder teilweise in Rechnung zu stellen.
