Flintec 52-18 Anwendungsanleitung
Wäge-modul
Inhaltszusammenfassung für Flintec 52-18
- Seite 1 Wäge-Modul Typ 52-18 Flintec GmbH Bemannsbruch 9 DE 74909 Meckesheim GERMANY www.flintec.com...
-
Seite 2: Inhaltsverzeichnis
Grundzüge des Pendellager-Systems ......................4 Grundzüge des Gleitlager-Systems........................5 Zusammengebautes Wäge-Modul / Funktion der Fixierplatte................6 Anhebe-Vorrichtung ............................6 Abhebesicherung ............................7 Überlastsicherung ............................7 Abmessungen und Technische Daten......................8 CAD-Zeichnungen ............................9 10. Installation..............................10 Anhang: Schweißplatten mittels Hilfslaschen positionieren ..................12 52-18 Anwendungs-Richtlinien, Rev. 1.00 August 2010 Seite 2 von 12... -
Seite 3: Kurze Produktbeschreibung

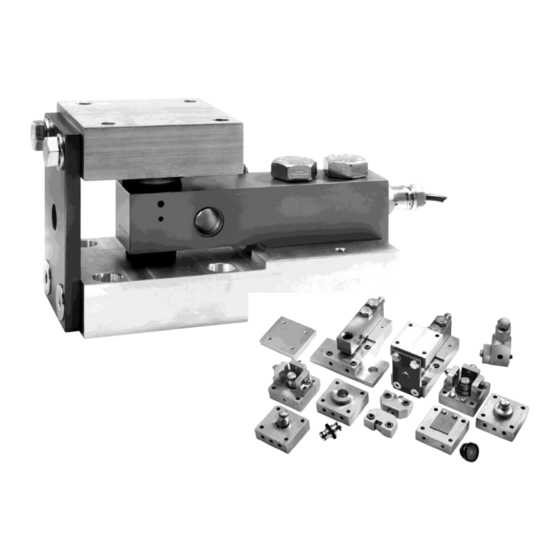

Waagen mit großer thermischer Dehnung Waagen mit hoher Auflösung 1) Möglich mit eng eingestelltem Anschlag und spezieller Anordnung Typ 52-18 ist ein modulares Wäge-Modul, d.h. es ist in einer Grundausführung lieferbar, die je nach Anwendung mit zahlreichen Optionen erweitert wird. Überlastsicherung Schweißplatte... -
Seite 4: Grundzüge Des Pendellager-Systems
Abbildung 2: Wäge-Modul Typ 52-18RS-A mit externen Anschlägen Abbildung 3 und 4 zeigen einige Beispiele zur Ausrichtung der Pendellager-Module. Abbildung 3: Anordnung bei integriertem Anschlag Abbildung 4: Anordnung bei externen Anschlägen 52-18 Anwendungs-Richtlinien, Rev. 1.00 August 2010 Seite 4 von 12... -
Seite 5: Grundzüge Des Gleitlager-Systems
Kombinationen mit 1, 2 oder 3 Anschlägen und freigleitende Module Kombinationen mit einem festen Lastbolzen, einem Modul mit 2 Anschlägen und weiteren freigleitenden Modulen Abbildung 7: Typische Beispiele zur Ausrichtung der Gleitlager-Systeme 52-18 Anwendungs-Richtlinien, Rev. 1.00 August 2010 Seite 5 von 12... -
Seite 6: Zusammengebautes Wäge-Modul / Funktion Der Fixierplatte
Dargestellt ohne Schweißplatte oder Anschraubplatte Dargestellt mit Anschraubplatte Nennlast Gewinde Max. Anhebekraft 20 kN 20 kN 50 kN 50 kN 100 kN 100 kN Abbildung 9 Abbildung 10 Abbildung 11 52-18 Anwendungs-Richtlinien, Rev. 1.00 August 2010 Seite 6 von 12... -
Seite 7: Abhebesicherung
Siehe Anmerkung 1 Unterlegscheiben, siehe Anmerkung 2 Abbildung 13 Anmerkungen: 1. Stellen Sie sicher, dass die Bohrung in der Grundplatte mit Gewinde versehen ist (Option). 2. Anzahl der Unterlegscheiben nach Bedarf 52-18 Anwendungs-Richtlinien, Rev. 1.00 August 2010 Seite 7 von 12... -
Seite 8: Abmessungen Und Technische Daten
Abmessungen und Technische Daten Die folgende Übersichtszeichnung ist dem Datenblatt von Typ 52-18 entnommen. Es umfasst alle Nennlasten von Typ 52-18 in ihrer Grundform, d.h. ohne Abhebesicherung, Schweiß- oder Anschraubplatte, etc. Abbildung 14 Max. Abhebekraft der Abhebesicherung: siehe im Kapitel “6. Abhebesicherung”... -
Seite 9: Cad-Zeichnungen
CAD-Zeichnungen CAD-Dateien zum Einfügen in Kunden-Zeichnungen sind soweit verfügbar auf der Flintec Produkt-CD enthalten. Abbildung 15: 2D-Zeichnung des 50 kN Moduls mit optionaler Schweißplatte und Anschraubplatte Abbildung 16: 3-D Modell des 50 kN-Moduls mit Optionen 52-18 Anwendungs-Richtlinien, Rev. 1.00 August 2010... -
Seite 10: Installation
Möglichkeit, das Wäge-Modul mit dem Lasträger vormontiert ab Werk zu liefern, bereit für die abschließenden Schweißarbeiten auf der Baustelle. Kabel, Anschluss-Kästen etc. können in diesem Fall vorzugsweise auch “an Bord des Lastträgers” vorinstalliert werden. 52-18 Anwendungs-Richtlinien, Rev. 1.00 August 2010 Seite 10 von 12... - Seite 11 Die obige Tabelle zeigt die erforderlichen Maße der Schweißnaht und die Anzugsmomente, um der maximal spezifizierten Seitenkraft für ein Wäge-Modul zu genügen. Bei Anwendungen ohne oder mit sehr kleinen Seitenkräften können diese Werte selbstverständlich geringer gewählt werden. 52-18 Anwendungs-Richtlinien, Rev. 1.00 August 2010 Seite 11 von 12...
-
Seite 12: Anhang: Schweißplatten Mittels Hilfslaschen Positionieren
Lastträger auf die erforderliche Höhe anheben • • Anschweißen oder Anheften der Schweißplatte Schweißarbeiten beenden • an den Unterbau bzw. den Lastträger Wäge-Module installieren • Laschen entfernen Lastträger Unterbau Unterbau WWW.FLINTEC.COM 52-18 Anwendungs-Richtlinien, Rev. 1.00 August 2010 Seite 12 von 12...
