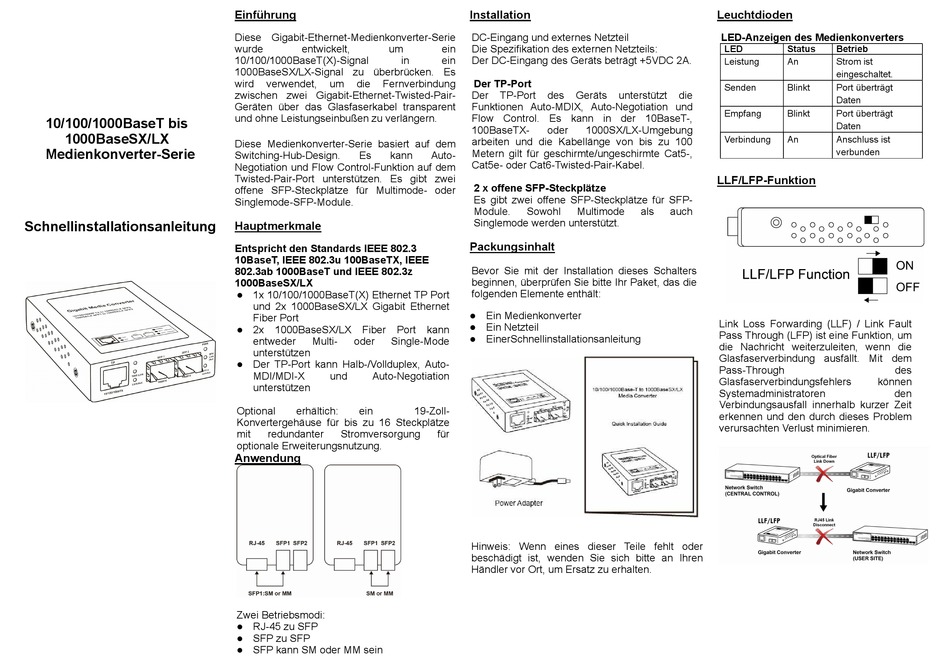

Roline 10BaseT Schnellinstallationsanleitung

10/100/1000BaseT bis
1000BaseSX/LX
Medienkonverter-Serie
Schnellinstallationsanleitung
Einführung
Diese Gigabit-Ethernet-Medienkonverter-Serie
wurde entwickelt, um
10/100/1000BaseT(X)-Signal in
1000BaseSX/LX-Signal zu überbrücken. Es
wird verwendet, um die Fernverbindung
zwischen zwei Gigabit-Ethernet-Twisted-Pair-
Geräten über das Glasfaserkabel transparent
und ohne Leistungseinbußen zu verlängern.
Diese Medienkonverter-Serie basiert auf dem
Switching-Hub-Design. Es kann
Negotiation und Flow Control-Funktion auf dem
Twisted-Pair-Port unterstützen. Es gibt zwei
offene SFP-Steckplätze für Multimode- oder
Singlemode-SFP-Module.
Hauptmerkmale
Entspricht den Standards IEEE 802.3
10BaseT, IEEE 802.3u 100BaseTX, IEEE
802.3ab 1000BaseT und IEEE 802.3z
1000BaseSX/LX
1x 10/100/1000BaseT(X) Ethernet TP Port

und 2x 1000BaseSX/LX Gigabit Ethernet
Fiber Port
2x 1000BaseSX/LX Fiber Port

entweder Multi- oder Single-Mode
unterstützen
Der TP-Port kann Halb-/Vollduplex, Auto-

MDI/MDI-X und Auto-Negotiation
unterstützen
Optional erhältich: ein 19-Zoll-
Konvertergehäuse für bis zu 16 Steckplätze
mit redundanter Stromversorgung
optionale Erweiterungsnutzung.
Anwendung
Zwei Betriebsmodi:
RJ-45 zu SFP

SFP zu SFP

SFP kann SM oder MM sein

Installation
DC-Eingang und externes Netzteil
ein Die Spezifikation des externen Netzteils:
ein Der DC-Eingang des Geräts beträgt +5VDC 2A.
Der TP-Port
Der TP-Port des Geräts
Funktionen Auto-MDIX, Auto-Negotiation und
Flow Control. Es kann in der 10BaseT-,
100BaseTX- oder 1000SX/LX-Umgebung
arbeiten und die Kabellänge von bis zu 100
Metern gilt für geschirmte/ungeschirmte Cat5-,
Auto-
Cat5e- oder Cat6-Twisted-Pair-Kabel.
2 x offene SFP-Steckplätze
Es gibt zwei offene SFP-Steckplätze für SFP-
Module. Sowohl Multimode
Singlemode werden unterstützt.
Packungsinhalt
Bevor Sie mit der Installation dieses Schalters
beginnen, überprüfen Sie bitte Ihr Paket, das die
folgenden Elemente enthält:
Ein Medienkonverter

Ein Netzteil
kann 
EinerSchnellinstallationsanleitung

für
Hinweis: Wenn eines dieser Teile fehlt oder
beschädigt ist, wenden Sie sich bitte an Ihren
Händler vor Ort, um Ersatz zu erhalten.
Leuchtdioden
LED-Anzeigen des Medienkonverters
LED Status
Leistung An
Senden Blinkt
unterstützt die
Empfang Blinkt
Verbindung An
LLF/LFP-Funktion
als auch
Link Loss Forwarding (LLF) / Link Fault
Pass Through (LFP) ist eine Funktion, um
die Nachricht weiterzuleiten, wenn die
Glasfaserverbindung ausfällt. Mit dem
Pass-Through
Glasfaserverbindungsfehlers
Systemadministratoren
Verbindungsausfall innerhalb kurzer Zeit
erkennen und den durch dieses Problem
verursachten Verlust minimieren.
Betrieb
Strom ist
eingeschaltet.
Port überträgt
Daten
Port überträgt
Daten
Anschluss ist
verbunden
des
können
den
