MSA HandyCom PTT Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für MSA HandyCom PTT

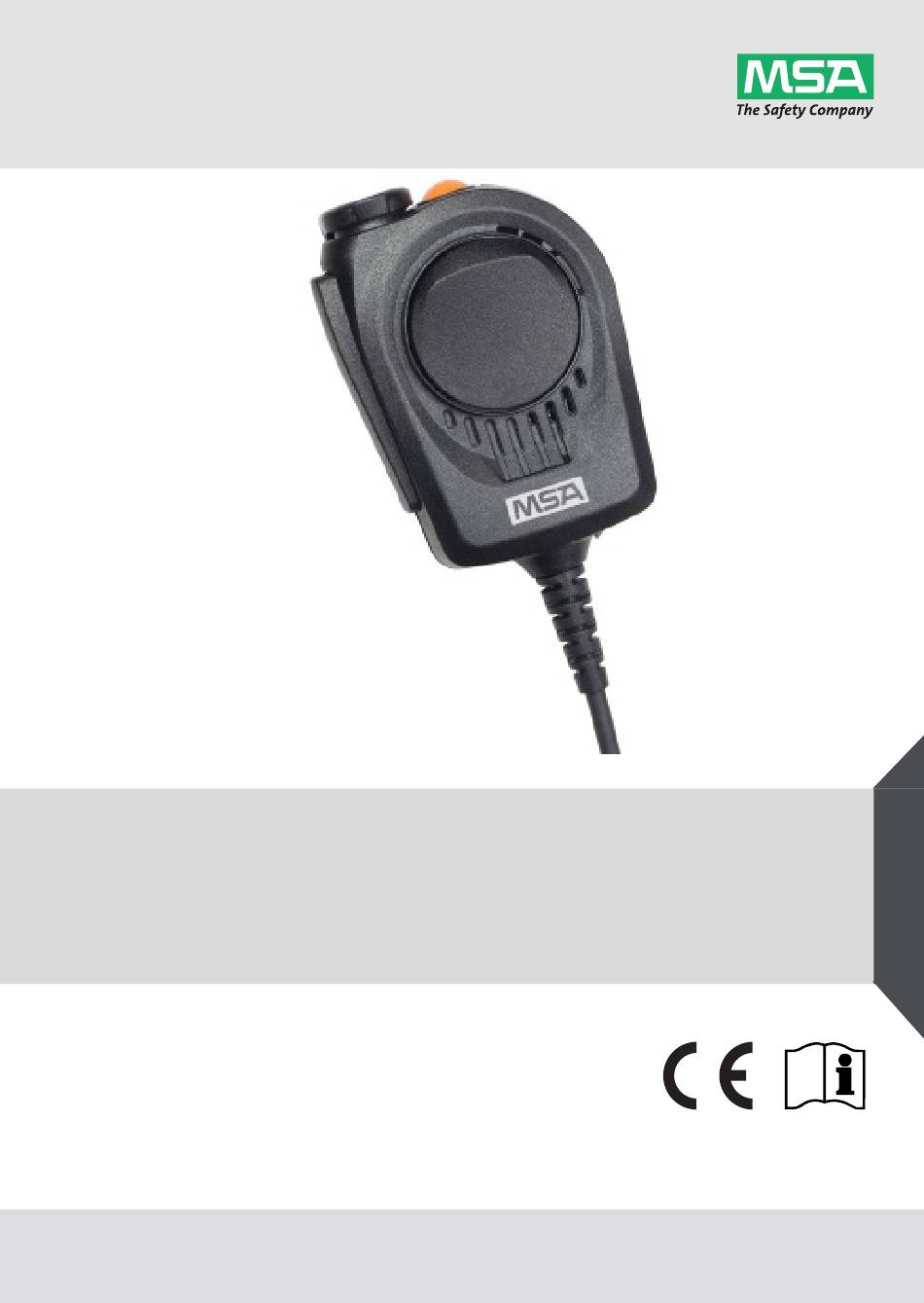

- Seite 1 Operating Manual HandyCom PTT Speaker Microphone Order No.: 10159935/01 .com safety...
- Seite 17 Wartung und Reinigung ............ 26 4.1. Wartung ..............26 4.2. Reinigung ..............26 4.3. Wechsel des Kleiderclip ..........26 4.4. Störung ..............28 Lagerung ................28 Entsorgung ................. 28 Technische Daten .............. 29 Zulassungen ............... 29 Bestellangaben..............30 HandyCom PTT...
-
Seite 18: Sicherheitsvorschriften
Wartung/Instandhaltung fehlt oder wenn keine Original-Ersatzteile verwendet wurden. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Dies gilt insbesondere auch für eigenmächtige Veränderungen am Produkt und für Instandsetzungsarbeiten, die nicht von MSA bzw. autorisiertem Personal durchgeführt wurden. HandyCom PTT... -
Seite 19: Haftung
Haftung. Auswahl und Nutzung des Produktes liegen in der ausschließlichen Verantwortung der handelnden Personen. Produkthaftungsansprüche, Gewährleistungsansprüche und Ansprüche aus etwaigen von MSA für dieses Produkt übernommenen Garantien verfallen, wenn es nicht entsprechend der Gebrauchsanleitung eingesetzt, gewartet oder instand gehalten wird. -
Seite 20: Beschreibung
Beschreibung Beschreibung Abb. 1: Vorderansicht Klinkenbuchse für Nexusstecker 4 Vordere Sendetaste Notruftaste (optional) Ohrhörerbuchse Mikrofon Seitliche Sendetaste HandyCom PTT... - Seite 21 Beschreibung Abb. 2: Rückansicht Drehbarer Kleiderclip Lautstärkeregler HandyCom PTT...
-
Seite 22: Gebrauch
Mit dem Lautstärkeregler kann die Lautstärke in drei Stufen eingestellt werden. Dabei bedeutet 1 Punkt die niedrigste Lautstärke und 3 Punkte die höchste Lautstärke. (1) Drehen Sie den Lautstärkeregler auf die gewünschte Lautstärkestufe. Die Lautstärkeeinstellung ist auch für externe Hörer bzw. Headsets wirksam. HandyCom PTT... -
Seite 23: Anschluss An Das Funkgerät
(2) Stecken Sie den Klinkenstecker in die Klinkenbuchse. Der Stecker rastet in der Endposition ein. (3) Zum Sprechen benutzen Sie weiterhin Sendetaste und Mikrofon des Gerätes. (4) Schließen Sie die Schutzklappe nach der Verwendung eines externen Ohrhörers. HandyCom PTT... -
Seite 24: Anschluss Eines Externen Headsets
Sendetaste benutzen. (2) Sprechen Sie laut und deutlich in das Mikrofon. (3) Lassen Sie die Sendetaste nach dem Sprechen wieder los. 3.6. Hören Das Gerät ist auf Empfang geschaltet sobald die Sendetasten nicht gedrückt werden. HandyCom PTT... -
Seite 25: Einsatz Im Fahrzeug
Das Gerät verfügt optional über eine separate Notruftaste. Durch Drücken dieser Taste wird der Notruf des angeschlossenen Funkgerätes aktiviert. Möglicherweise ist dafür eine Programmierung der externen Notruf-Funktion des Funkgeräts notwendig. Weitere Informationen hierzu entnehmen Sie der Bedienungsanleitung des Funkgeräts. HandyCom PTT... -
Seite 26: Wartung Und Reinigung
(Kabel nach unten), damit das Wasser aus den Öffnungen für Lautsprecher und Mikrofon restlos abfließen kann. 4.3. Wechsel des Kleiderclip Achtung! Ohne Kleiderclips ist die rückwärtige Mikrofonöffnung ungeschützt. Spitze Gegenstände könnten eindringen und bleibende Schäden verursachen. Daher das Gerät nicht ohne den Kleiderclip benutzen oder lagern! HandyCom PTT... - Seite 27 (1) Entriegeln Sie den Kleiderclip durch Anheben der Rastfeder. (2) Ziehen Sie den Kleiderclip seitlich heraus. (3) Schieben Sie den neuen Kleiderclip in die Führung am Gehäuse. Der Kleiderclip rastet hörbar in seiner Endposition ein. Abb. 3: Wechsel des Kleiderclips Rastfeder Kleiderclip HandyCom PTT...
-
Seite 28: Störung
Überprüfen Sie alle Kabelverbindungen. • Überprüfen Sie alle Steckverbindungen. Sollte die Störung weiterhin bestehen, senden Sie bitte den Mikrofon-Lautsprecher an MSA oder eine von MSA autorisierte Werkstatt. Lagerung Das HandyCom in einem trockenen, staub- und schmutzfreien Raum bei ca. 20° C lagern. Dabei ist das Gerät vor direkter Sonneneinstrahlung zu schützen. -
Seite 29: Technische Daten
Empfindlichkeit 18 mV/Pa Lautsprecher: Umwandlerprinzip dynamisch Nennbelastbarkeit Schalldruckpegel 80 dB bei 0,5 W in 0,5 m Abstand Zulassungen MSA EUROEP GmbH Hersteller: Schlüsselstrasse 12 8645 Rapperswil-Jona, Schweiz Produkt: HandyCom Schutzart: EN 300 019-2-7 Class 7.3 Falltest Flame Engulfment Test nach... -
Seite 30: Bestellangaben
Bestellangaben Bestellangaben Bezeichnung Bestell-Nr. HandyCom PTT für Motorola: TETRA: MTP850 FuG 10157059 MTP830 FuG MTP850 S HandyCom PTT für Sepura: TETRA: STP 8000 10157058 STP 8100 STP 8200 STP 8030 STP 8038 STP 9000 Weitere Funkgeräte Auf Anfrage HandyCom PTT... - Seite 45 Notes Notes HandyCom PTT...
