Bedienungsanleitung der retro-reflektierenden Lichtschranke
(Artikel-Nr. TRF3)
Spezifikationen
o
Erkennungsmethode: Retroreflektierend
Winkel: ca. 1,5
Max. Erfassungsbereich: 10m
Versorgungsspannung: 12-36VDC/12-24VAC
Ausgang: Relais SPDT
Ausgangkapazität: 1A/24VDC, 1A/120VAC
Schutzart: IP66

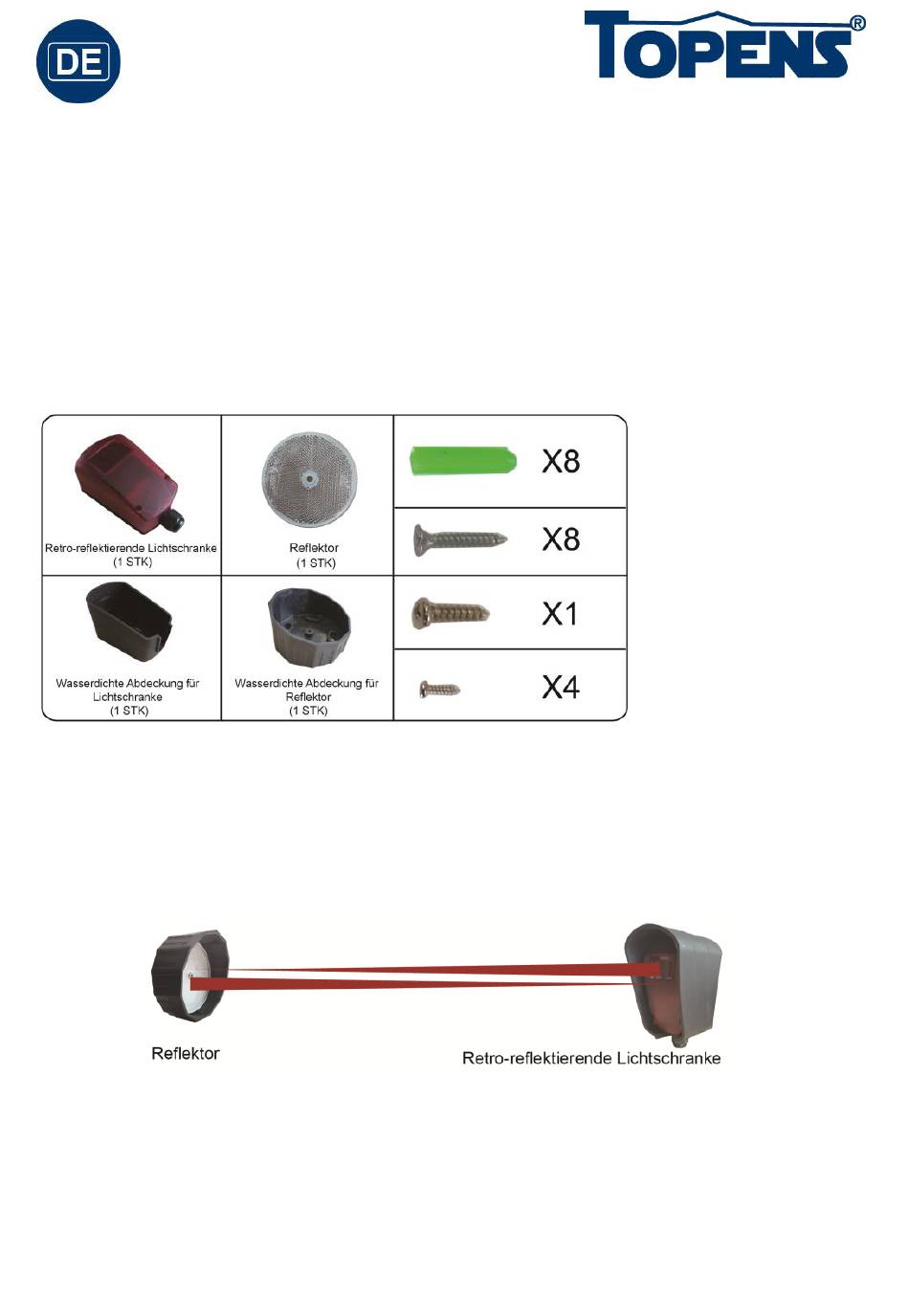

Teilliste
Installation
★ Berühren Sie die unisolierten Kabel nicht, es sei denn, sie sind stromaufwärts
getrennt. Installieren Sie den Sensor nicht beim Gewitter mit Blitz.
★ Wenn das Kabel gebogen wird, sollte ein gewickelter Abschnitt mit einem
Biegeradius verwendet werden, um 90 Grad Biegung im Winkel zu verhindern.
Die Lichtschranke über einer Höhe von 20cm und senkrecht mit der Halterung installieren.
Schalten Sie die Lichtschranke ein, um die Position des Reflektors zu bestimmen.
Stellen Sie sicher, dass es keine Hindernisse zwischen Lichtschranke und Reflektor
gibt. Befestigen Sie den Reflektor, wenn das Licht der Lichtschranke grün ist.
Kabelverbindung
Definition der Klemmen:
C030591
VER21a
Werbung
Inhaltszusammenfassung für Topens TRF3
- Seite 1 Bedienungsanleitung der retro-reflektierenden Lichtschranke (Artikel-Nr. TRF3) Spezifikationen Erkennungsmethode: Retroreflektierend Winkel: ca. 1,5 Max. Erfassungsbereich: 10m Versorgungsspannung: 12-36VDC/12-24VAC Ausgang: Relais SPDT Ausgangkapazität: 1A/24VDC, 1A/120VAC Schutzart: IP66 Teilliste Installation ★ Berühren Sie die unisolierten Kabel nicht, es sei denn, sie sind stromaufwärts getrennt.
- Seite 2 COM (#6): Gemeinsamer Ausgangskontakt. HINWEIS: Informationen zum Anschließen der Lichtschranke an die Steuerplatine können Sie in der Bedienungsanleitung des TOPENS-Torantriebs finden. Bei Torantrieben anderer Marken müssen Sie bestätigen, welche Klemme der Stromausgang und welche der Lichtschrankeneingang ist (den normal geöffneten oder normal geschlossenen Trockenkontakteingang unterstützen).
