ASKI ALS-Profi-Serie Technisches Handbuch
Verwandte Anleitungen für ASKI ALS-Profi-Serie
Inhaltszusammenfassung für ASKI ALS-Profi-Serie

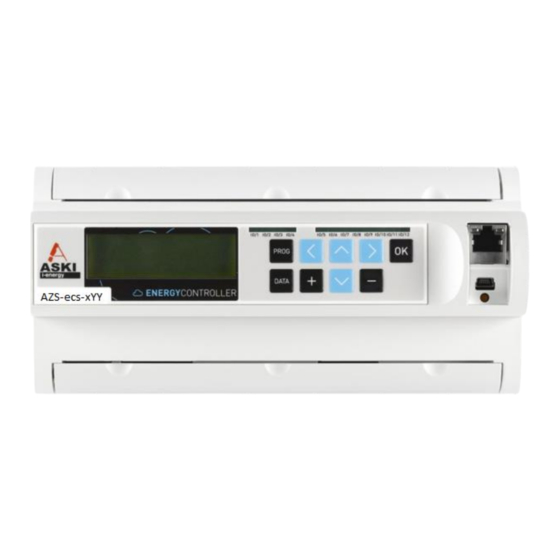

- Seite 1 Live-Daten-Monitoring und Visualisierung ALS-Profi-sxYY/AZS-ecs-xYY – Serie (YY steht für st,bs oder xp) Technisches Handbuch Lastmanagement / Energiedatenmanagement Symbolbild für AZS-ecs-xYY-Energiecontroller, die ALS-Profi-sxYY-Serie ist mit roter Folie ausgerüstet:...
-
Seite 2: Allgemein
Das Technische Handbuch kann im Internet unter www.aski.at heruntergeladen werden: Filename: Technisches Handbuch ALS-Profi-sxYY and AZS-ecs-xYY V1.7a.pdf Die neueste ASKI Firmware kann im Internet unter www.aski.at (Download - Bereich) heruntergeladen werden. Eine neue Firmware kann z.B. neue Funktionen und Verbesserungen enthalten. -
Seite 3: Inhaltsverzeichnis
Wichtige Informationen ................................5 Sicherheitshinweise ................................5 Bestimmungsgemäßer Gebrauch ............................6 Zu diesem Handbuch ................................. 6 Variantenübersicht ..................................7 Intelligentes/r Lastmanagement Energiemanagement/Energiedatenlogger ................10 Wer ist ASKI ..................................10 Anwendungshinweise: ................................11 Wartungshinweise: ................................11 5.1.1 Instandsetzung und Justierung ........................... 11 5.1.2 Frontfolie .................................. - Seite 4 Übersicht Anzeigen ALS-profi sxst/sxbs/sxxp ........................20 Übersicht Anzeigen AZS-ecs xbs/xxp ..........................20 Kontrollen und Momentanwerte ............................ 21 8.3.1 Alarme ..................................21 8.3.2 Momentanwerte ................................. 21 8.3.3 Lastgruppenzustand ..............................23 8.3.4 Periodenansicht ................................23 8.3.5 I/O: Eingänge/Ausgänge: ............................23 8.3.6 Regelungen: ................................24 8.3.7 Lastgruppen: ................................
-
Seite 5: Wichtige Informationen
Sicherheitshinweise WARNUNG! Nichtbeachtung der Sicherheitshinweise kann zu Lebensgefahr, Verletzungen und Schäden am Gerät führen! ASKI Industrie Elektronik GmbH lehnt jede Haftung für daraus resultierende Ansprüche ab! • Elektrische Gefahr! Gemäß den Sicherheitsbestimmungen und Vorschriften ist das Gerät ausschließlich von qualifiziertem Personal zu installieren! Je nachdem, welcher Anwendungsfall auftritt, müssen bei Gebrauch des Gerätes zusätzliche Rechts- und... -
Seite 6: Bestimmungsgemäßer Gebrauch
Der moderne ALS/AZS-Controller ist weit mehr als nur ein einfacher Datenlogger zum Aufzeichnen von Zählerdaten. Er ist vielmehr Teil eines nachhaltigen Konzeptes von ASKI für einen effizienten, sparsamen und kostengünstigen Energieeinsatz. Die Montage erfolgt auf einer DIN-Schiene, wobei hier, das gleiche gilt für den Anschluss des Controllers, die jeweiligen nationalen Vorschriften beachtet werden müssen. -
Seite 7: Variantenübersicht
Variantenübersicht Profi Smart Standard Version “ALS-profi-sxst“ Technische Daten ▪ 12 digitale Ein/Ausgänge frei parametrierbar als Ausgänge 24VDC/50mA für Verbraucher, Betriebs-, Stör- oder Alarmausgänge, oder als Eingänge 24VDC, 8mA verz. 10mS (25Hz.) für EVU-Arbeits- und Synchronimpuls, Tarifumschaltung, als S0-Impulseingänge für Zählererfassung, für diverse logische Verknüpfungsfunktionen oder als Betriebs-, Stör- oder Alarmmeldungen. - Seite 8 Profi Smart Basic Version “ALS-profi-sxbs“ Funktionen wie ALS-Profi-sxst, nur zusätzlich mit: ▪ KNX/EIB Dupline ▪ Als Unterstations-Master programmierbar ▪ Parameterumschaltung ▪ Erweiterte Regelverhalten (Std, Hyp, Lin) ▪ Erweiterte Tarifverwaltung (12 Sollwerte) ▪ Bis zu 128 Lastgruppen Profi Smart Expert Version “ALS-profi-sxxp“...
- Seite 9 EnergyController Basic Version “AZS-ecs-xbs“ Technische Daten ▪ 12 digitale Eingänge frei parametrierbar als Betriebs-, Stör- oder Alarmmeldungen als Eingänge 24VDC, 8mA verz. 10mS (25Hz.) für EVU-Arbeits- und Synchronimpuls, Tarifumschaltung, als S0-Impulseingänge für Zählererfassung, für diverse logische Verknüpfungsfunktionen oder als Betriebs-, Stör- oder Alarmmeldungen.
-
Seite 10: Intelligentes/R Lastmanagement Energiemanagement/Energiedatenlogger
Standorten. i-energy by ASKI ist die Marke und gleichzeitig das Motto unter dem ASKI laufend neue Produkte entwickelt und bestehende Systeme weiter verbessert. Das bedeutet konzentriertes Know-how verpackt in topmoderner Technik, für zukunftsorientiertes Energie-Management, für eine gesicherte und sparsame Energieversorgung. -
Seite 11: Anwendungshinweise
Anwendungshinweise: Gemäß den Sicherheitsbestimmungen und Vorschriften ist das Gerät ausschließlich von qualifiziertem Personal zu installieren! Je nachdem, welcher Anwendungsfall auftritt, müssen bei Gebrauch des Gerätes zusätzliche Rechts- und Sicherheitsvorschriften beachtet werden. Qualifiziertes Personal sind Personen, die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb des Produktes vertraut sind und über die ihrer Tätigkeit entsprechenden Qualifikationen verfügen, z.B.: •... -
Seite 12: Installation Und Inbetriebnahme
Installation und Inbetriebnahme: Die Inbetriebnahme und Installation sollte wie folgt durchgeführt werden: ▪ Gerät einbauen ▪ Hilfsspannung anlegen ▪ Netzwerkkabel anstecken Einstellungen direkt am Gerät: Mit der ‚PROG‘-Taste gelangt man zur Eingabenauswahl. Mit den Cursortasten ‚Auf‘/‘Ab‘ bitte den entsprechenden Eintrag (hier [Ein/Ausgänge] gewählt) auswählen und mit ‚OK‘... -
Seite 13: Sollwerte [Lastkontrolle] ->(Nur Als-Profi)
Lastkontrolle Sollwerte [ ] ->(nur ALS-Profi) Sollwerte: Sollwerte: Wi: 000020.0 kW Wi: 000020.0 kW Mögliche Einstellungen: 0.0-999 999,9 kW Lastgruppen Lastgruppeneinstellungen [ ] (nur ALS-Profi) LG-Nr.:1 LG-Nr.:1 Funktion: Lastgruppe Par-1: Prio: Reg-Art: normal EE: 0.0 m ZA: 0.0 m Lstg: 5.0 kW SU:---- EA: 0.0 m TgA: LG-Nr.:1... -
Seite 14: Beschreibungen
Reg-Art: Regler(0-100 % mit elektronischem Relais) LG-Nr.:1 Par-1: Prio: Min-Wert: 20 % Sprung / Schltg: 3 % INFO Name Einstellungen Beschreibung Standard Par-1: Prio: 1, 2, … x (x = Anzahl der Lastgruppen) Abschalt – Priorität(1 = höchste) 1,2,..x Min-Wert: 0 –... -
Seite 15: Reg-Art: Regler(0-100 % Mit Elektronischem Relais)
7.4.2.2 Reg-Art: Regler(0-100 % mit elektronischem Relais) Regler: Reglerfunktion: Ansteuerung für elektronische Lastrelais (PWM, Puls-Pausen-Steuerung) Min - Wert: Dieser Wert gibt den Minimalwert der Lastgruppe in % an. Mögliche Einstellwert: 0 – 99 Sprung/Schltg: Sprung pro Schaltung: Dieser Wert gibt an mit welchen Sprüngen geregelt wird (im Schaltintervall) Mögliche Einstellung: 1 –... -
Seite 16: Serielle Schnittstellen [Schnittstellen]
Serielle Schnittstellen [Schnittstellen] SS2: MBus SS1: deaktiv B:9600 Baud:9600 Send NKE:1 Fkt:MBus-Master 7.6.1 RS232- Schnittstellen(SS1 und SS2): SS1: deaktiv Logging Traceausgabe von aktuellen Meldungen KNX/EIB KNX/EIB-Anbindung (Beschreibung siehe unten) (nicht bei allen Geräten enthalten!) Dupline Duplineanbindung für Übergabe der Lastruppen auf Dupline Analink Dupline-Analinkanbindung inkl. -
Seite 17: Systemeinstellungen
Freigabe des Modbus-Servers (0 = deaktiv, 1 = aktiv) E-Sperre: nein Eingabesperre aktivieren mit ja, es kann dann nichts mehr eingestellt werden Ben. Anmeldung: ja Benutzer Anmeldung über ASKI ALS-Visual ja/nein TCP-Error-Reset: nein Bei einem TCP-Verbindungsabbruch länger als 24 Stunden wird die Steuerung neu gestartet 17 / 47... -
Seite 18: Tarife Und Synchronisation [Tarife/Synchronis.]
Tarife und Synchronisation [Tarife/Synchronis.] Sommertarif: Tarifumschaltung: Synchronisation: Niedertarif: Tarife: nur Hochtarif Auslös.: extern=IO01 Verzögerung: deaktiv P-Dauer: 15min UST:Lk deaktiv Uhrsynch.:n Sp: 0.0m Sondertarif: (ALS) Aktivierung: deaktiv 7.8.1 Synchronisation: Auslös.: extern= IO01 -> In diesem Fall ist der IO1 gewählt Auslöser: 1.) extern: Hier erfolgt die Synchronisation von extern z.B.: IO01, IO02,…... -
Seite 19: Tarifumschaltung
7.8.2 Tarifumschaltung: nur Hochtarif nur Hochtarif, Hoch-& Niedt. Umschaltung zwischen Hoch- und Niedertarif Somm. und Win. Umschaltung zwischen Sommer- und Wintertarif HT, NT, Som+Wi. Umschaltung zwischen Hochtarif, Niedertarif, Sommer und Wintertarif Verzögerung: 0s Verzögerung der Tarifumschaltung in s 7.8.3 Niedertarif: Niedertarif Aktivierung: IO-004 Unterstation: Lk... -
Seite 20: Bedienung
Bedienung Übersicht Anzeigen ALS-profi sxst/sxbs/sxxp 10:00:00 10.05.2014 Sollwert: 25.00kW WEBSERVERPARENTTASK SSL::START Anstehende Alarme: SET-RTC DAUER HZ: 0.00 kW 10.0m Max-Lstg: 10.00kW WL:SCB CCR=0X200,SCB SHCRS=0X0 HT/Wint. Abg.LG: Mom.Lstg: 0.00kW SYNCH:HZ=90MS,IO=776MS,AI=27MS Trend: 0.00kW ALG: Lastgruppen: Ein/Ausg.: IO 1[← →] Eco-Regler: 25.00 Digital I/O 1 0.000 0.000 0.00... -
Seite 21: Kontrollen Und Momentanwerte
Kontrollen und Momentanwerte Mit den Cursortasten („↑“ und „↓“) können Sie zwischen den Anzeigefenstern wechseln. 10:00:00 24.11.2015 0.00 10.0m HT/Wint. Abg.LG: <Hauptzähleralarm> Uhrzeit und Datum, aktuelle Leistung, Periodenzeit, aktueller Tarif, abgeschaltete Lastgruppen 8.3.1 Alarme Anstehende Alarme: Hauptzähleralarm Hier werden die anstehenden Alarme angezeigt. Bedeutung der Nummer auf der rechten Seite: 1: Alarm war aktiv, aber nicht quittiert worden 2: Alarm ist aktiv, aber quittiert worden... - Seite 22 Sollwert: Aktueller Leistungssollwert in kW. Bei automatischer Tarifumschaltung der Sollwert des aktiven Tarifs. Max-Wert: Zum Schutz von Einspeisesicherungen oder Zuleitungskabeln kann eine Maximalwertbegrenzung eingegeben werde. Übersteigt die momentane Leistung die vorgegebene maximale Leistung werden die Verbraucher, wie bei der Überschreitung des Sollwertes, abgeschaltet. (Max. Wert. immer höher als den Sollwert wählen!!). Mom.Lstg: Momentan ermittelte Leistung Trend:...
-
Seite 23: Lastgruppenzustand
Kurve 2 aktiv: Ausschaltkennlinie Kurve 2, steigt der Trendwert über diesen Wert, werden die K2-Verbraucher abgeschaltet. Einschaltkennlinie Kurve 2, sinkt der Trendwert unter diesen Wert, werden die Verbraucher zugeschaltet. 8.3.3 Lastgruppenzustand Lastgruppen: 100% Zustandsanzeige der einzelnen Lastgruppen. Wenn die Lastgruppe eingeschaltet ist, wird ein Balken angezeigt. 8.3.4 Periodenansicht ALG:... -
Seite 24: Regelungen
8.3.6 Regelungen: RG001= [← →] Ix:0 MW=0.0 Regl:0 Dyn:0 Out: RG001 Regelungsnummer Erster Teil: Regelung Ausgangswert , zweiter Teil: Zustand aktiv/deaktiv Ix:0 Interne Nummer(Index) der Regelung IO1=0/MW:0.0 Momentaner Messwert wert der Quelle Regl:0 0 = „Wenn: aus“, 1= „Wenn: ein“ Dyn:0 Flankenflag(interner Zustandsänderungsspeicher) Out:0... -
Seite 25: Schaltuhr
8.3.9 Schaltuhr [← →] Zustand: deaktiv Out: 0% Zustandsanzeige der jeweiligen Schaltuhr 8.3.10 E- Ladestation E-LS: 1 St:1 [← →] HW:16000 Us:16000 mA RG_8: 100 % E:0 T: 2 E-LS: Nummer der jeweiligen Ladestation Status (abhängig von der verwendeten Ladestation) möglicher Ladestrom der Station (mA) Ladestromvorgabe (mA) verknüpfte Regelung / Vorgabewert... -
Seite 26: Daten
Daten DATA Ins Datenmenü gelangt man mit der Taste . Durch kann man zur nächsten/vorherigen Ansicht wechseln. Zustand Zst:IO 2 [kWh] [← →] Zst:IO 3 [kWh.] [← →] Zst:IO 1 [Imp.] [← →] 0.000 0.000 0.000 0.000 T3: ------ 0.000 Hier werden die Verbräuche der einzelnen Eingänge angezeigt. -
Seite 27: Vorgehen Im Fehlerfall
10 Vorgehen im Fehlerfall Fehlermöglichkeit Mögliche Ursache Abhilfe Reset am Gerät (rote Taste unter der „Mini- Anzeige dunkel oder Bild Stromversorgung fehlt oder USB“ –Schnittstelle), oder vom Netz trennen eingefroren. Prozessorfehler und wieder anschließen oder Gerät zur Reparatur an den Hersteller einschicken. -
Seite 28: Alarme
10.1 Alarme Synchronalarm: Ausfall des Synchronisierungs- Kabelverbindung kontrollieren und ggf. impulses: Kabelverbindung korrigieren unterbrochen, Eingang oder Koppelrelais austauschen oder anderen Koppelrelais defekt Eingang verwenden oder Gerät an den Hersteller einschicken. Watchdog-Alarm Interner Fehler in der Alarm quittieren, Gerät läuft von alleine Steuerung wieder los Bei dauerhafter Anzeige:... -
Seite 29: Netzwerk
10.2 Netzwerk: Keine Verbindung zum PC Netzwerkkabel nicht am Anschluss bei Controller/PC überprüfen und Controller/PC angesteckt ggf. korrigieren. Falsche Netzwerkdaten(IP- Netzwerkdaten am Controller/PC überprüfen Adresse, Subnetmask, und ggf. korrigieren Gateway) am Controller/PC eingestellt Netzwerkdaten am Controller und PC sind nicht im Controller/PC überprüfen und ggf. -
Seite 30: Wartung
Mess- und Hilfsspannung und Genaue Fehlerbeschreibung Sie erreichen uns von: Montag bis Donnerstag zwischen 07:30 bis 16:30 und am Freitag zwischen 07:30 bis 12:00 ASKI Industrie-Elektronik GmbH Irrseeblick 47 A-4893 Zell am Moos Support: Tel.: +43 6234 20010-0 Fax: +43 6234 20010-50 e-mail: office@aski.at... -
Seite 31: Technische Daten
12 Technische Daten: ➢ 12 digitale Ein/Ausgänge frei parametrierbar als Ausgänge 24VDC/50mA für Verbraucher, Betriebs-, Stör- oder Alarmausgänge, oder als Eingänge 24VDC, 8mA verz. 10mS (25Hz.) für EVU-Arbeits- und Synchronimpuls, Tarifumschaltung, als S0-Impulseingänge für Zählererfassung, für diverse logische Verknüpfungsfunktionen oder als Betriebs-, Stör- oder Alarmmeldungen. ➢... -
Seite 32: Anschlusspläne
13 Anschlusspläne 32 / 47... - Seite 33 33 / 47...
- Seite 34 34 / 47...
- Seite 35 35 / 47...
- Seite 36 36 / 47...
- Seite 37 37 / 47...
- Seite 38 38 / 47...
- Seite 39 39 / 47...
- Seite 40 40 / 47...
- Seite 41 41 / 47...
- Seite 42 42 / 47...
- Seite 43 43 / 47...
-
Seite 44: Notizen
Notizen 44 / 47... -
Seite 45: Notizen
Notizen 45 / 47... -
Seite 46: Notizen
Notizen 46 / 47... - Seite 47 ASKI Industrie-Elektronik GmbH Irrseeblick 47, 4893 Zell am Moos Österreich T +43/6234/20010-0 | F DW -50 office@aski.at | www.aski.at Die Forschungs- und Entwicklungsarbeit von ASKI wird gefördert aus Mitteln des Europäischen Fonds für Regionale Entwicklung EFRE sowie aus Landesmitteln 47 / 47...
