DAP audio EDGE EBT-1 Bedienungsanleitung
Verwandte Anleitungen für DAP audio EDGE EBT-1
Inhaltszusammenfassung für DAP audio EDGE EBT-1

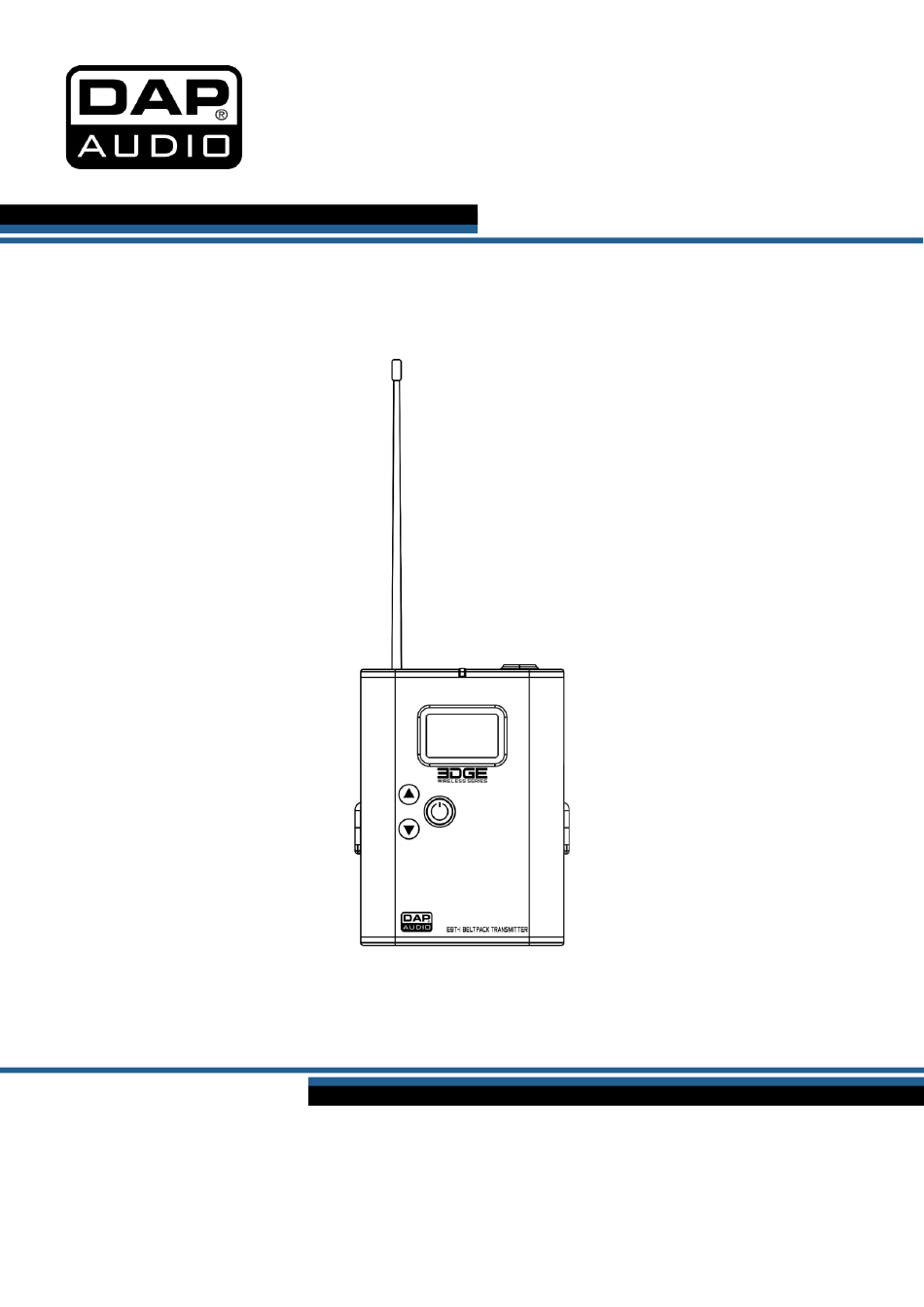

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH EDGE EBT-1 Produktcode: D1478B Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Vorbemerkung
EDGE EBT-1 Vorbemerkung Herzlichen Glückwunsch zum Kauf dieses Produkts von DAP. Diese Bedienungsanleitung enthält Anweisungen für die korrekte und sichere Verwendung dieses Produkts. Bewahren Sie die Bedienungsanleitung auf, da sie ein wesentlicher Bestandteil des Produkts ist und wichtige Informationen enthält. Bewahren Sie sie an einem leicht zugänglichen Ort auf. -
Seite 3: Inhaltsverzeichnis
EDGE EBT-1 Inhaltsverzeichnis Einleitung ................................3 Vor der Verwendung des Produkts ......................... 3 Bestimmungsgemäßer Gebrauch ........................3 Produktlebensdauer ............................3 Begriffe im Text ..............................3 Symbole und Signalwörter ..........................4 Symbole auf dem Hinweisschild ........................4 Sicherheit ................................5 Warnungen und Sicherheitshinweise ......................5 Anforderungen an den Anwender ......................... -
Seite 4: Einleitung
Bedienungsanleitung zurückzuführen sind. Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Falls Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Lieferumfang: ● DAP EDGE EBT-1 ● Bedienungsanleitung Abb. 01 Bestimmungsgemäßer Gebrauch Dieses Gerät ist ein kabelloses Beltpack mit integriertem Sender. Es ist nur für die Verwendung im Innenbereich geeignet. -
Seite 5: Symbole Und Signalwörter
EDGE EBT-1 Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung mit Sicherheitssymbolen gekennzeichnet. Befolgen Sie stets die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die zum Tod oder schweren GEFAHR Verletzungen führen kann, wenn sie nicht vermieden wird. -
Seite 6: Sicherheit
EDGE EBT-1 Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie dieses Produkt installieren, bedienen oder warten. Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder... -
Seite 7: Anforderungen An Den Anwender
EDGE EBT-1 Anforderungen an den Anwender Dieses Produkt darf von Personen ohne besondere Qualifikation verwendet werden. Die Wartung und Installation des Produkts kann von Personen ohne besondere Qualifikation durchgeführt werden. Die Wartung des Produkts darf nur von qualifizierten Personen durchgeführt werden. Wenden Sie sich an Ihren Highlite International-Händler für weitere Informationen. -
Seite 8: Beschreibung Des Produkts
EDGE EBT-1 Beschreibung des Produkts Der DAP EDGE EBT-1 ist ein kabelloser Beltpack-Sender für die Verwendung mit dem EDGE Empfänger, Kondensatormikrofonen und Musikinstrumenten. Das Gerät wird mit 2 x AA LR6 Batterien (Alkaline) betrieben (nicht im Lieferumfang enthalten). Vorderansicht Rückansicht Abb. -
Seite 9: Technische Daten
EDGE EBT-1 Technische Daten Modell: EDGE EBT-1 Sender Physisch: Abmessungen: 90 x 65 x 22 mm (L x B x H) Gewicht: 0,11 kg Audio-Spezifikationen: Übertragungsfrequenz: 610-668 MHz Kabellose Verbindungsstabilität: 0,0015 % Frequenzabweichung: ± 75 kHz Störunterdrückung: <50 dBC HF-Leistung:... -
Seite 10: Abmessungen
EDGE EBT-1 Abmessungen Abb. 06 Produktcode: D1478B... -
Seite 11: Einrichtung Und Betrieb
EDGE EBT-1 Einrichtung und Betrieb Sicherheitshinweise für den Betrieb Hinweis Dieses Gerät darf nur für die Zwecke verwendet werden, für die es ausgelegt ist. Dieses Gerät ist ein kabelloses Beltpack mit integriertem Sender. Es ist nur für die Verwendung im Innenbereich geeignet. -
Seite 12: Headset/Mikrofon/Instrument Anschließen
EDGE EBT-1 Headset/Mikrofon/Instrument anschließen Das Gerät ist mit einem 4-poligen Anschluss für ein Headset, ein Mikrofon oder ein Instrument versehen. Schließen Sie das gewünschte Gerät an den 4-poligen Mini-XLR-Eingang (08) an. Ein- und Ausschalten Das Gerät verfügt über einen Netzschalter. -
Seite 13: Bedienung
EDGE EBT-1 Bedienung Das Gerät funktioniert, indem Sie in das Headset oder Mikrofon sprechen oder singen oder auf einem angeschlossenen Instrument spielen. Die angezeigt AF-Signalstärke am Empfänger nimmt beim Sprechen/Singen zu oder ab. Nach dem Gebrauch: Schalten Sie das Mikrofon stumm, damit es zu keinem Ploppgeräusch kommt. Siehe 5.2.2. -
Seite 14: Funktionen
EDGE EBT-1 Drücken Sie den Netzschalter (03) zur Bestätigung. Auf dem Display erscheint: Stellen Sie die HF-Ausgangsleistung mit UP/DOWN (05/04) ein. Wählen Sie eine der 3 Optionen aus: ● LOW (10 mW) ● MID (20 mW) ● HIGH (30 mW) Drücken Sie den Netzschalter (03) zur Bestätigung. -
Seite 15: Fehlersuche
EDGE EBT-1 Fehlersuche Diese Anleitung zur Fehlersuche enthält Lösungen, die von Personen ohne besondere Qualifikation ausgeführt werden können. Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Nicht autorisierte Änderungen am Gerät führen dazu, dass die Garantie erlischt. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 16: Wartung
EDGE EBT-1 Wartung Vorbeugende Wartung Hinweis Unterziehen Sie das Gerät vor dem Gebrauch einer Sichtprüfung. Anweisungen für die grundlegende Reinigung Gehen Sie zur Reinigung des Geräts wie folgt vor: Schalten Sie das Gerät aus. Reinigen Sie es mit einem weichen, fusselfreien Tuch. -
Seite 17: Entsorgung
Richtlinie 2014/53/EU (RED - Funkanlagenrichtlinie) entspricht. Die vollständige EU-Konformitätserklärung ist auf der jeweiligen Produktseite auf der Website von Highlite International (www.highlite.com) verfügbar. Das DAP EDGE EBT-1 ist eine Audio-Funkanlage der Klasse 2 gemäß der Entscheidung 2000/299/EG der Kommission. Frequenz: 610-668 MHz Haftungsausschluss Die für Funkanlagen verfügbaren Frequenzbereiche sind in jedem Land und jeder Region unterschiedlich. - Seite 18 EDGE EBT-1 Produktcode: D1478B...
- Seite 19 EDGE EBT-1 Produktcode: D1478B...
- Seite 20 ©2023 DAP...
