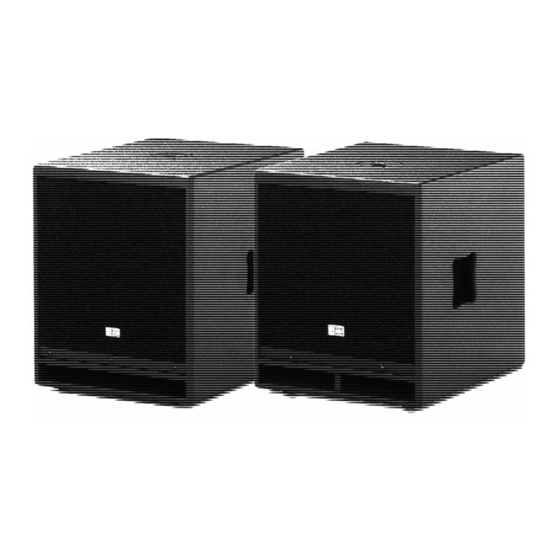

- Seite 1 CL 112 / CL 115 SUB aktiver subwoofer bedienungsanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 29.04.2013...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation..............................13 4.1 Tipps zum Umgang mit Lautsprechern................... 15 Anschlüsse und Bedienelemente....................16 Technische Daten............................ 20 Stecker- und Anschlussbelegungen....................22 Umweltschutz............................26 CL 112 / CL 115 SUB... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signal‐ wort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Span‐ nung. Warnung vor einer Gefahrenstelle. aktiver subwoofer...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 11 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: Eingänge: XLR- und 6,35-mm-Klinkenbuchsen Ausgänge: NL4-Einbausteckverbinder für passive Boxen (Top) 15-Zoll-Basslautsprecher (Artikelnr. 109892) 12-Zoll-Basslautsprecher (Artikelnr. 109893) 36-mm-Hochständerflansch Butterflygriffe Transportrollen PU-Beschichtung Schutzhülle optional erhältlich aktiver subwoofer... -
Seite 13: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 14 Installation VORSICHT! Verletzungsgefahr durch hohes Gewicht Wegen des hohen Gewichts des Geräts sind immer mindestens zwei Personen für den Transport und die Montage erforderlich. HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können.
-
Seite 15: 4.1 Tipps Zum Umgang Mit Lautsprechern
Installation 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden. -
Seite 16: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite CL 112 SUB aktiver subwoofer... - Seite 17 Anschlüsse und Bedienelemente Rückseite CL 115 SUB CL 112 / CL 115 SUB...
- Seite 18 Anschlüsse und Bedienelemente 1 LED POWER Diese LED zeigt an, dass das Gerät eingeschaltet und betriebsbereit ist. 2 Drehregler SUB LEVEL Mit diesem Drehregler kann die Lautstärke des Subwoofers eingestellt werden. 3 Schiebeschalter SUB PHASE Mit diesem Schiebeschalter kann die Phasenlage (0° / 180°) umgekehrt werden. Damit lassen sich unerwünschte Aus‐ löschungseffekte beim Zusammenspiel mit anderen Lautsprechern vermeiden.
- Seite 19 Anschlüsse und Bedienelemente 6 Klinkenbuchsen INPUT RIGHT / INPUT LEFT Eingänge für symmetrische oder unsymmetrische Signale mit Linepegel. 7 XLR-Buchsen INPUT RIGHT / INPUT LEFT Eingänge für symmetrische Signale mit Linepegel. 8 NL4-Einbausteckverbinder SAT POWER OUT RIGHT / SAT POWER OUT LEFT Lautsprecherausgänge.
-
Seite 20: Technische Daten
Technische Daten Technische Daten CL 112 Sub (Artikelnr. 109893) CL 115 Sub (Artikelnr. 109892) System Aktiver Subwoofer Bestückung 1 × 12-Zoll-Basslautsprecher 1 × 15-Zoll-Basslautsprecher Eingänge XLR-Buchsen (symmetrisch) 6,35-mm-Klinke-Buchsen (symmetrisch oder unsymmetrisch) Ausgänge Verriegelbare NL4-Einbausteckverbinder (1+/1-) Anschlussimpedanz für passive Lautsprecher (Top) min. 4 Ω... - Seite 21 Technische Daten CL 112 Sub (Artikelnr. 109893) CL 115 Sub (Artikelnr. 109892) Leistungsaufnahme 600 W 1000 W Sicherung 3,15 A / 250 V, träge, 5 × 20 mm 5,0 A / 250 V, träge, 5 × 20 mm Abmessungen (B × T × H) 420 mm ×...
-
Seite 22: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 23 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –)
- Seite 24 Stecker- und Anschlussbelegungen Dreipolige 6,35-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) aktiver subwoofer...
- Seite 25 Stecker- und Anschlussbelegungen XLR-Stecker (unsymmetrisch) Masse, Abschirmung Signal Gebrückt mit Pin 1 NL4-Steckverbinder 1, + Signal 1 (phasenrichtig) 1, – Signal 1 (phasenverkehrt) CL 112 / CL 115 SUB...
-
Seite 26: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 28 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
