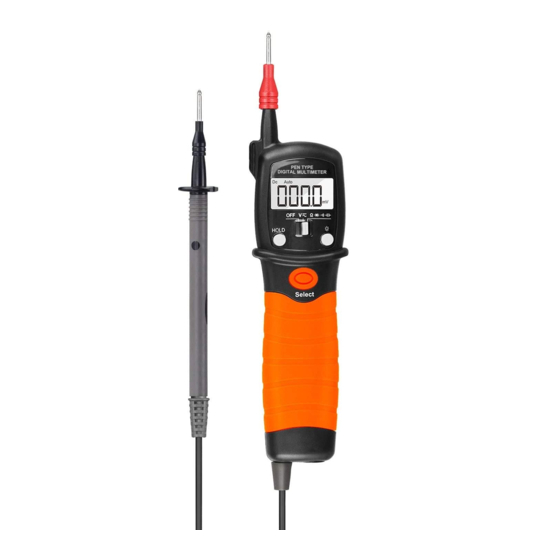

AOPUTTRIVER AP-38B Benutzerhandbuch

STIFTART DIGITAL MULTIMETER
BENUTZERHANDBUCH
1. Überblick
Das Stift-Digitalmultimeter zeichnet sich durch geringe Größe,
tragbare, stabile Leistung und Fallenlassen aus. Mit einem
2000-stelligen LCD-Monitor mit einer Zeichenhöhe von 12 mm
bieten sie klare Messwerte. Das gesamte Schaltungsdesign
konzentriert sich auf großflächige IC-A / D-Wandler in Verbindung
mit einer Überlastschutzschaltung. Die Messgeräte bieten eine
hervorragende Leistung und eine exquisite Verarbeitung als
handliches Gebrauchsinstrument.
Mit den Messgeräten können Gleich- und Wechselspannung,
Widerstand, positiver Diodenspannungsabfall und hörbarer
Durchgang gemessen werden. Wenn das Gerät auf eine Weise
verwendet wird, die nicht vom Hersteller angegeben ist, kann der
durch das Gerät gebotene Schutz beeinträchtigt werden.
2. Panel-Layout
1. VΩ: V/ Eingabe der Messleitung.
2. Lampe leuchtet.
3. Messleitungsbefestigung: Befestigen Sie die COM-Messleitung.
4.LCD-Anzeige: 3
Vollfunktionssymbolanzeige.
5. Kippschalter: Verwenden Sie diesen Schalter, um Funktionen
und Bereiche auszuwählen.
6. HOLD-Taste: Drücken
Anzeigewert zu sperren. Das DH-Zeichen wird auf dem Display
angezeigt. Drücken Sie die Taste erneut, um den Vorgang zu
beenden.
7. Taste: Drücken Sie die Taste " " länger als 2 Sekunden,
um die Hintergrundbeleuchtung einzuschalten. Drücken Sie sie
erneut länger als 2 Sekunden, um sie auszuschalten. Sie kann
sich auch nach 15 Sekunden automatisch ausschalten.
8. SELECT-Taste: Diese Taste arbeitet im Bereich "
Drücken Sie die Taste,
Durchgangsprüfung für den Spannungsbereich auszuwählen.
Wechseln Sie zu DC oder AC.
9. Schutzhülle.
10. Batterieabdeckung.
11. COM: COM-Eingangstestleitung.
3. Sicherheitsinformation
3-1 Das Messgerät ist gemäß IEC-1010 für elektronische
Messgeräte mit einer Überspannungskategorie von 600 V (CAT
Ⅲ) und Verschmutzung 2 ausgelegt.
3-2 Befolgen Sie alle Sicherheits- und Bedienungsanweisungen,
um sicherzustellen, dass das Messgerät sicher verwendet wird
und sich in einem guten Betriebszustand befindet.
3-3 Sicherheitssymbole:
Wichtige Sicherheitshinweise
Bedienungsanleitung.
Gefährliche Spannung kann vorhanden sein.
Doppelte Isolierung (Schutzklasse II)
4. Besondere Vorsichtsmaßnahmen für den Betrieb
4-1 Verwenden Sie die Messgeräte nicht, bevor die Abdeckung
angebracht ist, um die Gefahr eines Stromschlags zu vermeiden.
4-2 Der Kippschalter sollte für den Test in der richtigen Position
1/2-stellige LCD-Anzeige,
Sie die HOLD-Taste,
um Widerstand, Diode
finden Sie
sein.
4-3 Um einen Stromschlag und eine Beschädigung der
Instrumente zu vermeiden, dürfen die Eingangssignale die
angegebenen Grenzwerte nicht überschreiten.
4-4 Bei der Messung des Fernsehgeräts oder der eingeschalteten
Stromversorgung sind die möglichen Impulse zu beachten, die zur
Zerstörung des Stromkreises führen können.
4-5 Die Position des Kippschalters darf während der Messung
nicht nach dem Zufallsprinzip geändert werden.
4-6 Seien Sie vorsichtig, wenn Sie eine Spannung von mehr als 60
V Gleichstrom und 30 V Wechselstrom messen.
4-7 Stellen Sie den Kippschalter nach Beendigung des Betriebs
auf OFF, um Batteriestrom zu sparen.
4-8 Wenn das Messgerät längere Zeit nicht benutzt wird, nehmen
Sie die Batterie heraus, um Schäden durch Auslaufen der Batterie
zu vermeiden.
5. ALLGEMEINE SPEZIFIKATION
5-1 Maximale Spannung zwischen Eingangsklemme und Erdung:
CAT Ⅲ 600V.
5-2 Bereichsüberschreitungsanzeige: Anzeige " OL " für die
signifikante Ziffer.
5-3 Automatische Anzeige der negativen Polarität "-".
5-4 Anzeige für schwache Batterie: "
5-5 Anzeige: 3 1/2 stelliges LCD mit max. Lesung von 1999.
5-6 Automatische Bereichskontrolle.
5-7 Abschaltautomatik: Wenn die Messung 15 Minuten ohne
Umschalten und Drücken der Taste überschreitet, wechselt das
Messgerät in den Standby-Modus. Drücken Sie eine beliebige
Taste, um den Standby-Modus zu beenden.
5-8 Stromversorgung: 1,5 V × 2 "AAA" -R03P-Batterie
5-9 Betriebstemperatur: 0 ℃ bis 40 ℃ (relative Luftfeuchtigkeit
<85%)
5-10 Lagertemperatur: -10 ℃ bis 50 ℃ (relative Luftfeuchtigkeit
<85%)
um den 5-11 Garantierte Präzision Temp .: 23 ± 5 ℃
(relative Luftfeuchtigkeit <70%)
5-12 Abmessung: 235 x 54 x 30 mm
5-13 Gewicht: ca. 200 g (einschließlich Akku)
6. Testspezifikationen
Die Genauigkeit ist für einen Zeitraum von einem Jahr nach der
Kalibrierung und bei 18℃ bis 28 ℃ (64℉ to 82℉) bei einer
relativen Luftfeuchtigkeit von 70% angegeben.
6-1 Gleichspannung
".
oder
Angeb
ot
200mV
2V
20V
200V
600V
--Impedanz: 10 MΩ, mehr als 100 MΩ bei 200 mV
- Überlastschutz: 600 V DC oder AC Effektivwert
6-2 AC Voltage
Angeb
ot
2V
20V
in der
200V
600V
- Impedanz: 10 MΩ
- Überlastschutz: 600 V DC oder AC Effektivwert
- Frequenzbereich: 40 bis 400 Hz
- Reaktion: Durchschnitt, kalibriert in Effektivwerten der Sinuswelle
6-3 Widerstand
Auflösung Richtigkeit
0.1mV
1mV
±(0.5% von rdg + 2 Ziffern)
10mV
100mV
1V ±(0.8% von rdg + 2 Ziffern)
Auflösung Richtigkeit
1mV
10mV ±(0.8% von rdg + 3 Ziffern)
100mV
1V ±(1.2% von rdg + 3 Ziffern)
" wird angezeigt.
